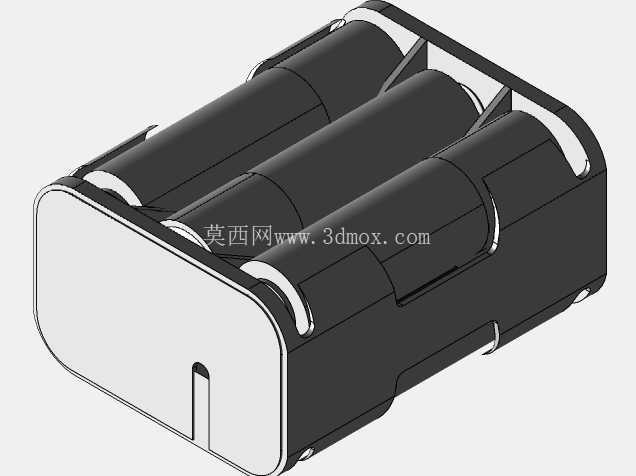

六节AA电池仓固定支架结构设计

　　先看接触结构的设计思路，支架的电极接触端采用了错位排布的弹簧触片结构，每节电池的正负极对应位置都预留了标准的触片安装卡槽，弹簧触片的压缩行程预留了1.2mm的冗余量，既可以抵消不同品牌AA电池的长度公差，也能在设备受到1.5米高度跌落冲击时，保证触片始终和电池电极保持贴合，不会出现瞬间断电的情况。触片卡槽的周边做了0.3mm的挡边结构，能够避免组装过程中触片偏移错位，也能防止长期使用后触片弹力下降出现的松脱问题。电池仓的腔体设计采用了和AA电池外径匹配的半圆弧限位结构，每节电池的腔体侧壁都做了0.15mm的拔模斜度，既方便注塑生产时的脱模，也能让电池装入时的阻尼感保持在合适区间，不会出现过紧卡滞或者过松晃荡的问题。在手持检测仪器、便携工控终端、小型户外传感设备这类需要脱离市电独立供电的设备结构设计中，电池固定支架是决定供电可靠性的核心结构件之一，这款适配六节AA规格电池的支架，主要面向需要9V串联供电的小型电子设备开发场景，能够同时完成六节圆柱电池的位置约束、电极导通、仓体密封配合三项核心功能。从实际工程应用的反馈来看，很多便携设备的供电接触不良问题，根源都在于电池支架的电极接触结构设计不合理，或是电池限位间隙预留不当导致设备晃动时电池移位，这款支架在设计阶段就针对这类常见问题做了针对性的结构优化。

　　相邻两节电池的腔体之间设置了2mm厚的分隔筋，一方面可以增强整个支架的结构强度，避免注塑成型后出现翘曲变形，另一方面也能防止电池因为外力挤压出现外皮破损短路的风险，分隔筋的高度比电池半径低1mm，既不影响电池的装入取出，也能起到足够的侧向限位作用。从安装边界来看，这款支架的整体外形采用了规整的矩形结构，四个边角位置都预留了M2规格的螺丝安装柱，安装柱的高度和支架本体齐平，安装孔的中心距公差控制在±0.05mm以内，能够直接适配多数便携设备的壳体安装位，不需要额外做结构修改。支架的侧壁厚度统一为1.8mm，在保证结构强度的前提下尽可能压缩了整体占用空间，六节电池并排排布后的整体宽度控制在58mm以内，长度方向因为采用了首尾串联的排布方式，整体长度控制在72mm，厚度方向和电池直径匹配，整体厚度为15.5mm，能够嵌入到多数手持设备的手柄位置或者设备背部的仓体内，不会过多占用设备的内部空间。支架的外边缘做了R0.5的圆角处理，既可以避免组装过程中划伤操作人员，也能和设备壳体的电池仓内壁形成更好的贴合，减少支架在仓体内的晃动间隙。

　　在实际选型适配的时候，需要注意这款支架的串联电极走线是集成在支架本体的侧壁走线槽内的，走线槽的深度为0.8mm，能够容纳直径0.5mm的镀锡铜线或者0.3mm厚的镍片，组装时可以根据设备的供电电流需求选择合适的导通材料，走线槽的上方预留了0.2mm的压盖卡槽，可以用薄PVC片盖住走线槽，避免导线和电池外皮摩擦造成绝缘破损。另外支架的电池装入端做了1mm宽的导向斜口，用户更换电池时不需要精准对位，顺着斜口就能把电池滑入腔体，降低了用户更换电池的操作难度。针对户外使用的设备场景，这款支架的电极安装位周边做了一圈0.2mm高的密封挡边，和电池仓盖的密封泡棉配合后，可以达到IP54级别的防尘防泼溅能力，能够适应雨天户外作业或者多粉尘的工业现场使用环境，不会因为粉尘进入或者少量溅水导致电极接触不良。从结构强度的仿真验证结果来看，这款支架采用常规ABS材料注塑成型时，侧壁能够承受15N的侧向挤压力不会出现开裂，安装柱能够承受0.8N·m的螺丝锁紧力矩不会出现滑丝或者断裂，完全满足便携设备的日常使用强度要求。

　　很多结构工程师在设计小型设备的电池仓时，往往会忽略电池支架的排气设计，这款支架在每节电池腔体的底部都预留了0.3mm的排气小孔，当电池因为异常情况出现漏液或者少量产气时，气体可以通过排气小孔排出，不会因为腔体内压力积聚导致电池仓盖弹开或者支架胀裂，同时排气小孔的位置避开了电极触片的安装位，漏出的电解液不会直接流到触片上造成腐蚀，一定程度上延长了支架的使用寿命。在和设备壳体的配合设计上，支架的外侧壁预留了1mm宽的卡扣位，可以根据不同设备的壳体结构选择螺丝固定或者卡扣固定两种安装方式，不需要重新开模修改支架主体结构，能够适配更多不同结构的设备设计需求，减少重复开模的成本。
