3.2V100Ah方形磷酸铁锂电芯结构设计

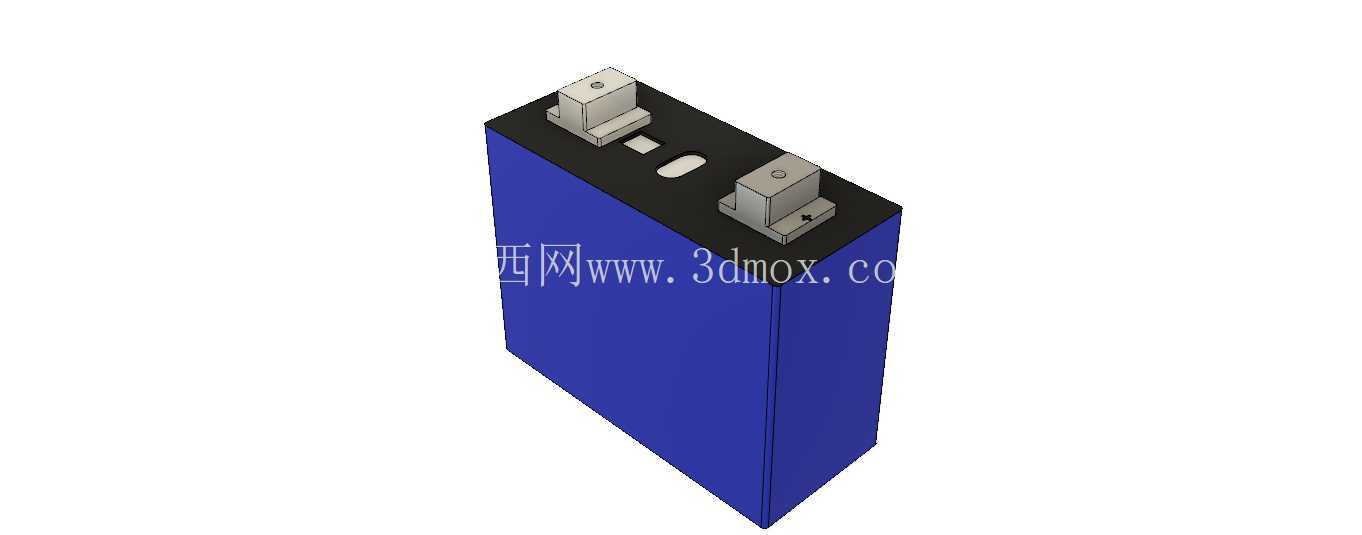

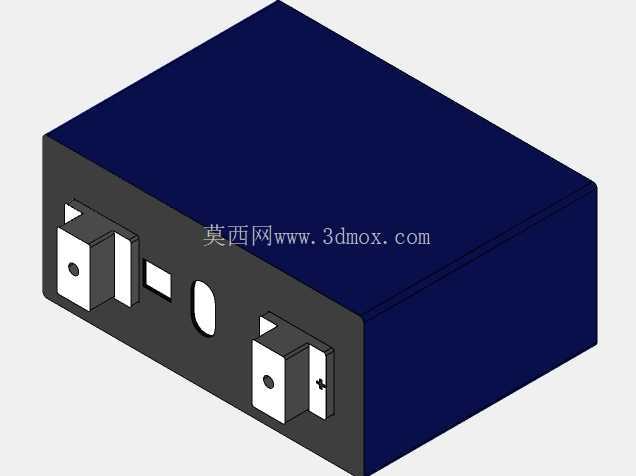

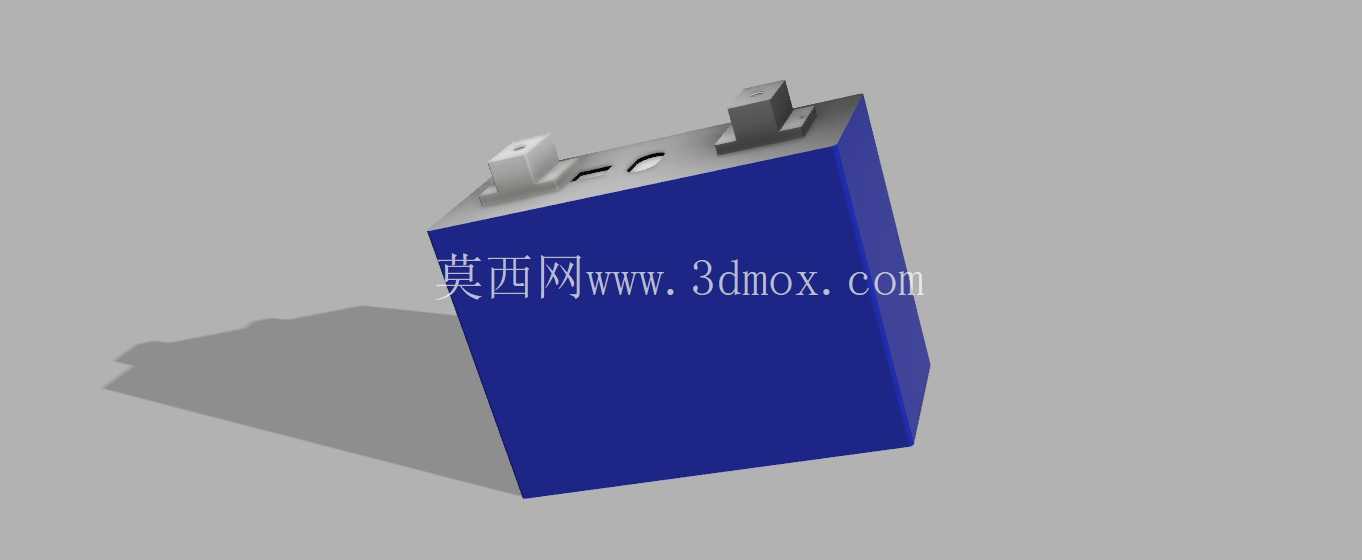

　　这款方形磷酸铁锂电芯的三维结构设计，首先要匹配储能电站、低速电动车、通信后备电源这类场景的实际装配需求，这类应用场景对电芯的空间利用率、堆叠兼容性都有明确要求，方形结构相比圆柱电芯，在成组时不需要额外预留弧形间隙，Pack内部的空间填充率能提升15%以上，同时棱柱形的规整外壳也更适配标准模组的安装卡槽，不需要额外设计异形固定支架。从实际用途来看，这款额定电压3.2V、容量100Ah的电芯，单只可存储0.32kWh电能，既可以通过串并联组成48V通信基站后备电池组，也能多组串联构成高压储能系统的基本单元，还能适配低速电动叉车、场地观光车的动力供电需求，相比同容量的铅酸电池，重量能降低60%左右，循环寿命是铅酸电池的4倍以上。在功能特性的设计上，电芯顶部的两个极柱采用了凸出式方形接线结构，极柱端面预留了螺栓安装孔，既可以用铜排实现多电芯的串并联连接，也能适配快插式接线端子，降低批量组装时的接线工时；极柱旁设置的小型圆形防爆阀，是电芯安全设计的核心结构，当电芯内部因为过充、短路出现异常升压时，防爆阀会优先开启泄压，避免电芯壳体发生爆裂；顶部的方形小凹槽是注液口的封堵结构，在电芯生产注液工序完成后采用激光焊接密封，保证壳体内部的完全密闭，防止电解液泄漏和外界水汽进入。

　　设计思路上，整个电芯的外壳采用深蓝色喷塑钢壳，钢壳的壁厚控制在0.8mm，既能够承受电芯充放电过程中的内部膨胀应力，也不会因为壳体过厚导致整体能量密度下降；壳体的棱角处做了R2的圆角过渡，避免成组堆叠时尖锐棱角划伤相邻电芯的绝缘膜，同时也能降低壳体冲压成型时的应力集中问题，减少生产过程中的壳体开裂不良率。外形尺寸与安装边界方面，这款电芯的主体截面为规整矩形，整体高度方向的尺寸适配标准19英寸机柜的内部安装空间，当电芯竖向放置在模组内时，顶部极柱的凸出高度控制在15mm以内，预留出足够的铜排安装和绝缘间隙，不会和模组上盖产生干涉；电芯的侧面平整度控制在0.2mm以内，多只电芯并排堆叠时，侧面可以完全贴合，既能够提升模组的整体结构强度，也能在电芯侧面贴附导热垫时保证充分接触，降低热阻提升散热效率。

　　在安装适配性设计上，电芯的底部没有凸出结构，可以直接平放在模组的底板上，不需要额外设计定位凹槽，底板只需要设置对应的挡边就可以限制电芯的水平位移；两个极柱的中心距经过标准化设计，和行业内同容量方形磷酸铁锂电芯的极柱间距保持一致，当Pack设计需要替换不同厂商的同规格电芯时，不需要重新修改铜排的开孔位置，能够直接兼容替换，降低终端产品的供应链适配成本。另外，电芯顶部的极柱极性标识采用了凹凸式结构设计，即使表面的丝印因为长期使用磨损，也可以通过触感区分正负极，避免组装时出现反接的问题；壳体表面的喷塑层具备绝缘性能，正常堆叠时不需要额外在电芯侧面贴附绝缘膜，只有在高压成组时，才需要在相邻电芯之间增加0.2mm厚的环氧绝缘片，进一步提升绝缘冗余。

　　从结构强度的角度考虑，电芯的顶盖和壳体采用激光焊接工艺连接，焊缝的强度能够承受1MPa的内部压力而不开裂，满足车用动力电池的安全测试标准；极柱和顶盖之间采用陶瓷密封结构，既保证极柱和壳体之间的绝缘性能，也能避免长期使用过程中电解液从极柱缝隙渗出。在热管理适配方面，规整的方形侧面可以很好地适配液冷板的安装，液冷板直接贴附在电芯大面时，接触面积能达到电芯侧面积的90%以上，相比圆柱电芯的线接触或者小面接触，散热效率提升明显，能够保证电芯在1C持续充放电的工况下，内部温差控制在3℃以内，延长电芯的循环使用寿命。
