CR123A电池座结构三维设计

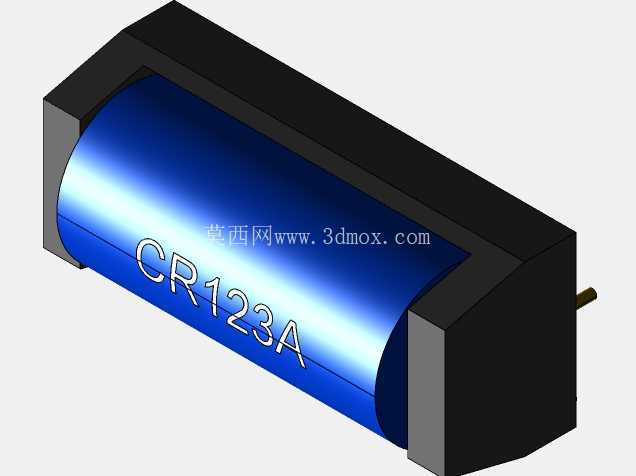

　　在便携检测设备、户外安防传感终端、小型工业测控模块这类需要独立后备供电的产品结构设计中，圆柱电池的固定与导电连接结构，是决定整机供电可靠性的核心细节之一，CR123A规格锂锰电池凭借高能量密度、宽温域工作特性，在这类低功耗长续航设备中应用极广，配套的电池座设计也直接影响整机的装配效率、抗振性能与接触可靠性。这款CR123A电池座的结构设计，首先围绕电池的物理尺寸做了边界约束，适配直径17mm、长度34.5mm的标准CR123A圆柱电芯，座体采用半包式围合结构，两侧的黑色绝缘挡墙高度覆盖电芯直径的三分之二，既可以在设备受冲击、振动时限制电芯径向窜动，又不会遮挡电芯表面的极性标识，方便产线装配与后期用户更换电池时快速识别安装方向，避免反装烧坏后端电路。

　　座体两端的灰色端盖部分做了阶梯式让位设计，一端预留了导电弹片的安装卡槽，弹片采用弧形接触结构，装配后可以始终贴合电池正极的端面凸点，即使电芯在长期使用中出现轻微的尺寸收缩，也能依靠弹片的预紧行程保持稳定接触，不会出现接触不良导致的供电瞬断；另一端则对应电池负极的平面接触需求，设计了平直的导电接触片安装位，同时引出插装式引脚，引脚伸出座体底部的长度符合常规PCB板波峰焊的工艺要求，引脚间距做了防呆设计，不会出现错装反接的问题。

　　从设计思路上看，这款电池座没有采用全包裹式的仓体结构，而是在电芯侧面预留了大面积的开放区域，一方面是为了减少注塑材料的使用，降低零件本身的成本与重量，更重要的是开放区域可以让电芯与设备内部的空气直接接触，在大电流脉冲放电的场景下帮助电芯散热，避免密闭仓体导致的热量累积，影响电池的放电性能与使用寿命。座体底部设计了两个定位柱，对应PCB板上的定位孔，装配时可以先将定位柱插入孔位完成预固定，再进行引脚焊接，能够有效避免焊接过程中电池座出现偏移，保证批量生产时的装配一致性，定位柱的直径与高度做了公差匹配，既不会因为过紧导致插装困难，也不会因为过松出现定位失效。在实际应用场景中，这款电池座可以直接焊接在主控PCB板上，不需要额外的固定支架，能够大幅缩小供电模块的占用空间，非常适合对内部空间有严格限制的小型设备，比如独立式烟雾报警器、户外红外对射探测器、便携工业气体检测仪、手持激光测距仪这类产品，在设备受到跌落、运输振动的工况下，围合式的挡墙结构可以承受电芯的径向冲击力，避免电芯直接撞击PCB板上的其他元器件，两端的弹片接触结构也可以抵消振动带来的接触间隙，保证供电的连续性。

　　设计过程中还对安装边界做了明确的约束，座体整体的长宽高尺寸控制在适配紧凑安装空间的范围内，座体上方预留的换电空间不需要额外的操作间隙，手指捏住电芯外露的侧面部分就可以直接取出更换，不需要额外的撬棒等辅助工具，后期维护的操作门槛很低。另外，座体的绝缘部分采用耐温阻燃的工程塑料材质，可以适配波峰焊时的高温环境，不会出现焊接过程中塑料变形、熔化的问题，绝缘电阻满足安规要求，不会出现电芯与外壳之间的漏电风险。导电接触件的材质选用弹性好、导电性强的镀镍钢带，既可以保证长期使用后的弹性不衰减，也能抵御潮湿环境下的氧化问题，在户外高湿工况下也能保持稳定的接触性能，不会因为接触件氧化导致接触电阻增大，影响电池的供电效率。
