20毫米规格CREE XTE LED星板安装基座

　　在船舶右舷照明、工业设备状态指示、小型投光灯光源模组的开发场景中，这类20毫米直径的星板是CREE XTE系列LED灯珠最常用的安装载体，很多结构工程师在做小功率照明模组设计时，都会优先选用这类标准化星板来缩短开发周期，不用从零开始设计铝基板的外形与焊盘。从实际使用的角度看，这款星板的核心作用是为LED灯珠提供稳定的机械支撑、电气连接路径以及基础散热界面，星板本体采用高导热铝基材质制作，表面做了阻焊层处理，预留的正负极焊盘位置清晰，和CREE XTE灯珠的焊盘尺寸完全匹配，焊接时不需要额外调整钢网开口，批量生产时的良率能得到有效保障。

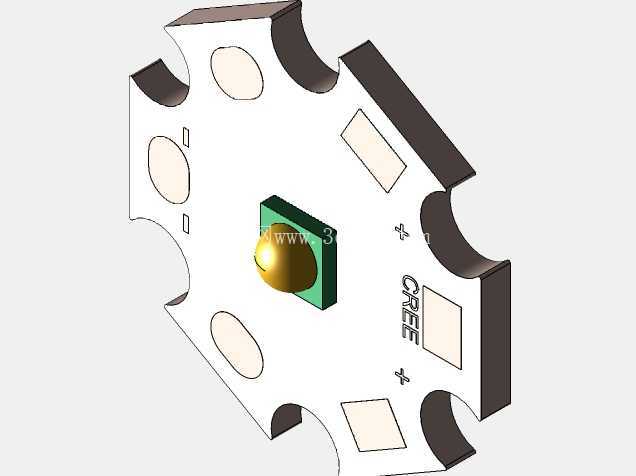

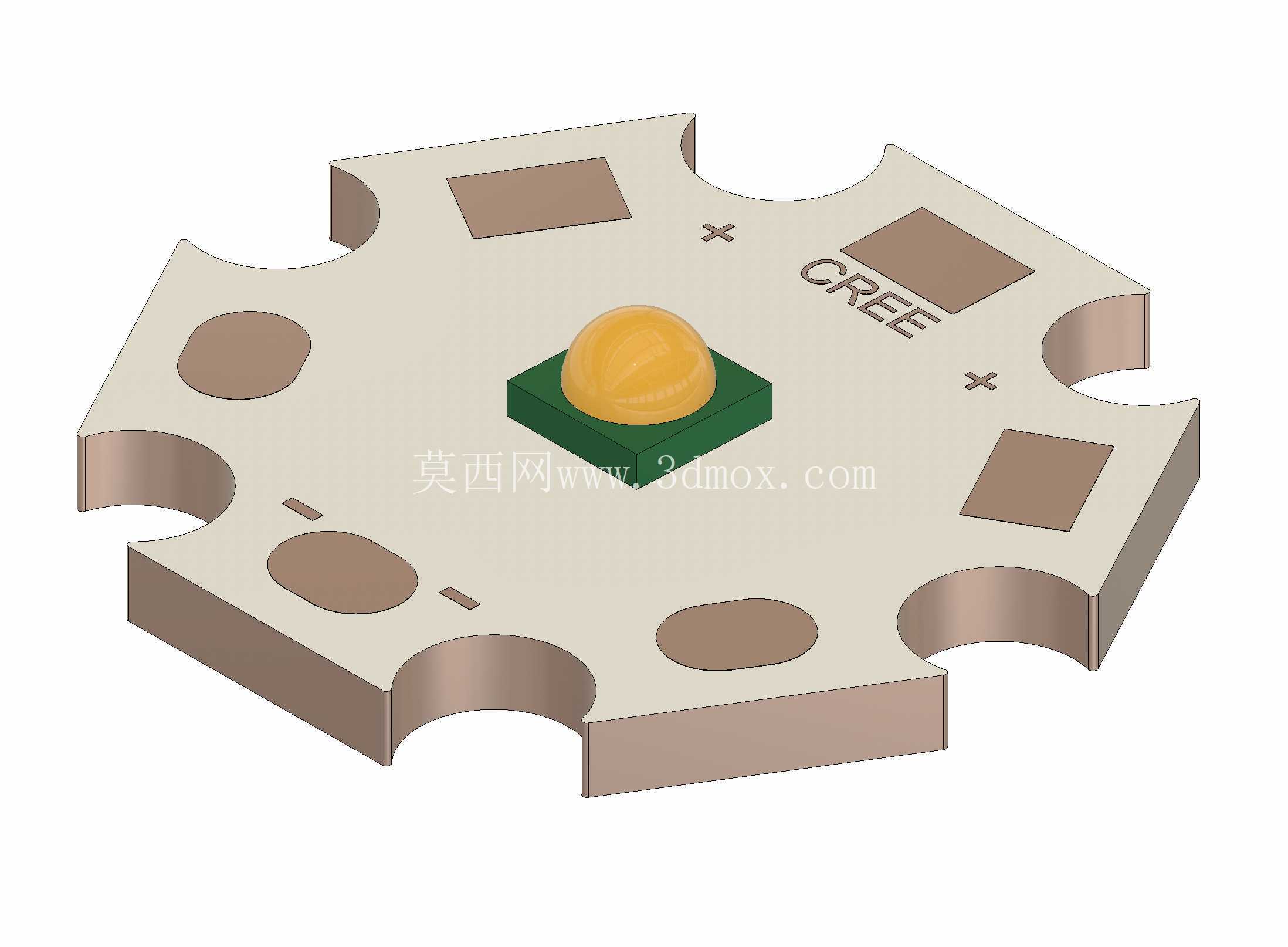

　　设计层面上，这款星板的外形做了多缺口的花瓣式结构，边缘的四个半圆缺口是专门为M3规格的固定螺丝预留的安装位，不管是用螺丝直接锁在散热壳体上，还是搭配配套的固定卡扣，都能实现快速定位，不会出现安装时转动偏移的问题。星板的整体外径严格控制在20毫米，厚度为常规铝基板的1.6毫米，安装边界非常清晰，在设计配套的透镜、反光杯时，只需要按照20毫米的外径预留沉台位置，就能保证灯珠的发光中心和光学器件的中心完全重合，避免出现光斑偏移、配光不准的问题。星板表面印刷的CREE标识与正负极标记，能在生产组装时有效避免焊反极性的问题，减少生产环节的返工率。

　　从功能特性来看，星板上预留的四个方形铜箔区域是辅助散热的扩展位，当LED灯珠在满功率运行时，热量可以通过灯珠底部的导热焊盘快速传导到整个铝基板，再通过这几个扩展区域与散热壳体的接触，进一步降低热阻，保证灯珠的结温处于合理区间，延长LED的使用寿命。星板上的两个椭圆形定位孔，是为自动化贴装工艺预留的定位基准，在SMT贴片加工时，设备可以通过这两个孔快速识别板件位置，实现灯珠的高精度贴装，不需要额外制作定制治具，能有效降低小批量生产的加工成本。

　　很多工程师在做户外照明产品设计时，容易忽略星板的安装公差问题，这款星板的安装孔位中心距做了严格的公差控制，四个固定缺口的中心到星板中心的距离误差控制在0.1毫米以内，在多颗灯珠阵列排布的设计中，能保证每块星板的安装位置精度，让整灯的配光效果保持一致。另外，星板的边缘做了圆角处理，没有尖锐的毛刺，在人工组装时不会划伤操作人员的手部，也不会刮破配套的导线绝缘层，提升组装环节的安全性。在船舶右舷的航行灯设计中，这类星板可以直接适配标准的20毫米透镜座，搭配防水密封圈就能实现IP67级的防护效果，不需要额外设计定制的安装结构，能大幅缩短产品的开发周期，从方案设计到样机验证的时间可以缩短近三分之一。

　　在实际选型过程中，结构工程师需要注意星板的导热系数参数，这款星板的铝基层导热系数满足常规1-3W功率CREE XTE灯珠的散热需求，如果是更高功率的应用场景，还需要在星板背面涂抹导热硅脂或者加装导热垫片，进一步降低接触热阻。另外，星板的焊盘表面做了沉金处理，焊接时的润湿性更好，不管是手工焊接还是回流焊工艺，都能形成可靠的焊点，避免出现虚焊、脱焊的问题，在长期震动的使用场景下，比如船舶、工业设备上的照明应用，焊点的可靠性更有保障。星板上的正负极焊盘尺寸预留了足够的焊接空间，既可以焊接直插式的导线，也可以焊接贴片式的接插件，适配不同的接线方式，给结构设计和电气设计留出了足够的调整空间。
