框架式推拉电磁铁结构设计方案

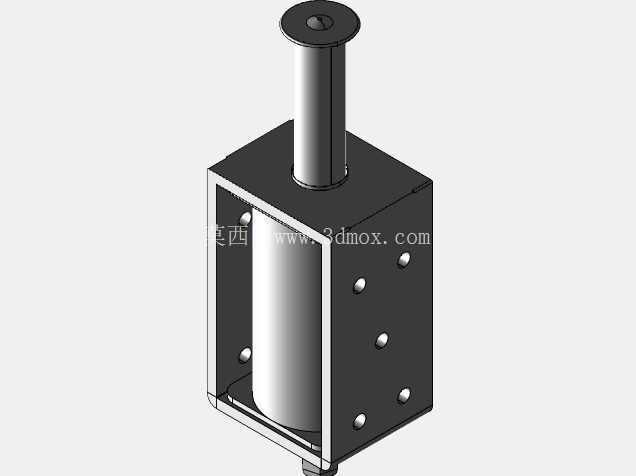

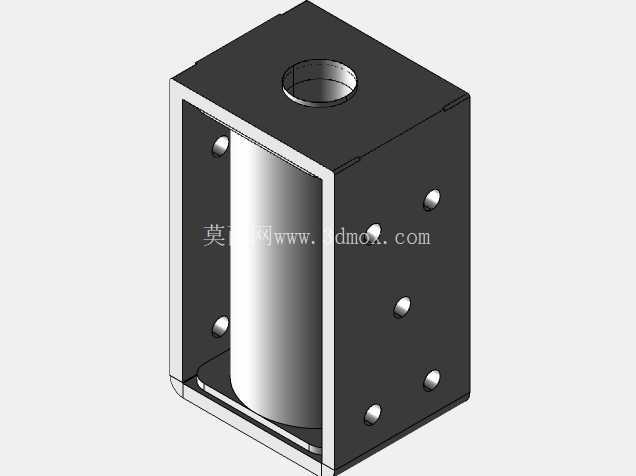

　　这款框架式推拉电磁执行件，在轻工自动化生产线、小型流体控制回路、智能仓储分拣机构里的应用占比不低，很多需要短行程直线往复驱动的工位，都会优先选用这类结构的元件，相比气动推杆它不需要配套气源管路，相比小型电动推杆它的响应速度更快，动作延迟可以控制在十毫秒级别，适合高频次往复动作的工况。从结构设计来看，外部采用开放式框架式壳体，壳体两侧预留了多组安装孔位，安装时不需要额外制作转接支架，可以直接通过螺栓固定在设备安装板上，框架的镂空设计一方面能减轻元件自身重量，另一方面可以给内部的电磁线圈留出足够的散热空间，长时间连续通电工作时，线圈产生的热量可以通过镂空区域快速散出，避免线圈过热导致绝缘老化，延长元件的使用寿命。

　　内部的动铁芯采用圆柱形导磁结构，和顶部的输出推杆做同轴一体化设计，推杆顶端做了沉孔安装位，可以根据实际使用需求连接不同的执行端头，比如推块、拉钩、密封压头等，适配不同的作业场景。动铁芯和框架之间的配合间隙控制在0.02毫米以内，既可以保证动铁芯往复动作时不会出现卡滞，又能尽可能减小磁路间隙，提升电磁转换效率，降低工作时的功耗。设计时特意将线圈绕组布置在框架内部的空腔里，外部的金属框架可以起到磁屏蔽的作用，避免线圈通电产生的磁场对外围的敏感传感器、控制元件造成电磁干扰，这一点在密集布置电子元件的小型自动化设备里尤为重要。

　　安装边界方面，这款元件的整体外轮廓为方正结构，安装孔位采用对称式布局，不管是水平安装还是垂直安装都能保证动作顺畅，输出推杆的伸出方向和安装基准面保持垂直，安装时只需要保证推杆的运动方向和被驱动部件的运动方向同轴，就可以避免侧向力对推杆造成磨损。实际使用中，这类电磁执行件常用来做小型气路、液路的通断控制，也就是作为电磁阀的核心驱动部件使用，当线圈通电时，动铁芯在电磁力的作用下带动推杆动作，推动阀芯切换流道，断电后在复位弹簧的作用下回到初始位置，完成一次控制循环。

　　相比封闭式结构的电磁铁，这种框架结构的维护性更好，如果出现推杆卡滞的情况，不需要完全拆解线圈，只需要清理框架缝隙里的积尘、杂物就可以恢复正常工作，适合在粉尘浓度不高的普通工业环境下使用。设计建模的时候，特意对所有的安装孔位做了标准化处理，孔位尺寸和市面上同规格的主流产品完全兼容，设备升级替换时不需要重新加工安装位，可以直接替换安装，降低设备改造成本。动铁芯的行程做了限位设计，框架上下两端的限位结构可以避免动铁芯过行程脱出，同时也能保证每次动作的行程一致，提升驱动位置的重复精度，在需要精准位置控制的工位上，不需要额外加装行程限位开关，就可以保证动作位置的一致性。线圈的接线端预留了足够的接线空间，可以适配不同线径的电源线，接线完成后可以通过框架侧面的走线槽固定线缆，避免设备运行时线缆晃动拉扯接线端导致接触不良。
