3英寸150磅级气动薄膜式控制阀结构

　　在石油化工、精细化工、市政给排水、轻工制药等连续生产的流体输送工况中，控制阀是管路系统调节介质流量、压力、液位参数的核心执行部件，其安装适配性直接决定了管路改造、设备升级阶段的施工效率与后期运行稳定性。这款3英寸150磅级的控制阀模型，建模阶段优先保证了外部轮廓、安装接口、整体高度的尺寸准确性，可直接用于厂区管路布局规划、设备安装空间校验、工艺系统三维布管的占位装配使用，无需额外调整安装边界即可匹配对应公称通径、压力等级的法兰管路接口。

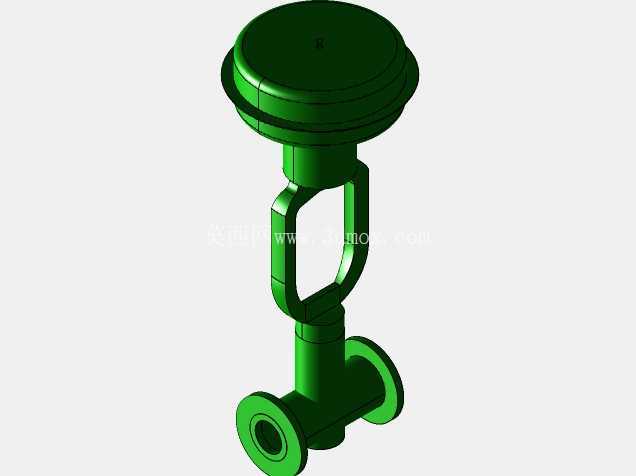

　　从结构组成来看，该模型还原了气动薄膜式控制阀的典型外部构造：顶部为薄膜执行机构的膜头腔体，采用圆形封闭壳体结构，是接收气压信号、输出推杆直线位移的动力部件，膜头的外径尺寸、底部连接支架的跨度均按照150磅级3英寸通径控制阀的常规工程参数设定，能够准确反映执行机构在管路周边的空间占用情况，避免布管阶段出现与相邻管线、桥架、支撑构件的干涉问题。中间的连接支架采用开式叉形结构，既为推杆的直线运动提供导向防护空间，也预留了足够的操作间隙，方便后期现场运维时调整行程、检查填料压盖的紧固状态，支架的开窗尺寸、连接法兰的螺栓孔位布局都符合行业通用的连接尺寸规范，可匹配同规格的多品牌阀体执行机构互换安装。下部的阀体部分为直通式铸造流道结构，两端采用标准法兰连接形式，法兰的密封面尺寸、螺栓孔中心距、法兰厚度均严格遵循ASME B16.5 150磅级的尺寸要求，能够直接与同压力等级、同通径的管道法兰进行配对装配，无需额外配置过渡转接件。阀体的流道中心线到膜头顶部的整体高度、阀体底部到支架顶部的安装净空，都按照常规气动薄膜调节阀的实际安装尺寸还原，可用于校核厂房内管道架空敷设时的竖向空间预留是否充足，也能用于计算阀门安装时所需的吊装作业空间、后期维护拆卸时的操作空间边界。

　　在实际工程应用中，这类通径与压力等级的控制阀，常被用于中等口径的工艺主管路、公用工程管路的参数调节，适配水、蒸汽、油品、低腐蚀性化工介质等多种常见流体工况。建模过程中没有对阀体内部的流道细节、阀芯阀座的精密配合结构做冗余还原，而是把建模精度集中在外部安装相关的尺寸要素上，这种建模思路恰好匹配工程设计阶段三维布管的实际需求——在项目初步设计、施工图设计阶段，设计人员不需要掌握阀门内部的零件级细节，只需要准确的外部轮廓与安装接口尺寸，即可完成管路走向排布、支吊架位置设置、操作平台预留等设计工作，轻量化的模型也能降低大场景三维装配时的硬件性能消耗，提升整体布管设计的工作效率。

　　从安装适配的角度来说，该模型的法兰端面到执行机构顶部的垂直距离、阀体两侧法兰的端面间距，都可以直接作为管路预制阶段的尺寸参考，施工人员可以根据模型给出的外形尺寸提前预制管道段、预留阀门安装位置，减少现场施工时的尺寸复核工作量。叉形支架的侧面开窗位置也准确还原了真实产品的结构，在三维场景中可以直观判断阀门安装后，行程指示器的观察视角是否被相邻构件遮挡，方便设计阶段提前调整阀门的安装朝向，保证后期运维人员能够在巡检通道上直接观察阀门的开度状态。膜头顶部的气压信号接口位置也在模型上做了对应体现，可用于提前规划信号气管路的排布走向，避免信号管与相邻管道、保温层产生挤压干涉。对于设备选型人员来说，这个模型可以直观展示该规格控制阀的整体外形比例，方便在项目投标、方案汇报阶段向业主展示管路系统的设备配置情况，相比二维图纸更具直观性，也能避免选型时出现阀门尺寸与安装空间不匹配的低级错误。在进行厂区三维数字化建模、数字孪生场景搭建时，这类准确还原外部安装尺寸的设备模型，能够快速完成管路系统的装配搭建，大幅提升数字化建模的效率，同时保证模型与现场实际安装情况的一致性，为后期的运维数字化管理提供准确的模型基础。
