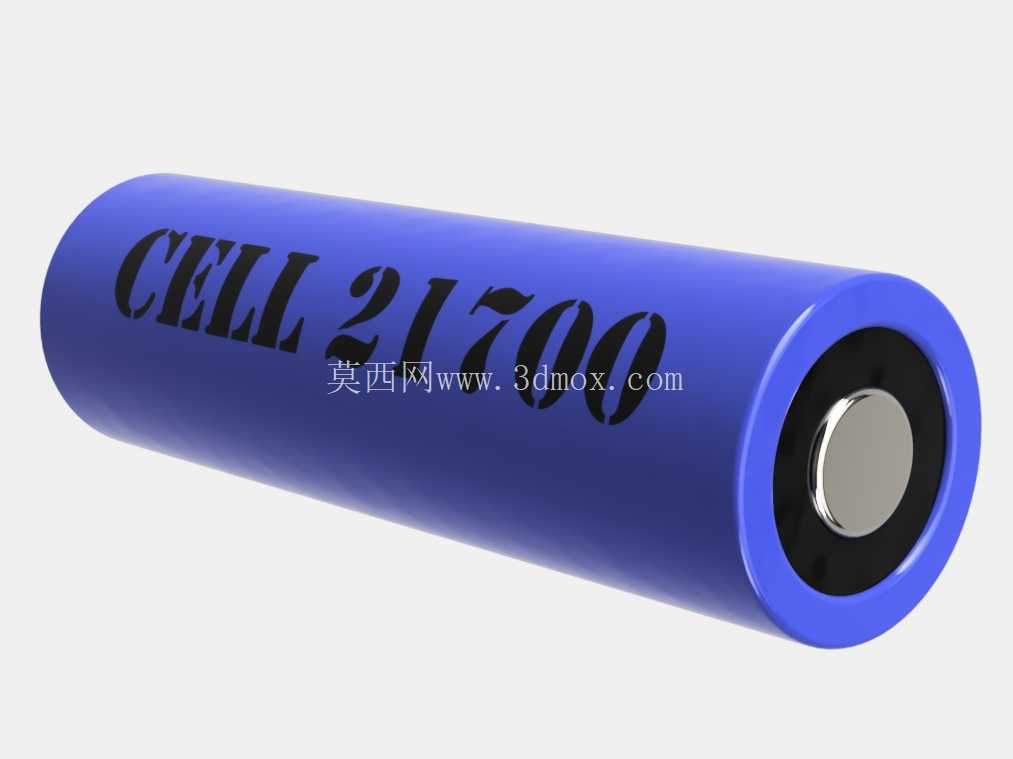

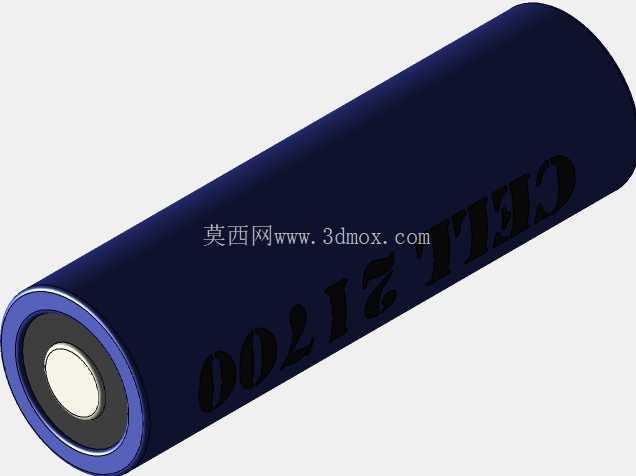

标准规格21700锂离子电芯三维结构

　　在便携式电子设备、新能源动力总成、分布式储能模组的结构开发环节，圆柱锂离子电芯的三维数模是开展PACK结构设计、空间校核、热管理仿真的核心基础载体，本次完成的21700规格电芯三维结构，完全遵循行业通用的尺寸规范搭建，可直接适配各类电池包开发场景的调用需求。从实际工程应用场景来看，这类圆柱电芯的使用覆盖范围极广，小到手持电动工具、户外便携储能电源，大到两轮电动车动力组、乘用车动力电池模组、通信基站后备储能单元，只要是采用圆柱电芯方案的结构设计，都需要精准的电芯单体数模作为设计基准，避免后续出现装配干涉、间隙预留不合理、热流道设计偏差等问题。很多刚接触电池PACK设计的工程师容易忽略单体电芯的建模精度，往往用简化圆柱代替真实结构，等到开模打样阶段才发现极柱位置偏差、外壳绝缘层厚度预留不足，导致整个模组的固定结构、连接片设计全部需要返工，反而拖慢了整体项目进度。这款21700电芯的建模过程，完全按照实物的实际结构拆分特征，首先是外壳部分，采用标准圆柱钢壳结构，侧壁厚度按照行业量产通用值设定，外壳表面的标识区域做了等比例的特征还原，既保留了实物的外观辨识度，又不会因为过多的曲面细节占用过多的模型运算资源，方便后续大模组装配时的轻量化调用。

　　电芯两端的结构是建模的重点，正极极柱的凸起高度、直径尺寸，负极端面的平面度、绝缘圈的宽度与厚度，都严格匹配量产电芯的实际尺寸边界，要知道在电池PACK设计中，极柱的尺寸直接决定了连接镍片或者铝巴的开孔位置、焊接间隙，哪怕0.1mm的尺寸偏差，都可能导致自动化焊接工序出现虚焊、焊穿的问题，严重的还会引发后续使用中的安全隐患。绝缘密封结构的特征也做了完整还原，正极极柱周边的绝缘密封圈、负极与钢壳衔接处的绝缘层，都按照实际装配关系做了分层建模，方便工程师在做绝缘防护设计、耐压仿真的时候直接提取对应结构的面与实体，不需要再二次补画特征。

　　从设计思路上来说，这款电芯模型没有做过度的特征冗余，比如电芯内部的卷芯结构，考虑到大部分结构设计工程师的使用场景是做外部装配与空间校核，内部卷芯只做了等效实体填充，保留了整体重量对应的密度参数设置，方便后续做模组的重量配平、重心计算，如果有做热仿真需求的工程师，也可以直接在这个基础上替换内部卷芯的详细结构，不需要重新搭建外部基准。外形尺寸方面，严格遵循21700电芯的命名规范，整体圆柱直径21mm，总高度70mm，所有尺寸公差都按照行业通用的自由公差设定，安装边界上，考虑到不同场景的固定需求，模型预留了侧壁夹持、端面粘接、支架卡接三种常见固定方式的基准参考面，工程师在做电池支架设计的时候，可以直接提取电芯的圆柱面作为配合基准，快速生成支架的卡爪、定位槽特征，不需要反复测量实物尺寸。

　　在实际的设备选型环节，这款数模也能起到关键作用，很多设备开发团队在选型电芯的时候，往往只看容量、放电倍率这些电气参数，忽略了物理尺寸的匹配度，比如有些手持设备的电池仓是按照固定尺寸开模的，如果电芯的极柱凸起高度超出预留空间，就会出现电池盖无法合盖、极柱挤压短路的问题，调用这个精准的三维数模提前做虚拟装配，就能在选型阶段直接排除尺寸不匹配的方案，减少打样验证的周期与成本。另外在做电池包的热管理设计时，精准的电芯外形可以帮助工程师更准确的计算电芯之间的散热间隙，设置导热垫的压缩量，比如相邻两颗电芯之间如果预留2mm的散热间隙，就可以直接在数模中测量间隙尺寸，匹配对应厚度的导热硅胶片，避免出现间隙过大导热不良、间隙过小装配压损外壳的问题。值得一提的是，模型的所有特征都是参数化搭建的，如果后续需要适配其他同系列不同容量的21700电芯，只需要调整对应位置的参数，比如极柱高度、外壳厚度，就可以快速衍生出对应的型号数模，不需要从零开始建模，能大幅提升结构设计的效率。对于做自动化产线设备开发的工程师来说，这款数模同样适用，比如电芯分选机、点焊机、包膜机的上料机构、定位夹具设计，都需要精准的电芯外形尺寸作为设计依据，直接调用这个数模做夹具的型腔设计、输送轨道的宽度设置，能有效避免夹具与电芯干涉、上料卡滞的问题，缩短产线设备的开发调试周期。
