工业轨道机车用VV型空气压缩装置结构

　　在工矿运输、工程施工的气动系统配套选型中，这类带轮驱动的往复式压缩单元，核心服务对象覆盖了宽轨与窄轨工业机车的制动气路、工程挖掘设备的气动执行机构、轨道养护机械的气动作业装置，所有需要稳定压缩空气供给的移动作业场景，都能看到这类结构的应用。不同于固定式厂房的大型空压站，这类车载配套的压缩单元在设计阶段首先要平衡的是安装空间与输出能力的匹配，从结构布局来看，带轮端采用大直径带轮结构，适配柴油机或电机的皮带传动输入，能在原动机额定转速区间内将压缩缸的往复频次控制在合理范围，避免过高转速带来的阀片疲劳、润滑失效问题。

　　缸体部分的散热鳍片采用轴向平行排布，没有额外加装独立散热风扇，依靠设备运行过程中的行进气流、带轮旋转带动的周边空气扰流就能满足缸体散热需求，这种设计能大幅减少附属部件数量，降低车载设备的故障点，毕竟移动作业场景下的设备维护条件远不如固定厂区，结构越简洁可靠，越能适应多粉尘、强振动的野外工况。安装基座采用双侧L型折弯支架结构，支架上预留的安装孔位做了长圆孔设计，安装时可以微调设备位置，适配不同机架的安装孔距偏差，同时支架与缸体之间的连接面做了加工找平，保证传动带轮的端面跳动量控制在允许范围内，避免皮带运行过程中出现偏磨、掉带问题。从安装边界来看，整机的横向尺寸从带轮外端面到电机侧接线端控制得十分紧凑，竖向高度以基座安装面为基准，带轮最高点的预留间隙不需要过大，能适配机车动力舱、挖掘机附属舱位的狭窄安装空间，不会和周边的管路、线束、油箱部件产生干涉。气路输出端设置在缸体侧上方的阀组位置，预留的接口可以直接对接制动系统的储气罐、气动装置的控制管路，不需要额外加装转接阀块，减少气路的泄漏点。储液杯结构设置在缸体下方，用于收集压缩过程中析出的冷凝水，日常维护时只需要在停机状态下打开底部排污阀就能排出积水，不需要拆解任何气路部件。

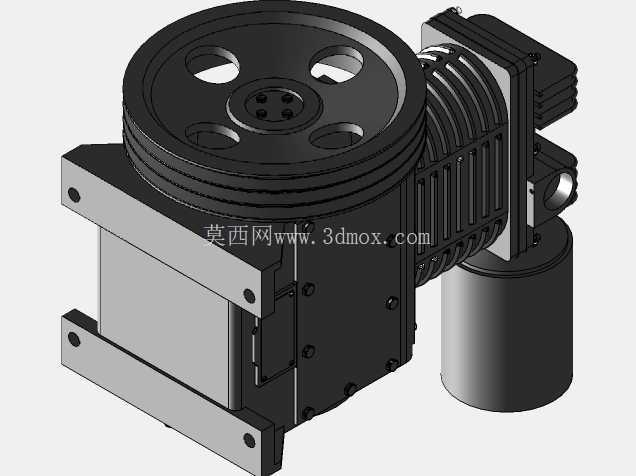

　　在结构设计的细节上，缸体与端盖的连接螺栓采用均匀排布方式，螺栓的预紧力矩有明确的工艺要求，能保证缸垫的密封压力均匀，避免高压气体从结合面泄漏。带轮上开设的四个减重孔，在不影响带轮结构强度的前提下降低了旋转部件的自重，减少原动机启动时的惯性负载，同时旋转过程中孔位带动的气流也能顺带吹拂缸体表面，辅助带走散热鳍片上附着的粉尘，强化散热效果。这类压缩单元的额定排气压力匹配工业制动系统的常用工作压力范围，排气量能够满足多回路制动系统同时工作、小型气动工具短时作业的用气需求，不会出现制动时气压下降过快导致制动力不足的问题。

　　在建模过程中，所有配合面的公差、安装孔的位置度都按照实际加工要求做了约束，带轮与曲轴的配合、活塞与缸筒的配合间隙都参考了实际量产机型的设计参数，模型的装配关系完全还原真实设备的装配逻辑，不管是用于设备选型时的空间校核，还是用于教学演示的结构拆解，都能准确还原设备的真实结构特征。不同于普通民用空压机的结构，这类工业级压缩单元的所有壳体部件都采用了加厚的铸件结构，能承受长时间连续运行的振动载荷，即使在轨道车辆颠簸、挖掘机作业振动的恶劣工况下，也不会出现壳体开裂、连接螺栓松动的问题。曲轴的支撑部位采用了耐磨轴瓦结构，润滑方式采用飞溅润滑，不需要额外配置机油泵，依靠曲轴旋转时带起的润滑油就能满足各运动副的润滑需求，进一步简化了结构，降低了维护成本。
