270升11Bar立式压缩空气储气罐结构设计

　　在气动系统的现场布设环节，压缩空气储罐是不可或缺的缓冲与稳压核心部件，这款270升规格的立式储气罐，主要面向中小型机加工车间、自动化装配线、小型汽修门店这类用气点分散、瞬时用气量波动较大的应用场景，区别于大型工业站房配套的卧式大容积储罐，立式结构的设计初衷就是最大化压缩地面占用空间，在有限的厂房边角区域就能完成安装固定，不需要预留大面积的设备摆放区域。从实际功能来看，这类储罐首先承担的是压缩空气的缓冲存储作用，空压机输出的压缩空气存在明显的压力脉动，直接接入用气端会导致气动工具扭矩不稳、气动执行元件动作卡顿，接入储罐后，气流在罐体内完成扩容减速，脉动被充分吸收，输出气压的波动范围可以控制在很小的区间内，保证各个用气终端的运行稳定性；其次，压缩空气在罐内停留的过程中，携带的部分液态冷凝水会在重力作用下沉积到罐体底部，配合底部的排污接口可以定期排出积水，减少后续管路过滤元件的工作负荷，降低管路锈蚀、气动元件卡堵的故障概率。

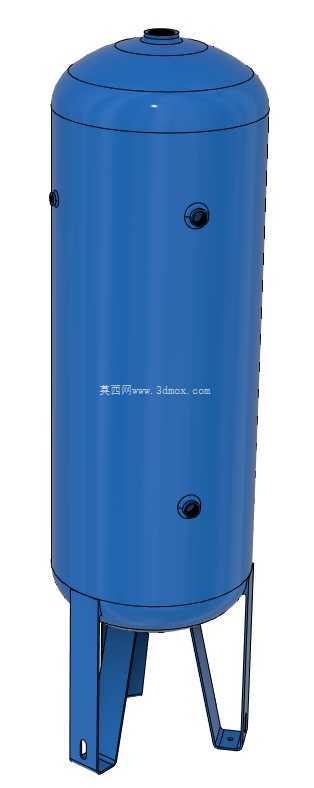

　　从结构设计思路来看，这款罐体采用等直径圆柱形筒体搭配上下标准椭圆形封头的结构形式，这种结构是中低压压力容器的经典选型，圆柱形筒体在承受内压时应力分布均匀，不会出现明显的应力集中区域，材料利用率远高于方形或其他异形结构，上下封头采用椭圆形结构，相比平盖封头可以大幅降低端盖的厚度需求，在保证承压能力的前提下减少整体材料消耗，控制设备自重。罐体上的接口布局完全贴合现场安装的实际需求，顶部的大口径接口用于接入空压机的来气管道，罐体侧面不同高度的接口分别用于连接出气管道、安装压力表与安全阀，底部预留的接口用于安装排污阀，所有接口的位置都避开了支腿的安装区域，现场配管时不需要额外调整管路走向，也不会出现工具操作空间不足的问题。

　　支腿采用三个倾斜式的支脚结构，相比四个支腿的设计，三个支脚对安装地面的平整度要求更低，不需要反复调整垫铁就能保证罐体放置平稳，支脚与罐体的连接位置做了局部加强处理，避免满水试压或者长期承压时支脚连接处出现局部变形，支脚底部的安装板预留了地脚螺栓孔，可以直接通过膨胀螺栓固定在水泥地面上，即使罐内压力出现波动或者外接管路存在轻微振动，罐体也不会出现移位或者倾覆的风险。从安装边界来看，这款立式罐体的整体高度控制在常规厂房层高的适配范围内，安装时只需要在罐体顶部预留足够的操作空间用于安全阀的校验与维护，侧面距离墙面或者其他设备留出半米左右的间距，就可以满足日常巡检、阀门操作的空间需求，不需要额外搭建操作平台。

　　在建模细节上，罐体的壁厚按照11Bar的工作压力做了匹配设计，所有焊接位置都做了合理的焊脚尺寸处理，接口处的法兰连接尺寸符合通用管路附件的标准，设计人员在调用这个模型做系统布局时，可以直接匹配标准的管路元件，不需要重新调整接口尺寸，能够大幅缩短气动系统的整体设计周期，也能提前校验安装空间是否存在干涉，避免现场安装时出现尺寸不匹配的问题。
