罗茨鼓风机压缩机组装结构三维设计

　　在污水处理曝气、粉体气力输送、化工行业正压送风、冶金行业高炉送风这类对风压稳定性要求严苛的工况里，罗茨式压缩鼓风设备是核心的流体动力供给单元，这类设备依靠腔体内互锁叶轮的同步反向回转，实现无内压缩的定容式送风，相比离心式风机，它在压力波动区间内的流量输出稳定性更强，不会因为管网阻力小幅变化出现风量骤降，特别适合需要恒定送风量的工艺环节。做这个结构的三维建模时，最先要敲定的是腔体的型线匹配关系，罗茨叶轮的型线直接决定了运转时的泄漏量和容积效率，图里拆分展示的互锁裂片结构，就是叶轮与腔体、端盖配合的核心密封区域，建模时要把叶轮啮合的间隙控制在合理范围，间隙过大会导致内泄漏升高、输出风压不足，间隙过小则会在热态运转时出现叶轮擦碰，引发设备故障。

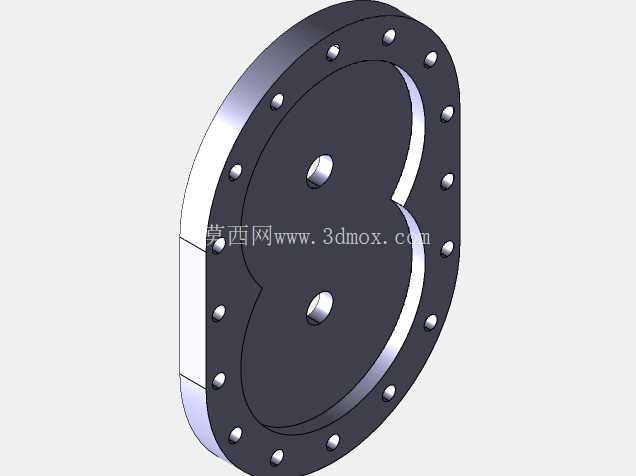

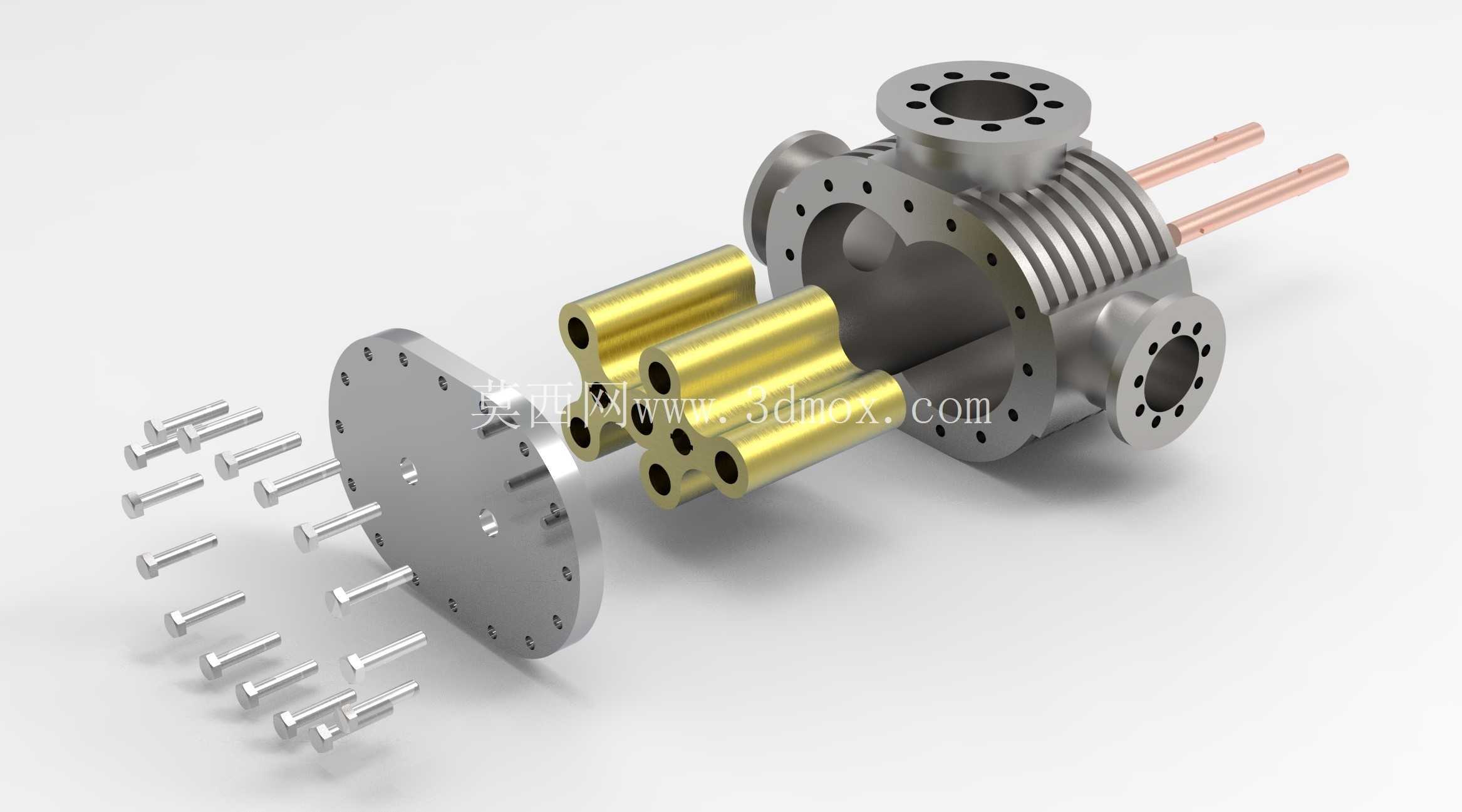

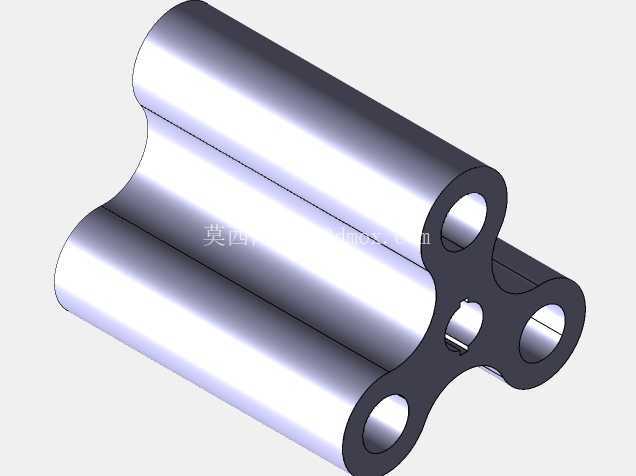

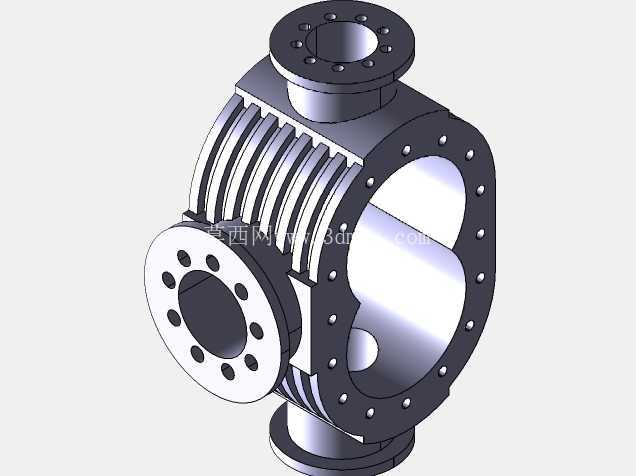

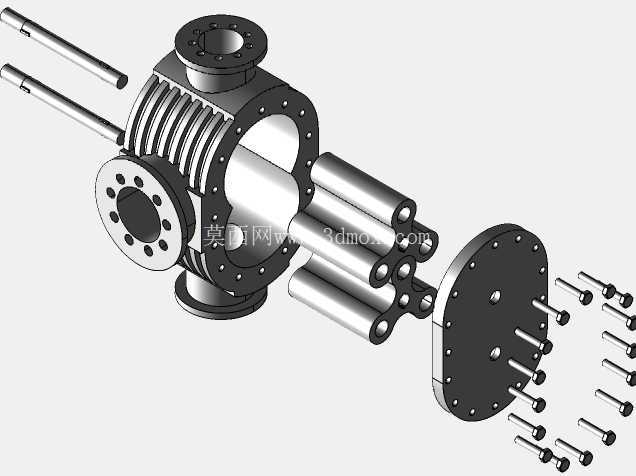

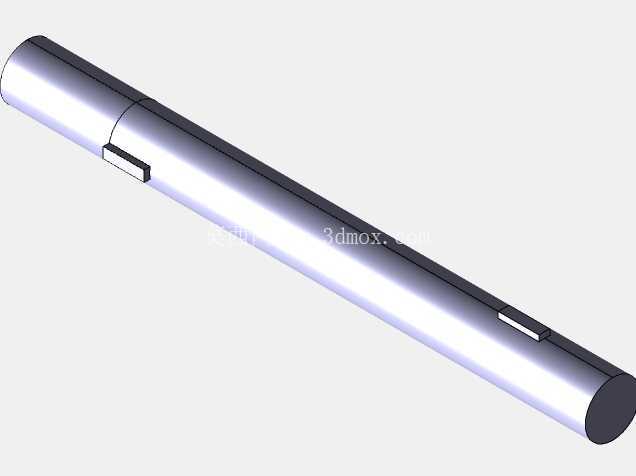

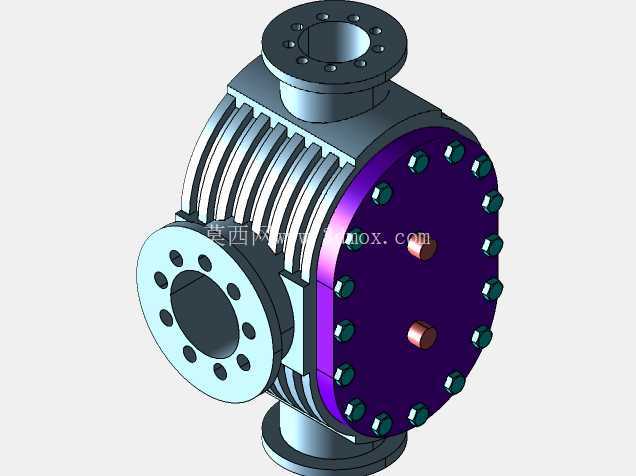

　　从拆分结构能看到，设备的主体腔体采用带散热鳍片的筒式结构，两侧布置的带螺栓孔法兰端盖，是用来固定转子轴承组同时实现腔体密封的，端盖上的螺栓孔采用圆周均布设计，安装时要按照对角线顺序分次拧紧，避免端盖受力不均导致密封面变形漏气。腔体侧面不同通径的法兰接口，分别对应进风口、出风口以及冷却介质的接入口，顶部伸出的铜质管路是冷却回路的连接端，这类带内置冷却的结构，适合在高升压比的工况下使用，能有效控制腔体内部温度，避免转子因为热膨胀出现卡滞。叶轮部分采用三叶式结构，相比传统两叶叶轮，三叶结构在运转时的气流脉动更小，设备运行的振动和噪音都有明显降低，叶轮与轴的配合采用过盈连接加键传动的方式，能传递更大的扭矩，适合长时间连续运转的工况。

　　建模过程中要重点核对安装边界尺寸，首先是设备的整体安装底座的螺栓孔位间距，要匹配常规工业风机的安装基座标准，方便用户直接替换同参数的老旧设备；其次是进出口法兰的通径与螺栓孔分布，要符合通用管路连接的标准，避免现场安装时出现法兰不匹配需要二次加工的问题；还要预留出轴承维护的操作空间，端盖外侧的轴承位置要留出足够的拆装距离，方便后期更换轴承密封件时不用完全拆解整个腔体。从结构设计的角度，这类设备的腔体壁厚要根据最高工作压力来核算，既要满足承压强度要求，也要兼顾散热性能，外壁的散热鳍片高度和间距经过优化，在自然通风条件下就能把腔体温度控制在允许范围内，不需要额外加装外置冷却风机，能减少设备的附属配件数量，降低后期维护点。

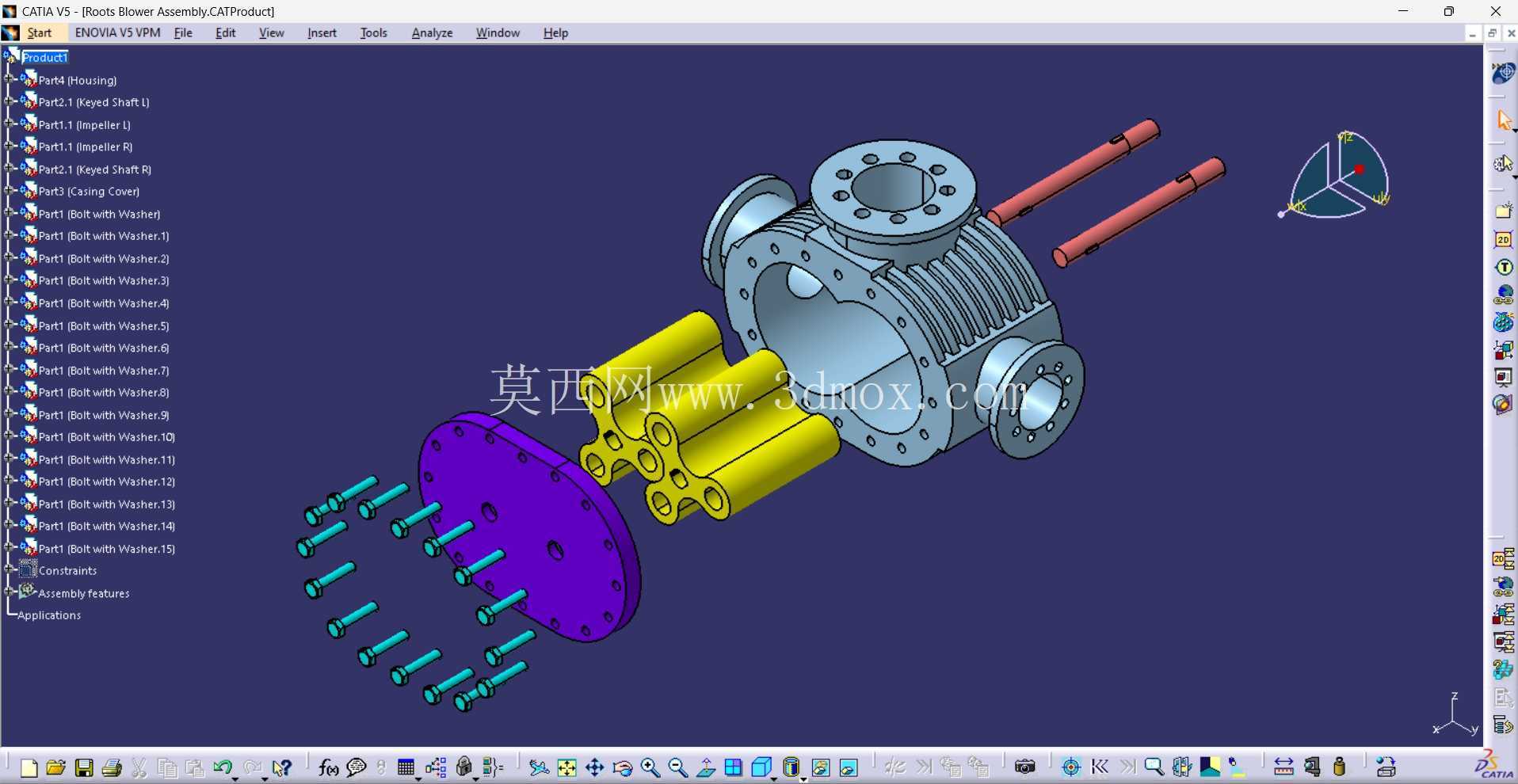

　　转子的动平衡等级要按照G6.3级来设计控制，因为罗茨风机的转速通常在每分钟一千转到三千转之间，动平衡不达标会导致整机振动过大，不仅会缩短轴承的使用寿命，还会通过连接管路把振动传递到整个管网系统。另外，图中拆分展示的端盖固定螺栓，全部采用内六角圆柱头螺钉，这类螺钉的拧紧力矩更容易控制，而且螺钉头完全沉入端盖的沉孔内，不会突出设备外表面，既可以避免运转过程中剐蹭周边管线，也能让设备的外表面更规整，方便后期做设备外罩的隔音封装。在实际选型应用中，这类结构的罗茨压缩机可以覆盖每分钟几立方到上百立方的流量区间，升压范围可以从9.8kPa到98kPa，能适配不同行业的工艺需求，比如在污水处理场景中，它可以给生化池提供稳定的曝气气源，保证池内的溶解氧浓度稳定；在粉体输送场景中，它可以提供洁净的正压气源，把粉料从储料仓输送到指定的用料点位，输送过程中不会出现油污污染物料的问题，因为罗茨风机的腔体内部不需要润滑油润滑，输送的气体是洁净无油的。建模时还要注意密封结构的表达，端盖与腔体配合的位置要设计密封槽，安装O型密封圈来实现静密封，转子轴伸出端盖的位置要采用骨架油封加迷宫密封的组合结构，避免腔体内的压缩气体泄漏，同时也能防止外部的灰尘杂质进入腔体内部磨损叶轮和腔体壁面。整个设备的结构拆分展示，能让结构设计人员清晰看到各个部件的配合关系，不管是做新设备的开发设计，还是做现有设备的维修拆解培训，都可以通过这个三维模型直观理解罗茨压缩机的工作原理和装配逻辑，避免在实际装配过程中出现部件装反、间隙调整错误的问题。
