立式支腿卫生级不锈钢储料罐体设计

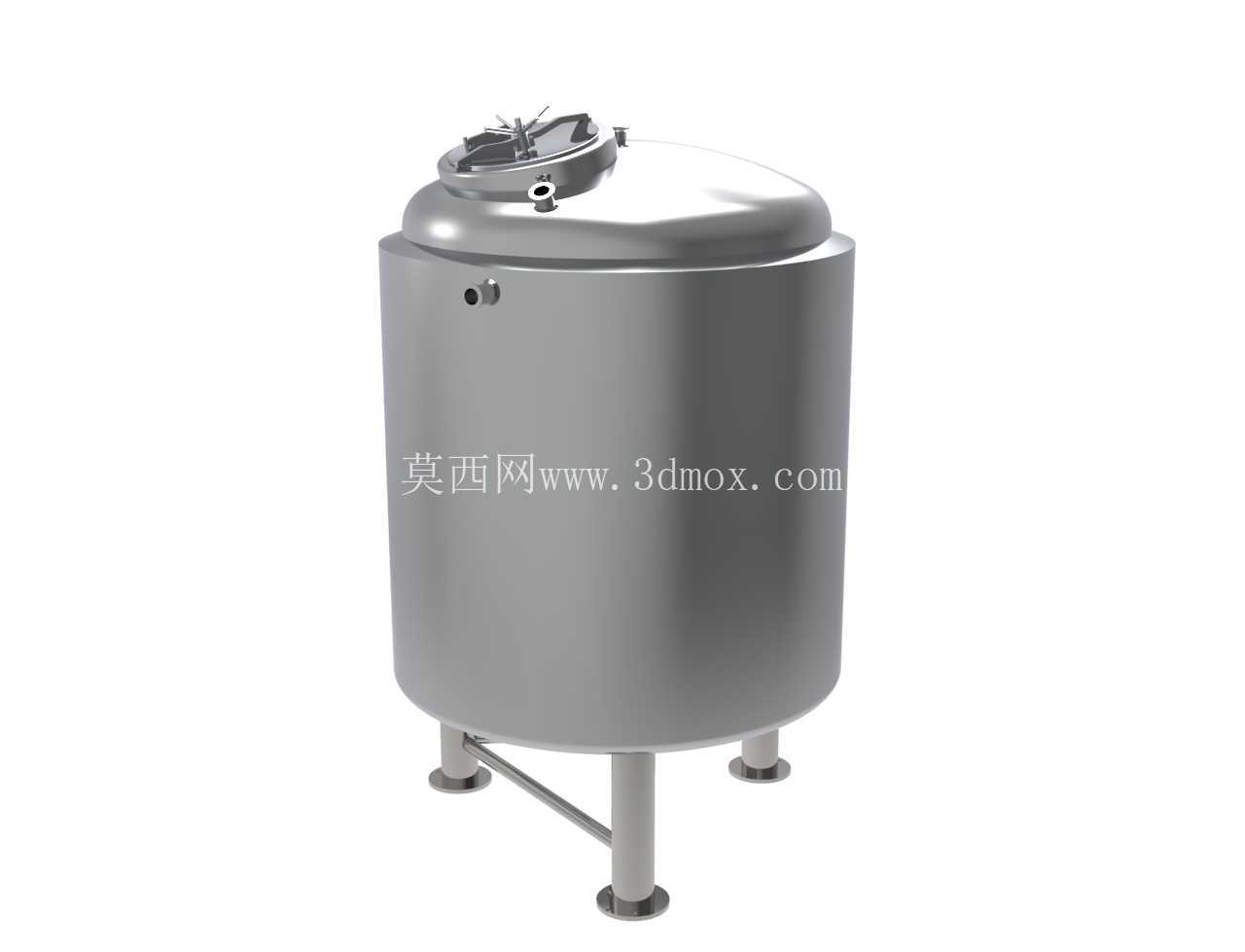

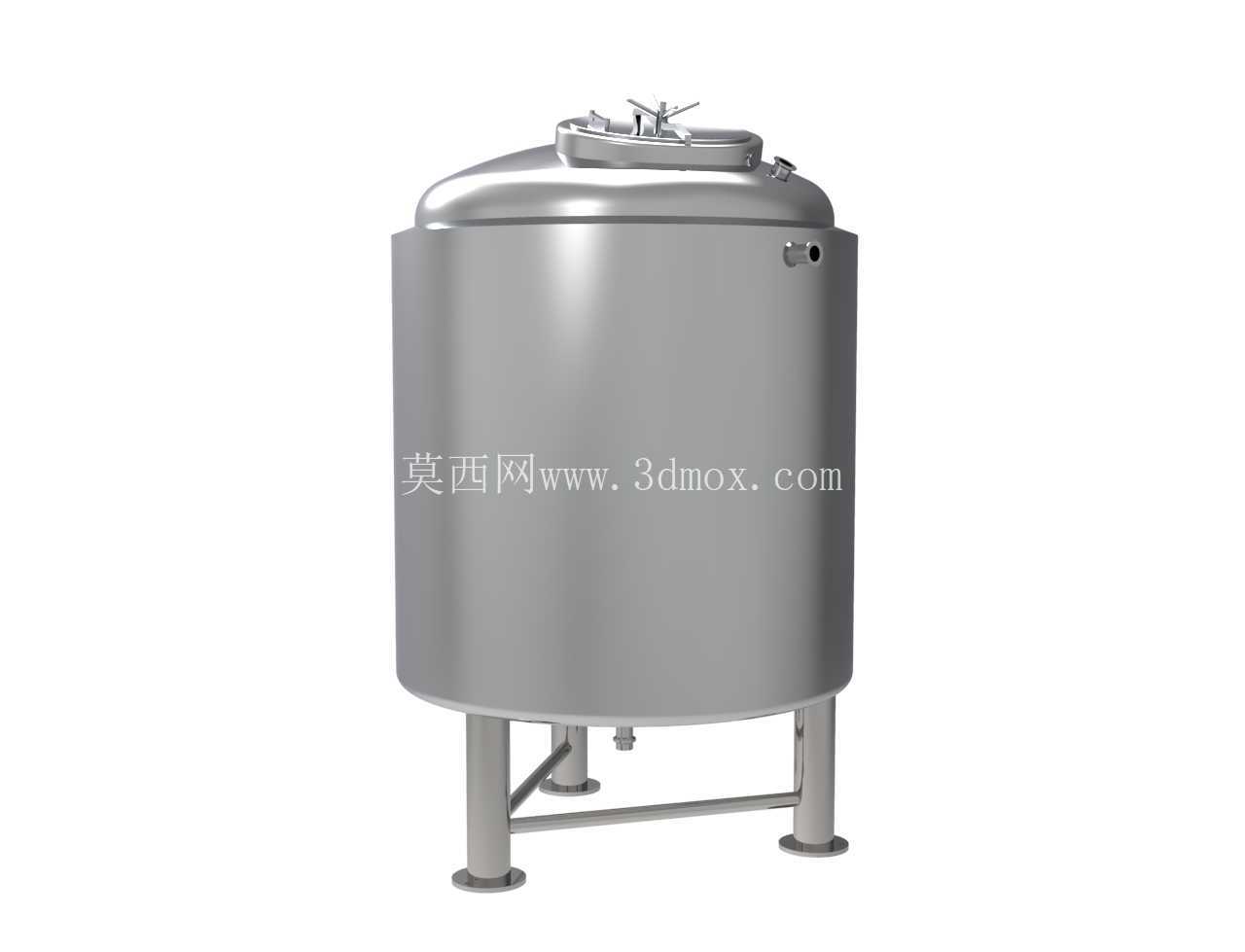

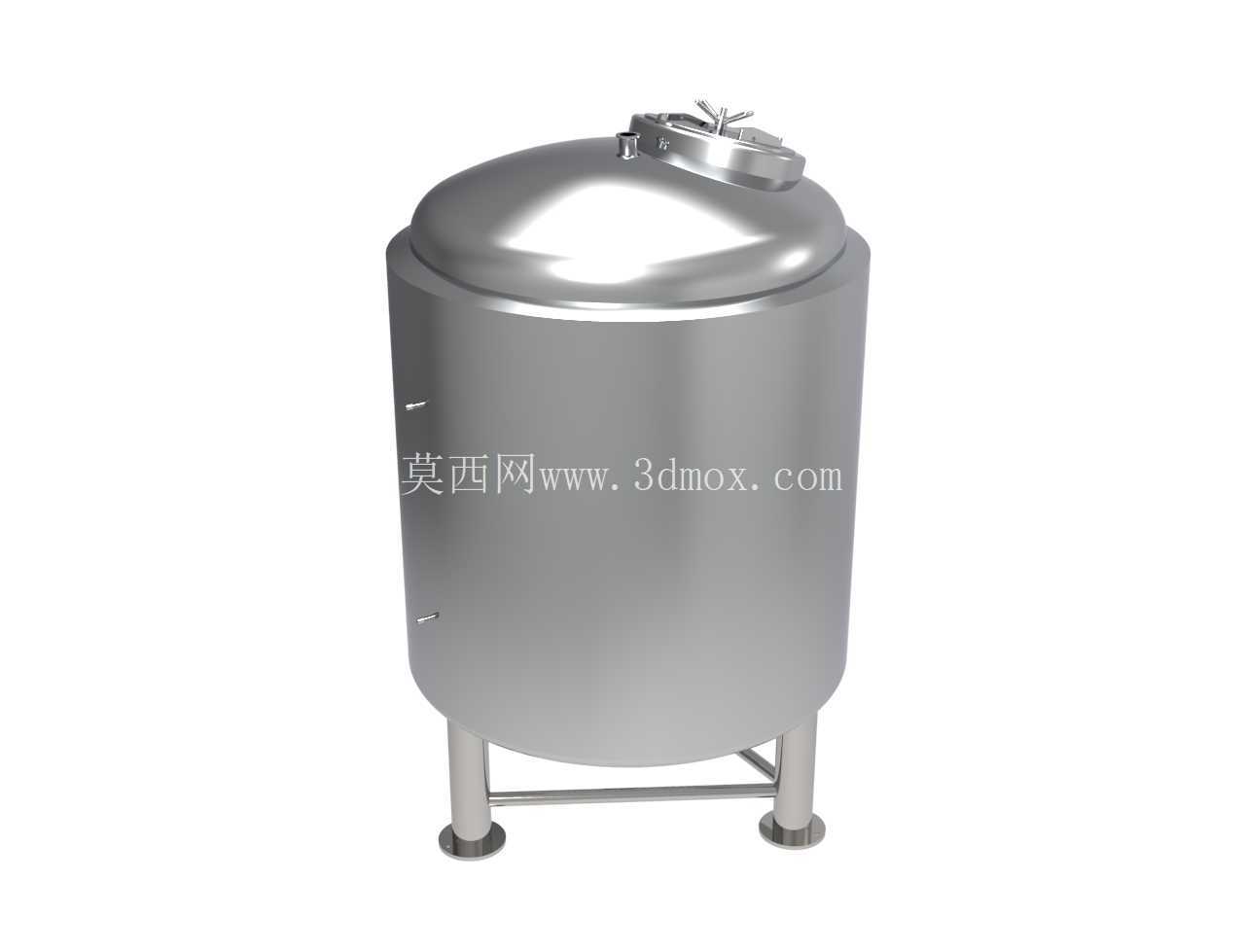

　　这款立式不锈钢罐体的三维结构设计，核心面向食品饮料、生物制药、精细化工领域的常压物料暂存工序，日常生产中可承担纯化水、成品料液、中间反应产物的静态存储功能，也可作为CIP清洗系统的自循环缓冲容器使用，适配对内壁光洁度、无卫生死角有明确要求的洁净生产场景。

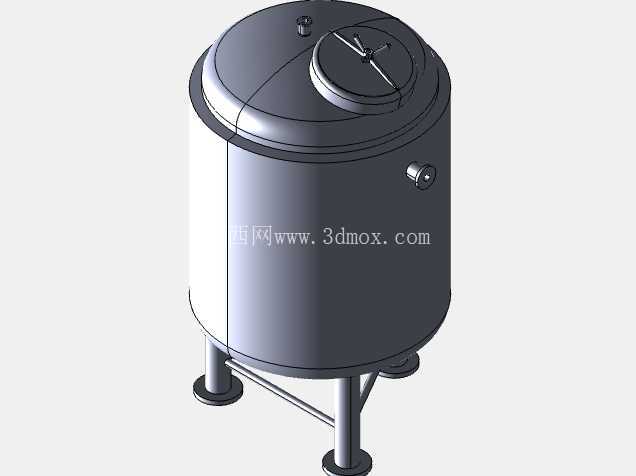

　　从结构设计逻辑来看，整体采用正圆柱筒体搭配标准椭圆封头的构型，这类构型经过大量工程验证，筒体周向应力分布均匀，承压稳定性优于锥底或平底直筒结构，同时椭圆封头的曲面过渡能避免物料挂壁残留，清洗作业时冲洗水可顺着曲面完全排空，不会在边角位置形成积液滋生杂菌。顶部人孔采用快开式压合结构，无需额外工具即可开启，方便运维人员进入罐体内部做定期检查、清洁与抛光维护，人孔旁预留的小口径接口可按需安装呼吸阀、压力表或者料位传感器，不用在罐体上额外开孔破坏原有结构强度。筒体侧部的接口位置做了内凹翻边处理，焊接后内壁打磨至与筒壁齐平，不存在突出的焊缝台阶，不会出现物料滞留的问题。

　　支撑结构采用三根均布的圆柱形支腿，相比四腿支撑，三腿结构对安装地面的平整度容错率更高，不会出现某条支腿悬空导致的罐体附加应力，支腿之间通过横向拉杆做刚性连接，提升整体抗侧倾能力，即使罐内满载物料，也能保证整体结构的稳定性，支腿底部预留的安装孔可通过膨胀螺栓与地面基础固定，避免生产过程中物料冲击带来的罐体位移。支腿的高度设计充分考虑了底部排料操作空间，罐体下封头最低点距离地面预留足够的操作距离，可直接在下方安装排料阀、输送泵或者对接下游进料管路，不需要额外垫高罐体。

　　设计过程中对安装边界做了充分考量，筒体直径与总高度的比例控制在1:1.2左右，这个比例下罐体重心偏低，运输与吊装过程中不易发生侧翻，同时整体外径尺寸适配常规车间的门洞宽度，不需要拆解即可完成车间内的转运就位。所有外露的棱角位置都做了圆弧倒钝处理，避免安装与运维过程中划伤操作人员，罐体的壁厚根据常压存储的工况做了冗余设计，可承受日常生产中进料、排料带来的压力波动，不会出现筒体鼓胀或者变形的问题。

　　从实际使用的适配性来看，这款罐体的接口位置、支腿安装尺寸都做了通用化设计，可直接对接现有生产线的物料管路，不需要对原有管线做大规模改造，不管是新建生产线的设备配套，还是老旧产线的储料设备更新，都能快速完成安装调试投入使用。罐体的外表面做了哑光抛光处理，不容易积灰，日常清洁维护十分方便，符合洁净生产车间的现场管理要求。
