AEM电解水系统用多相流水分分离装置

　　在AEM电解水制氢的现场工况里，从电解槽排出的湿氢气往往携带大量液态水滴与饱和水蒸气，这类带液气体如果直接进入后续的纯化、增压环节，一方面会冲刷损坏下游精密阀件与传感器膜片，另一方面会降低氢气纯度，拖慢整个制氢系统的运行效率，这款多阶段水分分离装置就是针对这类工况痛点开发的核心气液处理部件。

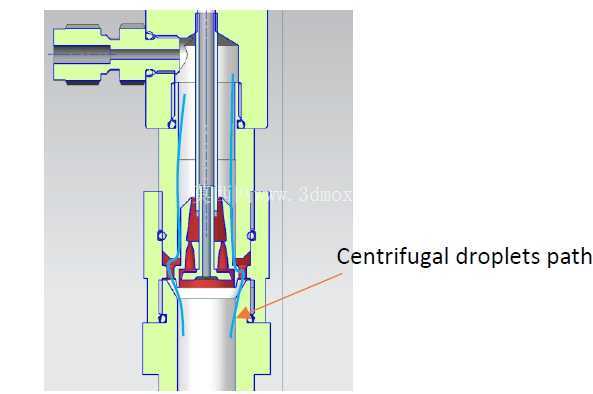

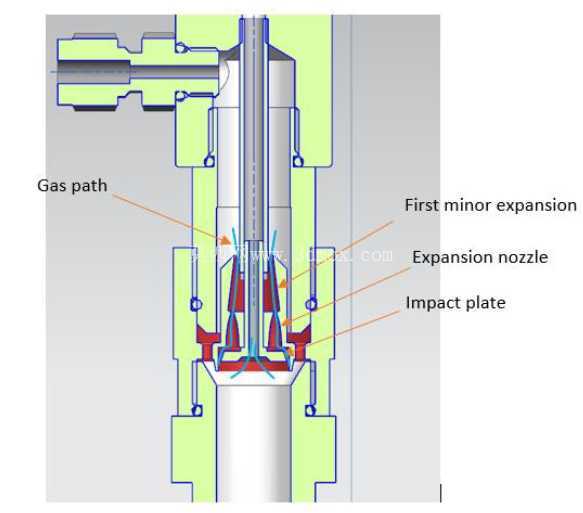

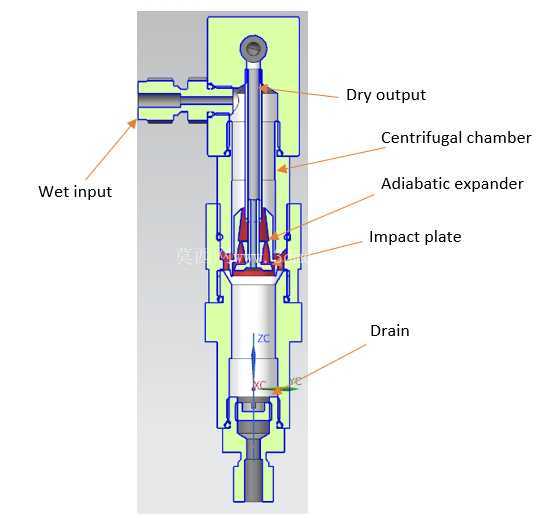

　　从结构功能逻辑来看，整个装置没有设置任何可动的运动部件，完全依靠流体自身的流动特性完成多阶段分离，从根源上降低了设备运行的故障概率，也减少了后期运维的更换成本。第一分离腔采用离心分离结构，湿氢气从侧部切向接口进入腔室后会形成稳定的旋流，在离心力的作用下，密度远大于气体的液态水滴会被甩向腔体内壁，顺着壁面滑落至下部的集液区，这一阶段可以分离掉气流中90%以上的大粒径液态水滴，承担了大部分的粗分离负荷。完成粗分离的气流转折进入第二分离阶段，这一阶段利用绝热膨胀的原理，气流经过缩径的膨胀喷嘴时流速快速提升、压力骤降，气体温度随之降低，气流中裹挟的饱和水蒸气会在低温环境下进一步冷凝成细小液滴，这部分冷凝出的液滴会随气流冲击到内部的同心整流板上，在板壁聚结后汇入集液区，经过这一阶段的处理，气流中的剩余液态水与过饱和水蒸气基本被脱除。

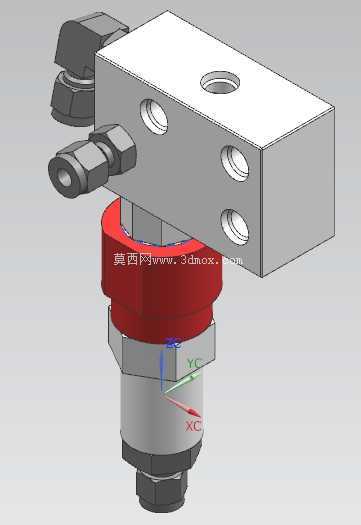

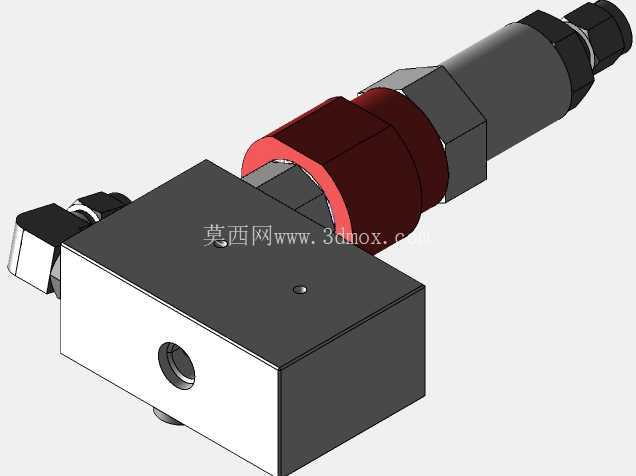

　　从安装适配的角度来看，装置上部采用方块式集成安装座，安装座顶面与侧面预留了多个标准内螺纹接口，既可以作为湿氢气的进气口、干氢气的出气口，也可以根据系统管路的排布需求，预留压力检测、液位检测的仪表安装位，安装座上的四个沉头安装孔可以直接通过螺栓固定在电解槽出口的安装支架上，不需要额外设计转接工装，安装边界紧凑，不会占用过多的系统集成空间。下部的集液段采用金属壳体结构，底部预留了排水接口，可以对接自动排水阀，定期将分离收集的液态水排出装置外，避免集液区液位过高被气流二次携带。

　　在实际选型适配过程中，这类无运动部件的分离装置尤其适配中小产气量的AEM电解水系统，相比传统的滤芯式分离器，它不需要定期更换过滤滤芯，运行阻力更低，也不会出现滤芯被杂质堵塞导致的气路压损升高问题。设计过程中需要重点匹配进气口的流速范围，离心分离段的腔体直径要和额定处理气量匹配，流速过低会导致离心力不足，大粒径水滴无法有效被甩向壁面，流速过高则会导致已经附着在壁面的液滴被气流重新卷起，降低分离效率；膨胀喷嘴的通径设计需要结合系统工作压力做匹配，保证气流经过喷嘴后能达到足够的温降，让饱和水蒸气充分冷凝，同时要控制喷嘴处的压损在系统允许的范围内，避免因为分离装置的压损过大导致整个电解系统的背压升高。

　　装置的整体结构采用模块化设计，上部的集成安装座和下部的分离腔体、集液段之间采用螺纹连接加密封件的结构，装配过程简单，如果后期需要调整处理气量，只需要更换对应通径的喷嘴或者不同直径的分离腔体，不需要重新制作整个上部安装座，能有效缩短设计迭代的周期，也能减少备件的储备种类。在三维建模过程中，需要重点核对各个接口的螺纹规格、安装孔的位置度，保证和现场管路、安装支架的适配性，同时要核算内部流道的转折角度，避免出现流道突变导致的局部涡流，减少不必要的压力损失，还要预留密封件的安装槽位，保证各个连接位置的气密性，避免氢气泄漏带来的安全隐患。
