标准USB公头接插件三维结构设计

　　在消费电子、工业控制、仪器仪表的线束互联场景里，USB公头是应用覆盖度极高的板端与线端互联部件，日常接触的外设供电、数据传输链路里，这类接插件的结构合理性直接决定了连接寿命与信号传输稳定性。做这个结构建模的时候，最先要对齐的是通用USB Type-A公头的物理接口规范，金属插片部分的厚度、接触弹片的排布间距、插合面的倒角角度都要严格匹配通用母座的插合公差，不然实际装配时会出现插接过紧、松脱甚至接触片形变的问题。金属屏蔽壳的部分要做包边压合的结构细节，尾部和线材衔接的位置做了阶梯式的应力释放槽，实际使用中线材反复弯折的时候，应力会集中在槽位的橡胶护套段，不会直接拉扯到内部的接线焊点，很多低价USB线容易在接头位置断线，就是因为应力释放结构的弧度和长度设计不合理，弯折时应力直接传导到焊盘位置导致脱焊。

　　从安装边界来看，这个公头的金属插舌外露长度控制在标准规范的公差范围内，插合后和母座的屏蔽壳搭接量要足够，才能保证电磁屏蔽的效果，避免传输过程中出现信号干扰。外壳的塑胶部分做了防滑的细纹设计，实际插拔的时候手指接触的位置摩擦力足够，不会因为手滑导致插拔施力不对，把接口掰歪。内部的绝缘胶芯部分要把四个接触弹片的位置完全固定，弹片的凸起高度要保持一致，插合的时候每个触点的接触压力均匀，不会出现个别触点接触不良导致的供电不足或者数据丢包问题。

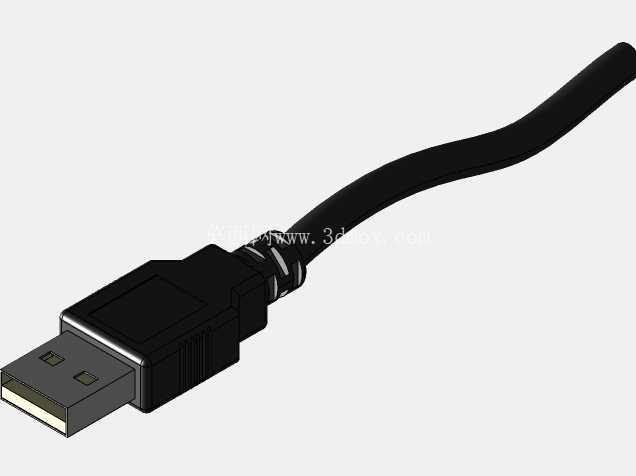

　　建模的时候特意把尾部的线材段做了自然弯曲的形态，不是生硬的直出结构，实际装配中线材从接头引出后本来就会存在自然弯折弧度，做结构干涉检查的时候，要考虑接头在设备插合状态下，线材弯折不会和设备外壳的接口周边结构产生磕碰。很多结构工程师做接插件建模的时候容易忽略尾部护套的锥度设计，锥度过大的话，接头插在设备上时，线材大角度弯折会顶到设备外壳，导致接头没法完全插到位，锥度过小又起不到应力释放的作用，这个模型里的护套锥度是按照实际量产的常用参数做的，既能保证弯折空间，又能给线材足够的支撑。

　　在工业设备的应用场景里，这类USB公头除了常规的数据传输，还会用到设备调试、固件升级的接口上，这时候对接插件的插拔寿命要求比消费电子更高，所以金属屏蔽壳的厚度、接触弹片的材质厚度对应的结构尺寸都做了冗余设计，反复插拔五百次以上也不会出现接触片塌陷、屏蔽壳变形的问题。做结构评审的时候，还要考虑公头和不同厚度外壳的母座适配性，插合后的外露段长度不能过长，不然设备外壳的接口缝隙会太大，防尘效果差，也不能过短导致插合深度不够，轻微拉扯就掉线。另外，塑胶外壳的分模线位置做了隐藏处理，在模型里可以看到分模线设在侧面的棱角位置，实际注塑生产的时候不会在外观面留下明显的合模痕，也不会因为合模飞边影响插拔的手感。

　　很多新手建模的时候会把金属插片的前端做直角处理，实际生产中插片前端必须有导入倒角，不然插合的时候很容易把母座里的接触弹片顶歪，这个模型里的插片前端做了15度的导入角，和母座对插的时候能顺利滑入接触位，不会出现卡滞。内部的胶芯和金属外壳的配合做了0.1mm的过盈量，装配的时候压入到位后不会出现胶芯松动移位的问题，尾部和线材的压接位置也做了滚花结构，护套注塑的时候和塑胶部分的结合力更强，大拉力拉扯线材的时候不会把线芯从接头里扯出来。在做整机结构的干涉检查时，这个公头模型可以直接导入装配体，模拟实际插合状态下，接头和周边结构件的间隙，尤其是在紧凑的工业设备面板上，接口周边的空间往往很有限，提前用准确的模型做间隙验证，就能避免开模后发现接头插不进去、或者和周边螺丝、筋位干涉的问题。
