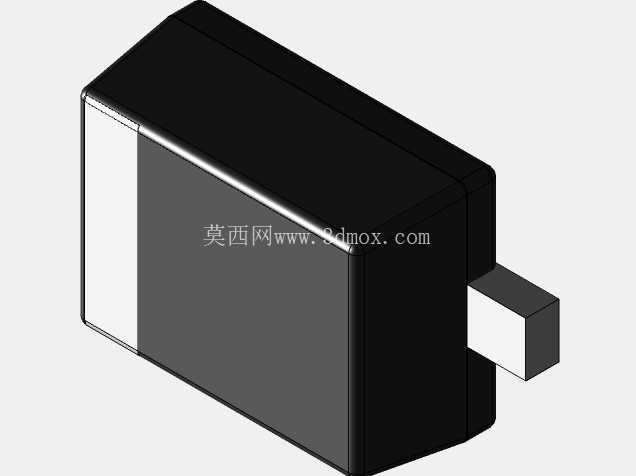

SOD-323封装通用开关二极管三维结构

　　做消费类电源板、工控信号采样板的结构设计时，这类小尺寸贴片开关二极管是板级布局里最容易被忽略但又直接影响装配良率的器件，不少刚入行的工程师画PCB时只看 datasheet 里的二维焊盘尺寸，忽略器件本体的三维高度、引脚伸出长度，最后回流焊后出现器件顶壳、引脚虚焊、和相邻电解电容干涉的问题，这个三维模型就是完全按照实际量产器件的外形公差做的还原，能直接导入PCB结构校验环节做干涉检查。

　　从实际应用场景来说，这类二极管主要用在电源回路的反接保护、信号线路的续流、开关电源的次级整流环节，尤其是小功率便携设备的电源管理板上，因为封装尺寸极小，能在有限的板卡空间里完成单向导通、开关切换的功能，相比直插封装的同规格二极管，SOD-323封装的器件贴装效率更高，适合SMT高速产线批量加工，不需要额外的手工插装工序。

　　设计这个三维模型的时候，首先还原的是器件本体的塑封外壳结构，黑色环氧塑封部分的拔模斜度、边角的圆弧过渡都和实际量产件保持一致，不会出现直角棱边的建模误差——很多网上下载的免费模型把塑封本体做成纯直角方块，导入装配后会和上方的屏蔽罩、绝缘麦拉片出现0.1mm左右的虚假干涉，导致结构工程师反复调整板卡布局，浪费设计时间。模型里的引脚部分还原了实际的弯折角度和伸出长度，引脚端面的镀锡层厚度、引脚和塑封本体的结合位置都做了精准还原，焊盘匹配的时候能直接对应SMT钢网的开口位置，校验锡膏印刷后的器件高度差。

　　从安装边界来说，这个器件的本体长度、宽度、高度都严格对应SOD-323封装的行业通用尺寸，引脚的共面度误差在模型里也做了体现，结构工程师做板卡堆叠的时候，可以直接用这个模型校验器件上方的绝缘片距离、相邻0402封装阻容件的安全间距，避免出现波峰焊后器件歪斜导致的相邻元件短路。另外模型还原了塑封本体表面的标识区域的微小凸起，虽然这个特征不影响装配，但做产品整机的透明外壳渲染、内部结构展示的时候，能让板卡的细节还原度更高，不会出现元器件表面过于光滑失真的问题。

　　实际选型的时候，这类开关二极管的正向导通压降、反向恢复时间是电气参数层面的考量，但结构设计层面最需要关注的就是本体的三维尺寸公差，尤其是不同厂商生产的同封装器件，塑封本体的边角圆弧大小、引脚的弯折高度会有细微差别，这个模型取的是行业内主流量产器件的中间公差值，做通用板卡设计的时候用这个模型做结构校验，能覆盖绝大多数厂商的同封装器件，不会出现换供应商后器件装不进去的问题。比如之前做一款便携充电器的内部结构时，一开始用了简化的方块模型做布局，预留的器件到外壳内壁的距离是0.2mm，结果实际打样后发现二极管本体的边角圆弧比模型小，实际高度超了0.15mm，导致外壳扣合时压到器件，后来用精准的三维模型重新校验，把板卡下移0.2mm就解决了问题，省了两次开模修模的成本。

　　另外在做自动化产线的吸嘴取件仿真的时候，这个模型的顶面平面度、本体的重心位置也和实际器件一致，可以直接导入贴片机的仿真程序里，校验吸嘴取件时的吸附位置是否合理，会不会出现取件偏斜、抛料的问题，很多工厂做新产品导入的时候，都会先用精准的元器件三维模型做贴装仿真，提前发现吸嘴匹配、飞达送料位置的问题，减少首件调试的时间。模型的分件也按照实际器件的结构做了区分，塑封本体、两个引脚都是独立的实体，做有限元热仿真的时候，可以分别给不同部分赋予对应的材料参数，模拟器件满负载工作时的温度分布，校验板卡的散热设计是否合理，不会因为模型是一个整体的实体而导致热仿真结果出现偏差。
