地热发电用常压闪蒸分离罐体结构

　　在地热发电站的凝液回收工段，这类常压闪蒸罐体是衔接高压凝液总管与低压蒸汽回用管网的核心承压设备，区别于密闭压力容器的设计逻辑，其顶部直接连通常压排气或低压蒸汽回收母管，不需要额外配置压力调节阀组来控制罐内压力，依靠罐体自身的容积空间实现高压凝液的压力骤降闪蒸过程。从现场安装的边界条件来看，罐体底部采用裙座式地脚锚固结构，一圈锚栓直接预埋在混凝土基础承台内，锚栓伸出基础的长度、相邻锚栓的孔位间距都严格匹配土建基础的预留孔尺寸，安装时不需要额外加装过渡支架，罐体就位后通过调整垫铁找正垂直度即可完成一次灌浆固定，整体安装高度要满足底部排凝管线的重力流坡度要求，确保分离出的液态凝液可以自流进入后续的凝液回收泵入口，不会出现罐底积液的情况。

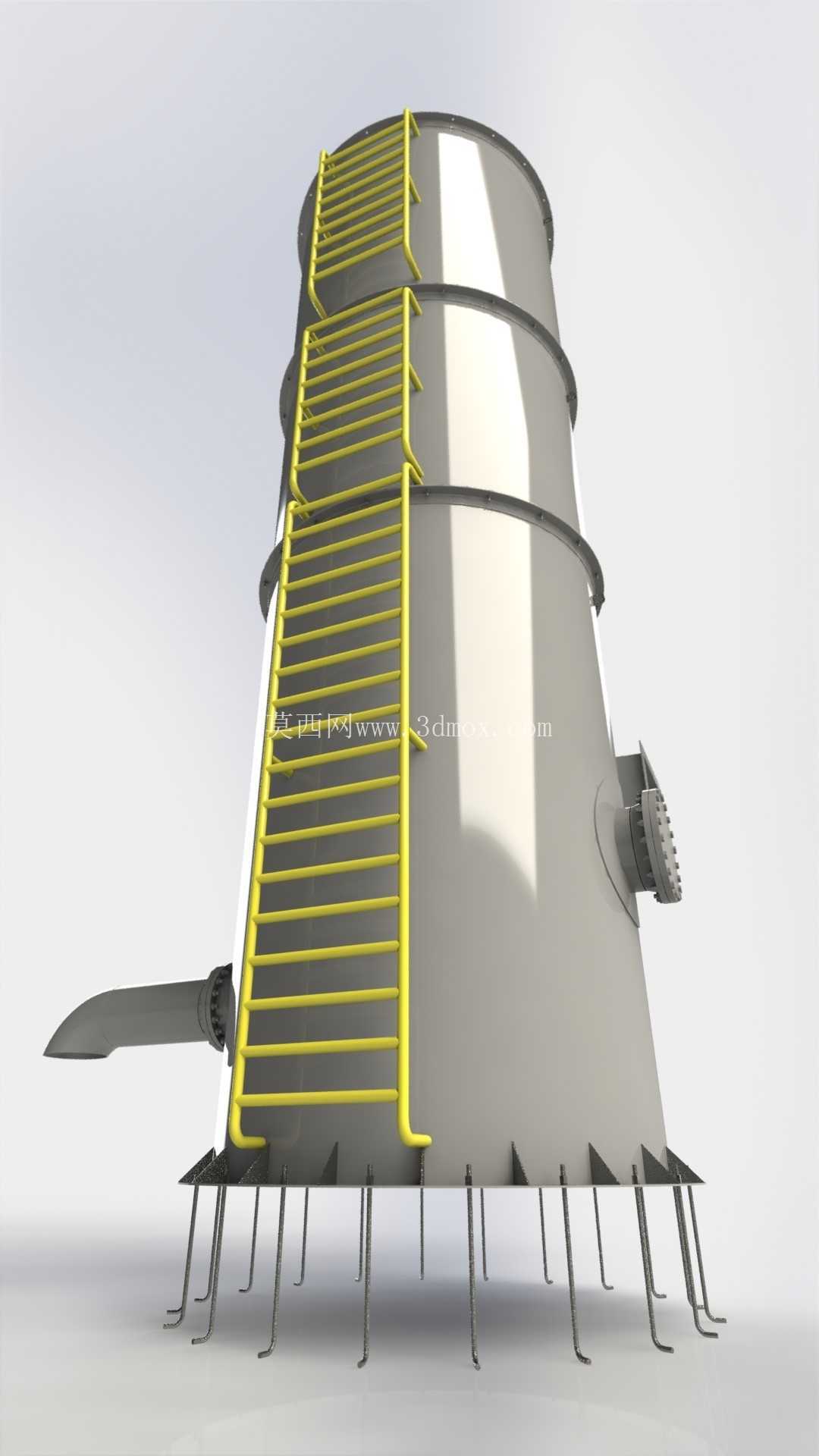

　　罐体侧面沿垂直方向通长设置的直爬梯是日常巡检的专用通道，爬梯的踏步间距、护笼的设置高度都符合工业设备巡检通道的安全规范，爬梯与罐壁之间预留了足够的操作空间，巡检人员携带测温测振仪器上下时不会与罐体外壁的保温层发生剐蹭，爬梯顶部直接连通罐顶的操作平台，方便运维人员定期检查顶部的排气口、压力检测仪表的运行状态。罐体侧面不同高度设置的接管分别对应高压凝液入口、低压蒸汽出口、液位计接口、排污口等不同工艺接口，其中高压凝液入口设置在罐体中上部位置，进入罐体后通过内部的导流挡板降低流体流速，避免高速进入的凝液直接冲击罐壁造成局部冲蚀，同时让流体在罐内形成稳定的旋流场，利用离心力加速蒸汽与液态凝液的分离过程，减少蒸汽带液对后续用汽设备的水击影响。

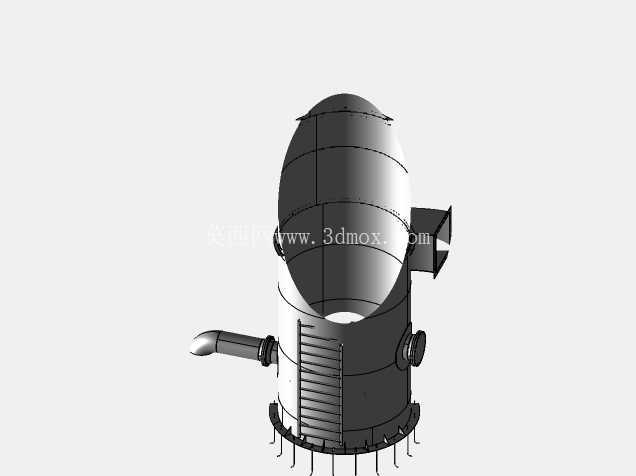

　　从结构设计的逻辑来看，罐体采用上窄下宽的锥段过渡结构，而不是常规的等径直筒结构，这种设计一方面可以降低罐体整体的重心高度，提升户外安装时的抗风载能力，在地热电站多位于开阔多风区域的场景下，不需要额外增加罐体的壁厚来满足风载强度要求，有效控制设备的整体重量；另一方面锥段结构可以让闪蒸过程中上升的蒸汽流速沿罐体高度方向逐渐降低，配合罐顶设置的丝网除沫层，进一步分离蒸汽中携带的细小液滴，提升出口蒸汽的干度。罐体外部的环形加强筋沿筒体高度方向均匀布置，每道加强筋的截面尺寸都经过刚度校核，避免罐体在负压工况下出现失稳变形，毕竟在机组启停过程中，罐内蒸汽快速冷凝可能会形成短时负压，加强筋的设置可以保证筒体的圆度不受影响，不会因为局部变形导致液位计、接管处出现密封泄漏的问题。

　　在实际工艺运行过程中，高压高温的凝液从入口进入罐体后，因为压力突然降至常压对应的饱和压力以下，部分凝液会瞬间闪蒸为低压蒸汽，这些蒸汽经过除沫层分离液滴后从顶部出口送出，可用于电站内部的低压伴热、生水加热等工段，实现余热的回收利用；未闪蒸的液态凝液则在重力作用下沿罐壁下落至罐底，通过液位控制回路调节出口调节阀的开度，将凝液输送回锅炉给水系统进行循环使用，整个过程不需要额外的动力输入，完全依靠流体自身的压力变化实现两相分离。设计时还在罐底设置了定期排污接口，运行过程中可以定期排出沉积在罐底的固体杂质，避免这些杂质随凝液进入后续泵体造成叶轮磨损，排污管的口径设置满足最大排污量的要求，不会因为排污不及时导致罐内杂质堆积影响液位测量的准确性。

　　建模过程中需要重点关注各个接管的方位角与伸出长度，要匹配现场管线的排布走向，避免出现接管与周边管线、钢结构碰撞的问题；爬梯与罐体的连接节点采用可拆卸的抱箍结构，而不是直接焊接在罐壁上，这样在后期罐体做防腐保温施工时，可以局部拆卸爬梯进行作业，不需要整体切割破坏爬梯结构；地脚锚栓的位置要与土建专业的基础图纸反复核对，确保锚栓的中心圆直径、相邻锚栓的间距偏差控制在允许范围内，避免现场就位时出现孔位不对无法安装的问题。
