XL4015降压型DC-DC电源转换板结构设计

　　在小型嵌入式设备、便携锂电供电装置、桌面实验工装的供电链路搭建中，这类基于XL4015芯片的降压转换板是极为常用的电能变换单元，区别于集成度更高的贴片式微型电源模块，这款板卡保留了充足的接线余量与外围元件布局空间，既可以作为独立模块直接串接在供电回路中，也能作为子板嵌入到定制化设备的主板供电区域，适配多类需要宽范围电压输入、稳定低压输出的应用场景。从实际使用场景来看，这类板卡常被用在12V/24V工业传感器供电转接、锂电池组降压给单片机与驱动模块供电、桌面小型3D打印机喷头辅助供电、学生竞赛类机器人的电源分配单元中，相比线性稳压方案，开关降压的转换效率更高，大电流输出下的发热控制更优，不需要搭配体积庞大的散热片就能满足5A以内的持续输出需求。

　　从板卡的功能特性来看，核心的XL4015降压芯片搭配大尺寸储能电感、高低压侧滤波电解电容，输入端保留了螺丝式接线端子，不需要焊接导线就能完成输入电源的可靠连接，输出端同样采用同规格接线端子，方便直接接负载或者外接输出电压微调电位器；板载的小型指示灯可以直观指示电源输出状态，预留的安装孔位分布在板卡四个边角，适配M3规格的铜柱或者螺丝固定，不管是安装在塑料外壳内部的卡槽中，还是直接锁在设备的金属安装板上，都能保证固定强度，不会因为设备运输或者运行中的振动出现接线松脱。

　　设计思路上，这款板卡没有追求极致的体积压缩，而是把元件布局的可靠性放在首位：功率电感与主芯片之间预留了足够的爬电距离，大体积电解电容避开了板卡安装孔的应力集中区域，接线端子的摆放方向统一朝向板卡外侧，方便现场接线操作，不需要在狭窄的设备内部歪着身子拧螺丝；PCB板采用紫色阻焊层，元件丝印清晰，每个外接端口都标注了正负极属性，避免现场接线时出现反接烧板的问题。从安装边界来看，板卡整体为矩形结构，边角做了圆弧处理避免划手，整体厚度控制在元件最高高度以内，也就是顶部电解电容的高度范围，安装时只需要预留对应长宽的平面空间，上方留出不超过电容高度的散热间隙即可，不需要额外预留元件突出的避让空间；输入端的接线端子可以适配16AWG到22AWG的导线，满足大电流输入下的载流要求，输出端端子规格与输入端一致，方便现场布线时统一线材规格，减少物料备货种类。

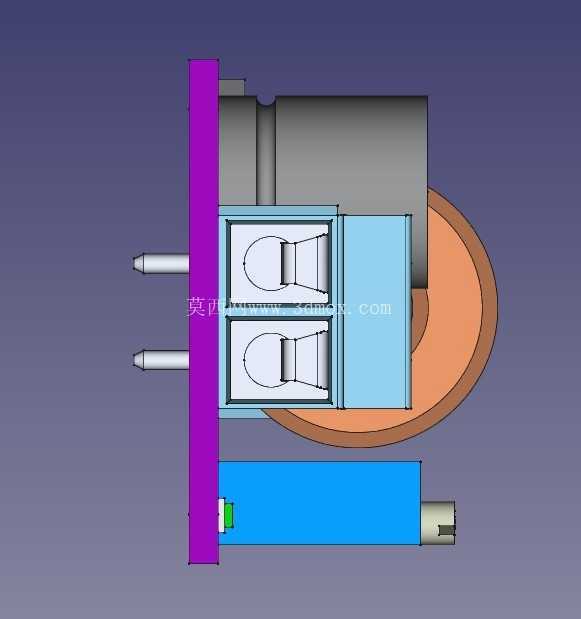

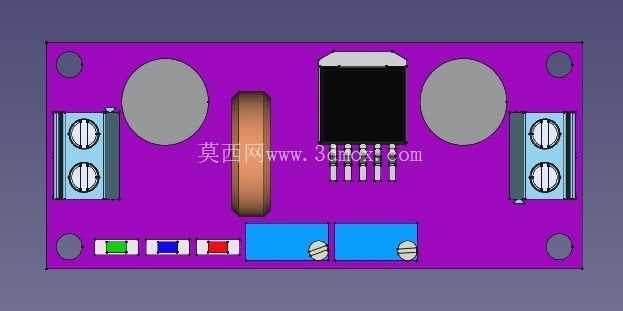

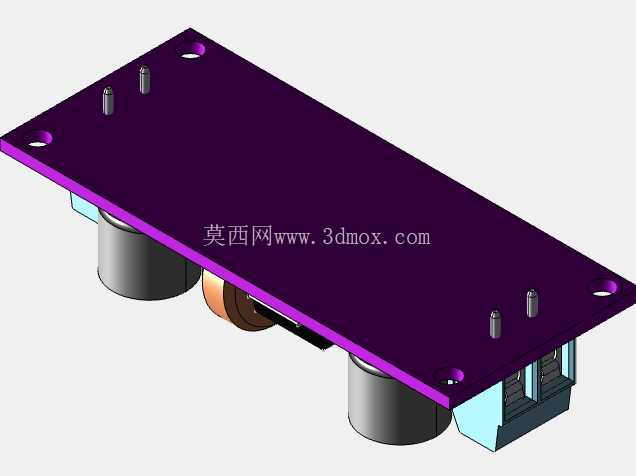

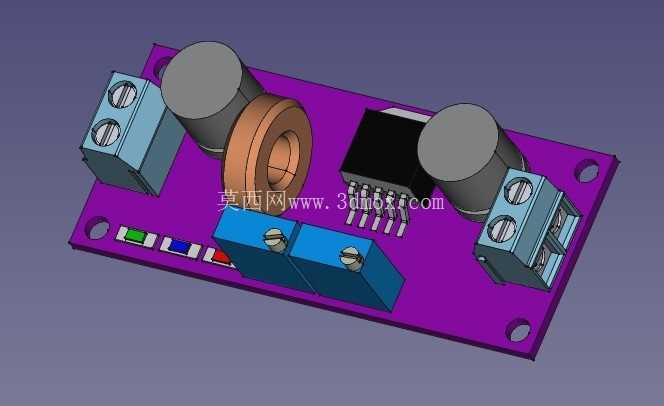

　　在实际结构选型过程中，这类板卡的三维模型可以直接导入到设备整体装配中，提前验证安装孔位的匹配度、接线端子与周边结构件的干涉情况，避免后期打样后出现端子被外壳挡住、电容高度超出外壳内部净空的问题；模型还原了板上所有核心元件的外形尺寸，包括功率电感的环形结构、电解电容的圆柱外形、接线端子的螺丝高度、主芯片的引脚排布，在做结构干涉检查时可以精准判断每一个元件与周边结构的距离，不需要额外简化模型就能完成整机的装配验证。对于需要给这类电源板定制外壳的设计者来说，模型上的安装孔位坐标、元件高度数据可以直接用来提取外壳的固定柱位置、内部避让槽的尺寸，减少实际测绘的工作量，也能避免手工测量带来的尺寸误差，保证外壳装配后不会挤压板上的元件，同时预留出足够的散热空间，让板卡在满负载运行时的热量可以自然流通，不会因为外壳密封导致热量堆积，影响电源转换效率与元件使用寿命。
