导轨安装式机柜温湿度控制恒温装置

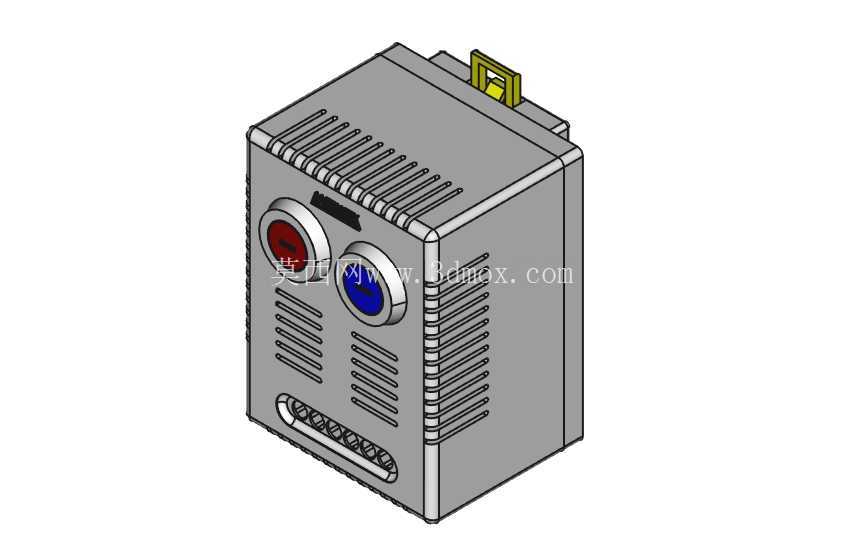

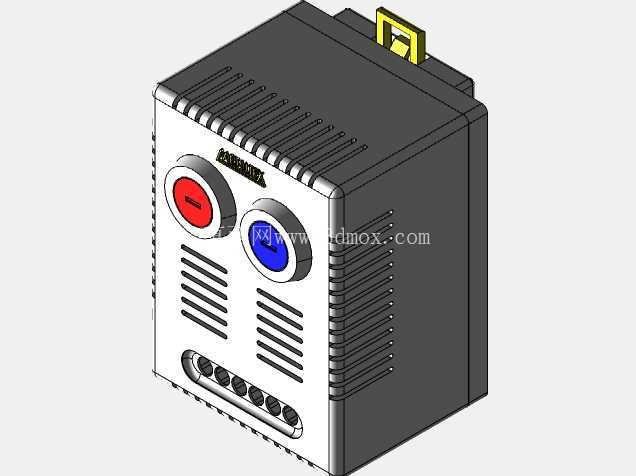

　　在工业电气柜、户外通讯基站机柜、小型电力配电箱体的长期运维场景中，柜内温湿度失衡是引发电子元件老化、绝缘性能下降、触点氧化接触不良的核心诱因之一，这类小型恒温装置正是针对该类场景开发的直装式温控执行部件，可直接卡装在柜体内部标准35mmDIN导轨上，无需额外定制安装支架，适配绝大多数工业柜体的内部安装空间预留规范。从结构设计来看，装置主体采用阻燃ABS工程塑料一体注塑成型的壳体，壳体侧面排布多组横向通风格栅，格栅的开槽角度经过优化，既可以保证内部感温元件与柜内空气的充分对流，又能避免柜体顶部凝露形成的水滴直接滴入装置内部造成电路短路，壳体顶部设置的黄色卡扣是标准DIN导轨的锁止结构，安装时只需将卡扣向上扳起，对准导轨卡入后压下卡扣即可完成固定，单人操作无需额外工具，单台装置的安装耗时不超过十秒，完全适配批量柜体组装的流水线作业节奏。

　　装置正面设置两个带金属包边的调节旋钮，分别对应温度设定阈值与功能模式切换，旋钮外圈做了防滑滚花处理，操作人员佩戴普通劳保手套也可精准旋动调节，不会出现打滑错位的问题，旋钮下方预留的长条状开口是状态指示窗口，内部集成的双色指示灯可直观反馈当前装置的工作状态，无需外接额外指示元件即可让运维人员快速判断温控回路是否正常运行。从功能边界来看，该装置可同时匹配加热与散热两类执行元件的控制回路，当柜内温度低于设定下限值时，装置内部的微动开关触点闭合，接通柜体内部的PTC加热模块回路，提升柜内温度避免凝露产生；当柜内温度高于设定上限值时，触点切换接通散热风扇回路，带动柜内外空气循环降低内部温度，整套控制逻辑无需外接PLC或额外的温控模块，装置本身即可完成独立的阈值判断与回路通断控制，大幅简化小型柜体的温控回路设计复杂度。

　　在建模过程中，壳体的分型面位置做了精准还原，格栅的开槽深度、卡扣的弹性形变预留量、旋钮的转动行程间隙都按照实际量产零件的公差要求做了对应设置，安装导轨的卡槽尺寸完全符合DIN导轨的标准截面参数，设计人员在做柜体内部布局三维校核时，可直接将该模型导入装配体，验证装置与周边断路器、接线端子、走线槽的安全间隙，避免实际组装时出现元件干涉、走线空间不足的问题。装置的接线端子设置在壳体底部，采用栅栏式接线结构，端子的螺丝孔位、压线片的尺寸都匹配常规RV冷压端子的压接规格，建模时也预留了接线后的线缆弯曲空间，确保设计阶段完成的布线方案在实际装配时无需二次调整。

　　不同于大型工业温控系统，这类小型恒温装置的核心设计诉求是高可靠性与低维护成本，整个装置内部无复杂电子电路，核心感温元件采用双金属片结构，抗振动、抗电磁干扰能力强，可在高粉尘、强电磁辐射的工业现场长期稳定运行，建模时也对内部元件的安装位置做了对应还原，壳体的壁厚、内部筋位的排布都参考了实际量产产品的结构强度要求，确保模型不仅具备外观展示效果，也可用于结构受力模拟、安装干涉校核等实际工程设计环节。
