DIN导轨安装式电气固定卡扣结构

　　在工业电气柜、自动化控制盘、低压配电模组的装配场景中，导轨式安装结构是目前电气元件集成最通用的固定方案，这款适配35x7.5规格DIN omega导轨的卡扣结构，正是为小型电气元件、信号变送模块、微型电源类器件提供免螺丝快装的核心连接部件。不同于传统螺丝固定的安装方式，这类卡扣结构可以让元件在导轨上实现推入即锁定、拨动即可拆卸的操作，大幅缩减柜内元件的装配与后期维护更换的工时，在批量组装的生产线电气配套场景中，这类卡扣的可靠性直接影响整套电气系统的长期运行稳定性。

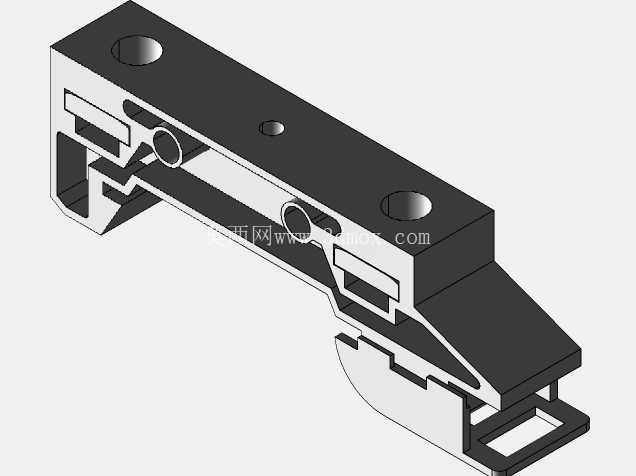

　　从结构设计逻辑来看，这款卡扣采用一体式悬臂弹性锁止结构，主体承载部分做了加厚的实体设计，上方预留的三个沉头安装孔可以直接通过螺丝将卡扣与待固定的电气元件壳体锁紧，孔位的沉头深度经过匹配计算，安装后螺丝端面不会突出卡扣上表面，避免元件堆叠安装时出现干涉。锁止端的悬臂结构做了渐变厚度的过渡处理，靠近固定端的位置厚度更大，保证长期使用不会出现塑性形变，末端的卡爪做了导向斜角设计，安装时对准导轨上沿推入，斜角会顺着导轨边缘引导悬臂产生弹性形变，直到卡爪完全卡入导轨下沿的卡槽后，悬臂回弹完成锁定，整个安装过程不需要额外工具，徒手即可完成。针对35mm标准DIN导轨的安装边界，这款卡扣的横向跨距完全覆盖导轨7.5mm的高度尺寸，卡爪的咬合深度预留了0.3mm的间隙余量，既不会因为间隙过大导致元件在导轨上出现窜动，也不会因为公差配合过紧导致安装拆卸时阻力过大。卡扣侧面的镂空结构并非减重设计，而是为了在注塑成型时减少壁厚不均导致的缩痕，同时也能为弹性悬臂提供形变的让位空间，避免卡扣在反复拆装过程中出现应力集中导致的断裂。

　　在实际工程应用中，这类卡扣常配套在小型信号隔离器、端子模组、微型变压器、工业通讯模块等产品上，相比金属材质的导轨卡扣，工程塑料材质的卡扣本身具备一定的绝缘性能，不需要额外增加绝缘垫片就能满足电气安规的爬电距离要求，同时塑料材质的阻尼特性可以吸收设备运行时产生的微幅振动，避免长期振动下卡扣松脱导致元件移位。设计过程中需要重点关注的是悬臂的弹性形变量，按照35mm导轨的标准公差范围，卡扣的最大形变量需要覆盖导轨宽度的上偏差，同时保证卡入后卡爪与导轨的搭接量不小于2mm，即使在温度变化导致塑料件出现轻微热胀冷缩的情况下，也不会出现锁止失效的问题。

　　卡扣上表面的安装孔位间距参考了主流小型电气元件的通用安装孔距，不需要额外修改元件壳体的孔位就能直接适配，对于非标定制的小型电气模组来说，直接选用这款成熟的卡扣结构，可以省去自主研发导轨锁止结构的开模与测试成本，缩短产品的开发周期。在安装空间的适配性上，这款卡扣的整体厚度控制在较低的尺寸范围内，安装后元件背面与导轨表面的间隙控制在1.2mm，既预留了走线的空间，也不会因为间隙过大导致元件突出柜内安装面过多，浪费电气柜的内部安装空间。卡爪末端设计了方便拆卸的拨片结构，后期维护时只需要用一字螺丝刀撬动拨片，就能让卡爪脱离导轨卡槽，轻松取下元件，不需要在柜内狭小的空间内操作多颗固定螺丝，大幅提升后期运维的效率。针对工业现场可能出现的高低温环境，这款卡扣的结构设计在壁厚过渡位置都做了R角处理，避免应力集中，即使在-20℃到60℃的常规工业环境温度范围内，塑料材质的物理性能出现小幅波动时，卡扣的锁止力也能维持在可靠范围内，不会出现低温脆断或者高温软化松脱的问题。
