黄铜异径螺纹转接接头结构设计

　　这款黄铜材质的异径螺纹转接件，是管路系统里极为常用的变径转接部件，日常在民用给排水、暖通空调管路、小型工业流体输送管线、气动系统布管场景中都能见到它的身影，核心作用是实现两种不同公称通径的内螺纹、外螺纹管路端口的可靠对接，解决管路布设时不同管径部件的匹配问题，避免因管径不匹配额外增加转接段带来的泄漏风险与成本浪费。从结构设计逻辑来看，这类转接件采用外六角主体加两端螺纹的经典结构，中部的外六角结构完全适配标准活动扳手、开口扳手的夹持尺寸，安装时可以稳定施加扭矩，不会因为夹持面打滑损伤管件表面，也能保证螺纹旋合时的同轴度，避免偏斜导致的螺纹乱牙、密封失效问题。

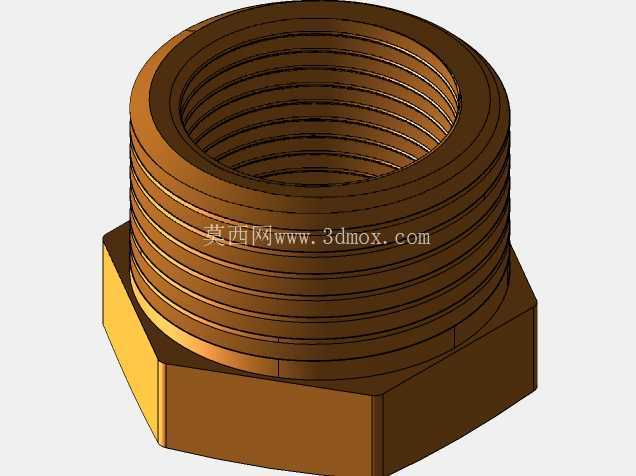

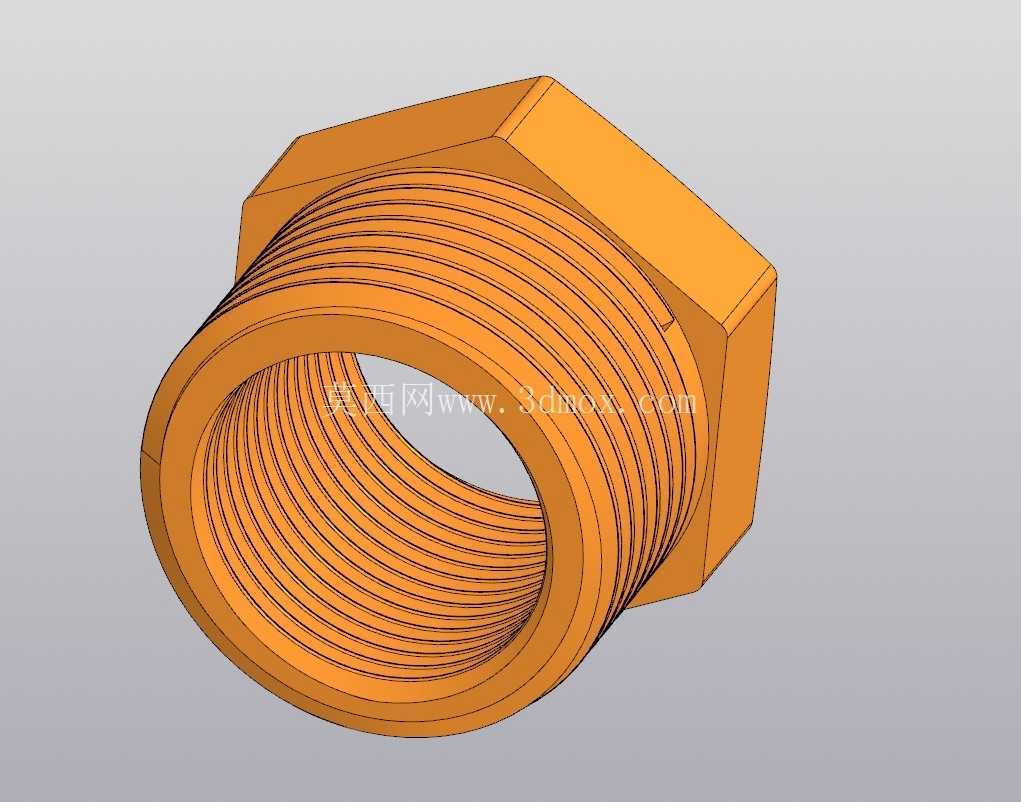

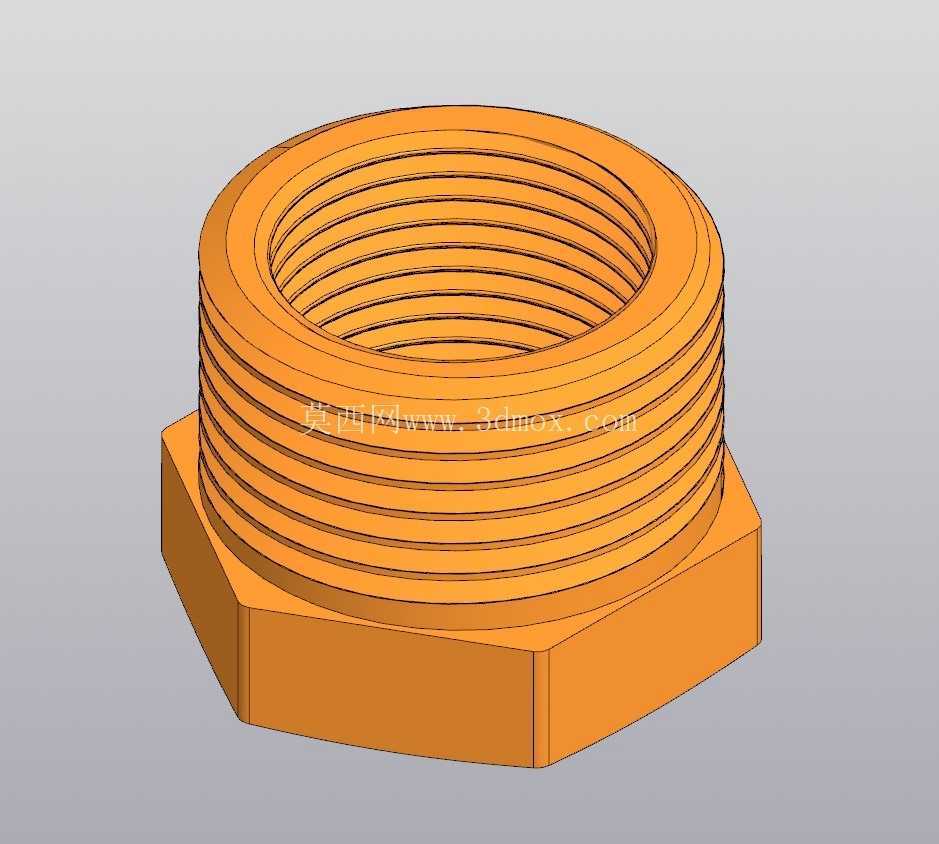

　　大端为1英寸外管螺纹，小端为3/4英寸内管螺纹，属于常见的异径补芯类结构，螺纹段的长度设计充分考虑了常规管路的旋合深度要求，外螺纹段长度适配标准内螺纹端口的旋合量，既不会因为旋入过深顶触对接管件内部流道造成通径缩减，也不会因为旋合长度不足导致连接强度不够、承压时出现松脱泄漏。材质选用黄铜，一方面是因为黄铜具备优良的切削加工性能，在车削加工螺纹时可以获得较高的螺纹精度与表面光洁度，螺纹牙型饱满，旋合时的配合顺畅度更好，另一方面黄铜的耐蚀性适配多数民用供水、低压气动、普通暖通介质的输送要求，长期使用不会出现锈蚀卡滞的问题，后期管路维护拆卸时也能轻松旋开，不会像普通碳钢件那样锈死在管路上。

　　建模过程中，螺纹部分的处理需要严格遵循55度非密封管螺纹的牙型参数，牙顶与牙底的圆弧过渡要符合标准要求，保证实际加工后螺纹的互换性，避免出现同规格螺纹无法旋合的问题；六角主体的棱角处做了微小的倒角处理，既可以去除加工后的锐边避免安装时划伤操作人员，也能在电镀或者表面钝化处理时减少应力集中，提升表面处理层的附着均匀性。内部流道采用等径过渡设计，从大端到小端的流道变径处做了平滑的圆弧过渡，没有突兀的直角台阶，流体经过时的局部阻力损失更小，不会在变径位置形成涡流造成不必要的压力损耗，也能减少介质中杂质在变径位置的沉积堵塞风险。

　　安装边界方面，这类转接件的六角对边尺寸严格遵循对应管径的管件标准，安装时需要预留的扳手操作空间和同规格外螺纹管件一致，不需要额外扩大安装操作空间，在狭小的管路布设空间里也能顺利完成安装作业；承压能力方面，黄铜材质搭配标准管螺纹的设计，完全满足民用给排水、低压气动系统1.6MPa以下的工作压力要求，密封时配合常规的生料带、液态生料带即可实现可靠密封，不需要额外加装密封垫片，安装工序更为简便。在实际选型使用时，需要注意两端螺纹的类型匹配，这款转接件的G型管螺纹属于非密封圆柱管螺纹，适配同标准的圆柱内螺纹、圆柱外螺纹端口，如果是和锥螺纹端口对接，需要额外注意密封材料的填充量，保证锥度配合位置的密封可靠性。建模时的壁厚设计也充分考虑了黄铜材质的强度特性，最小壁厚位置满足长期承压下的强度要求，不会因为水压波动、管路轻微振动出现开裂问题，六角部位的厚度也足够承受安装时的最大拧紧扭矩，不会因为扳手施力出现六角变形、拧圆的问题。
