高鲁泽快接式大电流微动开关结构设计

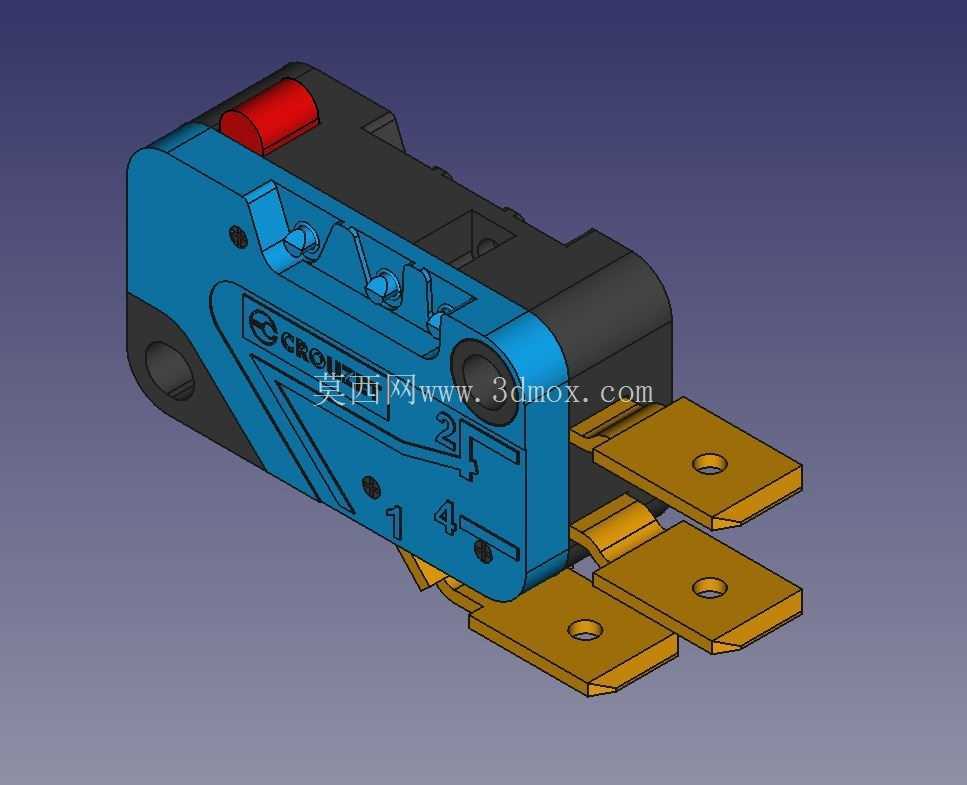

　　做设备电气控制回路选型的时候，很多工程师容易忽略微动开关的载流能力与安装适配性，尤其是在工控柜、大功率家电、工业电动工具这类需要直接通断负载电流的场景里，普通插片式微动开关往往会因为端子接触面积不足、触发行程冗余不够，出现长期工作后触点烧蚀、安装对位偏差导致触发失效的问题。这款带大电流快接端子的微动开关，在结构设计上首先解决的就是载流与安装的核心痛点。从结构布局来看，主体采用阻燃PA66材质的蓝色壳体，顶部设置红色按压式触发钮，触发钮下方内置瞬动式触点机构，能保证触发过程中触点快速闭合与分断，避免拉弧持续烧蚀触点表面，适合AC250V工况下10A以上的负载通断需求，不需要额外搭配中间继电器转接，能直接简化控制回路的布线结构。

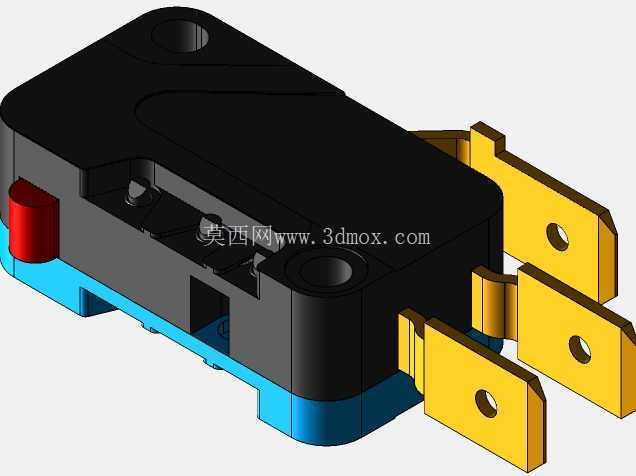

　　端子部分采用三片式大尺寸黄铜镀锡插片，插片厚度达到1.2mm，宽度比常规微动开关的6.3mm插片宽出4mm，每片插片上都预制了φ4.2mm的安装孔，既可以适配常规快接端子插拔，也能通过螺丝直接压接导线，在振动较大的工程机械、园林工具设备上使用时，不会因为长期振动出现端子松脱、接触电阻变大的问题。设计建模的时候，首先要确认触发行程的边界参数：触发钮的自由状态高度距离壳体基准面为7.2mm，按压至触点动作的行程为1.8mm，全行程按压到底的总行程为3.2mm，过行程余量留足1.4mm，能避免安装时因为压头对位过紧导致开关长期处于受力状态，缩短内部弹簧的疲劳寿命。

　　安装边界上，壳体两侧预留了两个φ3.1mm的固定孔，孔中心距为21.5mm，固定孔距离壳体底部的高度为2.6mm，安装时可以直接用M3螺丝固定在设备的安装板上，不需要额外加装固定支架，能压缩安装空间。壳体表面预制的端子编号1、2、4分别对应公共端、常闭端、常开端，建模时将编号做0.2mm深度的凹刻处理，装配接线时不需要额外对照说明书就能快速识别端子定义，减少接线错误的概率。触发机构的内部传动杠杆做了等强度设计，杠杆厚度为0.8mm，采用不锈钢冲压成型，触发钮的压力传递到杠杆后能均匀作用在触点弹片上，不会出现偏磨导致的触点接触不良问题。

　　在实际应用场景里，这类微动开关可以用在电动工具的扳机触发、工控设备的门盖安全联锁、园林机械的操作手柄位置检测、大功率家电的门控开关位置，因为载流能力足够，不需要额外扩容触点容量，能降低整套控制方案的物料成本。建模过程中需要注意端子与壳体的配合公差，插片与壳体注塑嵌合的位置要做0.1mm的过盈配合，避免长期使用后端子出现松动扭转，同时壳体的分模线要设置在侧面不影响安装的位置，避免分模线的飞边影响开关与安装面的贴合度。红色触发帽采用POM材质，耐磨性能优异，长期反复按压不会出现明显的磨损凹陷，触发帽与壳体的配合间隙控制在0.15mm，既能保证按压顺畅，也能防止灰尘、切削液从触发钮的缝隙进入壳体内部，在有少量粉尘、溅水的工况下也能稳定工作。
