平行面抛光打磨工业设备结构设计

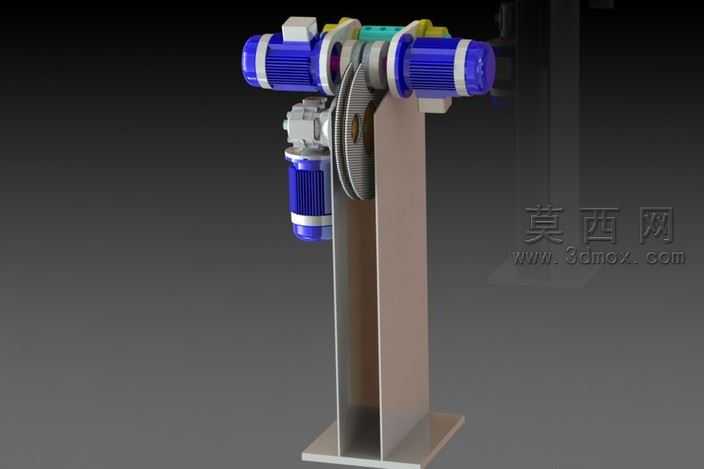

本作品为面向平行面加工场景的抛光作业设备三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，依托三维建模软件完成全零部件的参数化搭建，从核心执行单元到支撑结构均实现1:1比例还原，可直接用于结构验证、装配干涉检查与后续工程出图工作。模型整体采用立式悬臂支撑结构，底部为方形落地式安装基座，通过加厚板材的结构设计保障设备运行时的整体稳定性，避免抛光作业过程中因磨头接触工件产生的振动影响加工精度；垂直支撑立柱采用矩形截面型材结构，兼顾结构强度与轻量化需求，为上部的动力与执行组件提供可靠的承载基础。设备的动力单元采用多组伺服驱动电机布局，分别对应不同方向的抛光作业工位，可实现平行面的多工位同步加工，有效提升工件表面处理的作业效率；动力传输路径通过带传动结构实现扭矩传递，建模过程中精准还原了带轮的齿形结构、传动带的张紧安装位置，以及各传动部件之间的装配间隙，确保虚拟装配状态下传动逻辑完全符合实际机械运行原理。磨头执行组件的建模细化了抛光轮的安装结构、进给调节机构，可直观展示抛光作业时的工作面接触状态，方便设计人员验证平行面加工时的磨头行程覆盖范围。材质渲染阶段针对不同零部件做了差异化的材质表现：驱动电机外壳采用哑光蓝色工业漆材质，还原工业电机的真实外观质感；金属传动部件、支撑立柱与基座采用拉丝不锈钢与磨砂金属材质，体现金属加工件的表面纹理与金属光泽；传动带采用黑色橡胶材质，添加细微的表面颗粒质感提升真实度；整体渲染采用深色影棚背景，通过定向打光突出设备的结构层次与部件细节，清晰展现各组件的装配关系与空间位置。设计思路围绕平行面抛光的实际作业需求展开，通过多电机独立驱动的布局，可实现不同抛光工位的转速独立调节，适配不同材质工件的抛光工艺要求；立式结构的设计大幅缩减了设备的占地面积，同时方便工件的上下料操作；整体结构预留了充足的维护操作空间，传动组件与动力单元的安装位置均考虑了后期检修、易损件更换的操作便利性，模型完整还原了从动力输入、扭矩传递到抛光执行的全流程结构，可作为同类表面处理设备设计的参考方案，也可用于机械结构教学、设备展示演示等场景。
