台式双轮砂轮机工业打磨设备三维设计

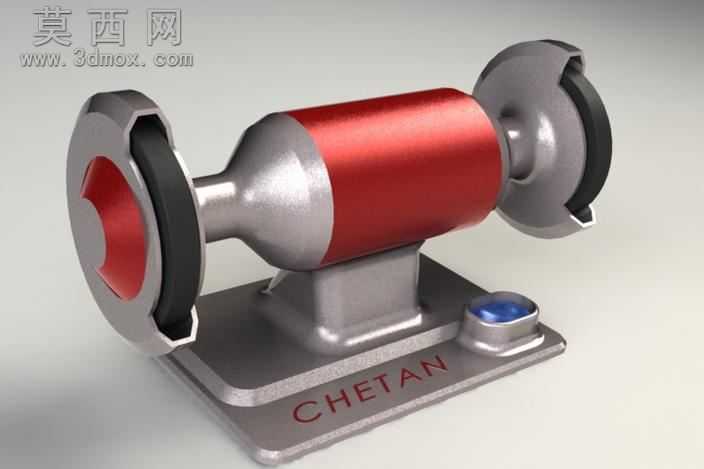

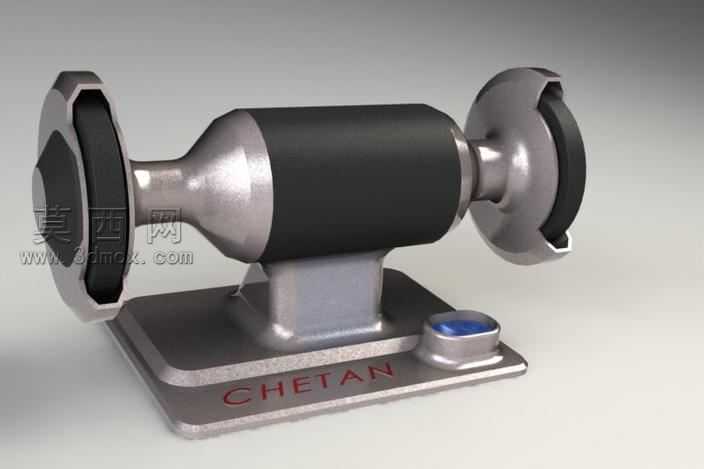

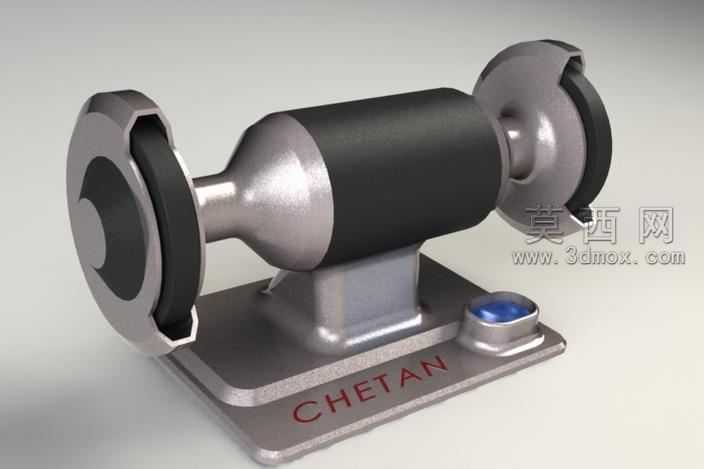

本作品为台式双轮砂轮机的三维建模设计成果，整体建模过程以工业级台式砂轮机的真实结构为参照，在三维软件中完成全参数化的零件搭建与整体装配。建模阶段首先从底座结构入手，采用带圆角过渡的矩形加厚实体构建底座主体，底座表面预留了电机安装定位凸台、开关组件安装槽位，同时在底座正面蚀刻品牌标识区域，通过草图拉伸与实体切除命令完成标识的凹陷效果，还原真实设备的铭牌细节。中部的电机壳体采用回转类特征建模，先绘制电机外壳的半剖面轮廓，通过旋转凸台命令生成主体筒状结构，两端预留砂轮安装轴的伸出孔位，壳体表面做哑光金属质感的分区处理，中段做防滑磨砂纹理的材质区分，两端端盖做亮面金属倒角处理，还原工业电机的真实外观质感。两侧的砂轮组件分别构建了砂轮夹紧法兰、防护挡边、砂轮基体三个核心零件，法兰采用带缺口的圆盘结构，通过圆周阵列命令完成缺口的均匀分布，砂轮基体采用硬质磨料的材质参数设置，表面做细微的颗粒质感纹理，还原砂轮的粗糙磨削面特征。底座侧方的开关组件采用独立零件建模，按钮部分做半透明蓝色塑料材质设置，开关底座与底座安装槽做精准的配合约束，保证装配后无干涉错位。整体装配过程严格按照真实设备的装配逻辑添加配合关系，电机与底座采用同轴与面重合约束，两侧砂轮轴与电机输出轴采用同轴约束，所有活动部件预留合理的装配间隙，还原真实设备的可动结构逻辑。渲染阶段采用工作室三点布光方案，主光源从斜上方45度投射，突出金属壳体的高光反射质感，辅助光源从侧方补光弱化阴影死区，底部添加弱反光地面，烘托设备的工业质感，材质参数调整阶段针对金属部件调整反射率与粗糙度数值，塑料部件调整漫反射与透明度参数，磨料砂轮调整凹凸纹理强度，最终呈现的渲染效果贴近真实工业设备的视觉表现，完整还原台式砂轮机的结构特征与外观细节，可用于工业设备展示、五金加工场景搭建、相关教学演示等用途。
