平行轴外啮合双齿轮传动组件结构

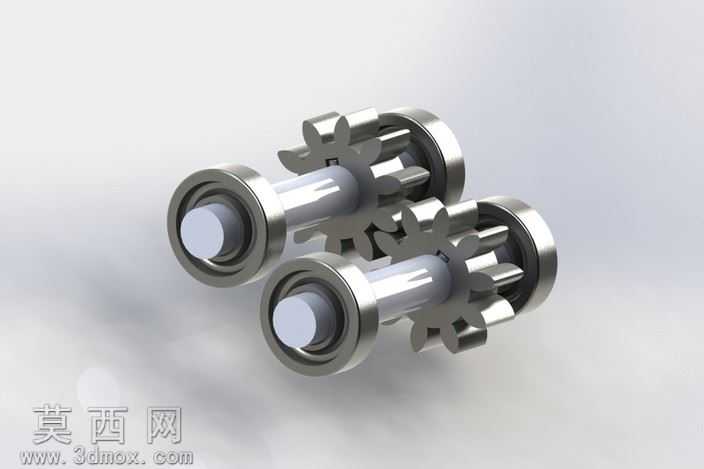

本作品为平行轴布置的外啮合圆柱齿轮传动组件三维建模成果，建模过程严格遵循机械设计中齿轮传动的标准规范，首先完成核心传动零件的参数化构建：针对两个模数、齿数完全一致的直齿圆柱齿轮，按照标准渐开线齿廓生成逻辑绘制齿形轮廓，通过拉伸、阵列特征完成轮齿、轮辐、轮毂的一体化建模，保证齿距、齿厚、齿顶高、齿根高的参数完全符合啮合传动的公差要求，避免后续装配出现干涉卡滞问题。配套的两根传动转轴采用阶梯轴结构设计，根据轴上零件的装配定位需求设置不同轴径段，分别预留齿轮安装位、轴承配合位与轴端定位结构，轴肩尺寸经过校核，既满足零件轴向定位的强度要求，也不会对相邻零件的装配造成阻碍。转轴两端配置的深沟球轴承按照标准轴承尺寸参数建模，完整还原内圈、外圈、滚动体、保持架的细节结构，保证轴承与轴径、轴承座孔的配合尺寸符合基孔制、基轴制的配合公差要求。装配阶段采用自下而上的装配逻辑，先完成单根轴上齿轮与轴承的同轴装配，添加同轴度、轴向端面贴合的配合约束，再将两根轴系组件按照标准中心距进行平行布置，添加两齿轮的齿面接触配合约束，保证轮齿啮合侧隙处于合理范围，既可以顺畅传递回转运动，也不会因侧隙过大产生传动冲击。渲染阶段采用金属材质体系，齿轮与转轴赋予哑光合金钢材质，调整金属粗糙度与反射参数还原机加工金属的质感，轴承滚动体赋予高抛光轴承钢材质，体现滚动体的高光金属特性，背景采用浅灰渐变环境光，通过三点布光方案突出组件的结构层次与零件轮廓，清晰展现外啮合齿轮传动的运动传递逻辑：动力输入后单根转轴回转，通过轮齿啮合带动另一根转轴做反向等速回转，两端轴承为轴系提供稳定的回转支撑，降低传动过程中的摩擦阻力，整套模型结构完整，装配关系准确，可用于齿轮传动原理演示、机械结构教学参考等场景。
