卧式电机驱动皮带传动机构三维设计

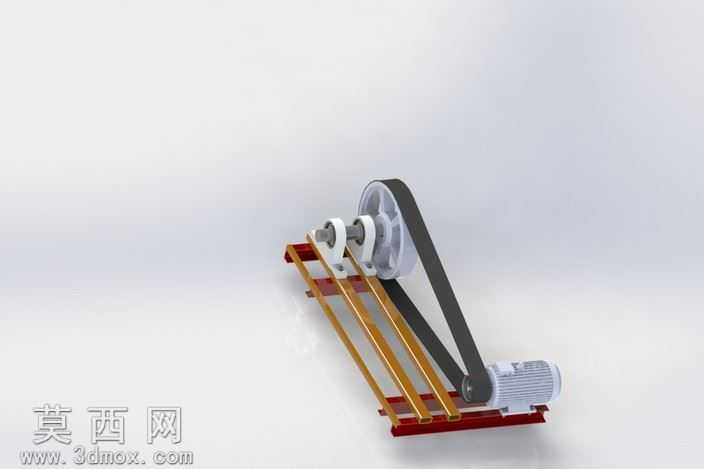

本作品为卧式电机驱动的皮带传动机构三维设计，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各组成部件的尺寸比例、装配关系进行精准还原。整体结构包含卧式驱动电机、主动带轮、从动带轮、V型传动皮带、带轮轴承座、安装滑轨底座、机架固定组件等核心部分，建模时先通过草图绘制各零件的截面轮廓，再通过拉伸、旋转、切除等基础特征命令完成单个零件的实体构建，针对带轮的轮槽结构、轴承座的安装孔位、滑轨的导向槽结构均做了精细化的特征处理，确保零件细节符合实际加工的工艺要求。装配阶段采用自下而上的装配逻辑，先完成轴承与带轮、电机与主动带轮的子装配，再通过同轴配合、面重合配合、距离配合等约束关系将所有部件固定在铝型材搭建的滑轨底座上，预留了带轮中心距的调节空间，还原了实际皮带传动机构张紧调节的结构设计。材质与渲染阶段，为电机外壳赋予哑光灰铸铁材质，带轮赋予深灰铸铁材质，传动皮带赋予黑色橡胶材质，安装滑轨赋予金色阳极氧化铝材质，机架固定件赋予亮红色烤漆金属材质，轴承部分赋予银色抛光钢材材质，通过添加环境光源、设置柔和的阴影效果、调整材质的反光度与粗糙度参数，渲染出的效果图清晰展现各部件的材质质感与结构层次。设计思路上，该机构采用开口式皮带传动布局，电机卧式安装降低整体重心，滑轨式底座可灵活调整两带轮的中心距，实现皮带张紧度的便捷调节，从动轮侧采用双轴承座支撑结构提升转动稳定性，整体结构紧凑、传动路径清晰，可作为通用机械动力传输单元的参考设计，建模过程中对传动部件的干涉情况做了全面检查，确保各运动部件无结构干涉，转动副的活动范围符合实际运行需求。
