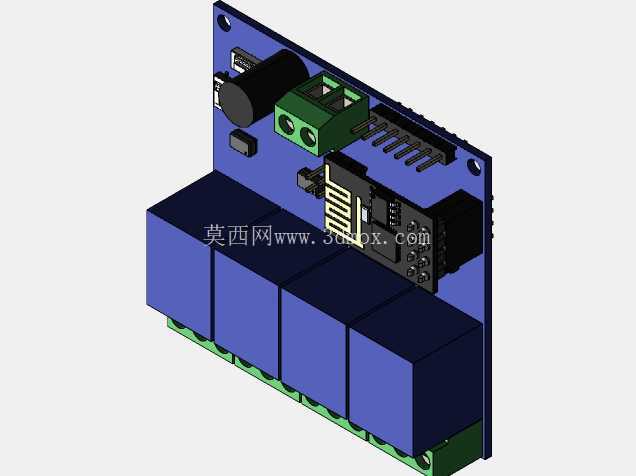

四通道ESP8266继电器控制模块结构设计

　　在工业现场的分布式控制、智能家居的回路改造、小型实验装置的远程启停场景里，这类集成了WiFi通讯能力的多通道继电器模块，是替代传统有线控制链路的高性价比方案。做这个模块的三维结构设计时，首先要考虑的是板载元件的布局干涉问题——四个继电器沿板边一字排开，每个继电器的触点侧预留接线端子的操作空间，接线端采用绿色插拔式端子排，端子的插拔方向垂直于PCB板面，安装在电控箱导轨上时，不用拆下模块就能完成外部控制线的接驳，这点是现场运维人员反复提的需求，之前用过的一些模块端子朝向板面内侧，接线时要把整个模块拆下来，接完再装回去，调试效率极低。

　　板载的ESP8266核心板采用卧式插装结构，没有用直插的竖装方式，主要是考虑到电控箱内的垂直空间限制，很多小型电控箱的内部净空高度只有40mm左右，竖插的WiFi模块天线会顶到箱盖，卧式安装后整体板面最高元件的高度控制在28mm以内，完全适配薄型电控箱的安装要求。电源输入部分单独做了隔离布局，高压输入端子和低压控制电路之间留了3mm的爬电距离，板上的电源指示灯、每个通道的动作指示灯都布置在继电器和核心板之间的空位，不用额外占用板面空间，模块通电后从正面就能直观看到每个通道的吸合状态，排查故障时不用拿万用表挨个测触点。

　　安装孔位设计在PCB的两个对角，孔径3.2mm，适配M3的自攻螺丝或者铜柱固定，两个安装孔的中心距是68mm，和市面上通用的四路继电器模块安装尺寸完全兼容，老设备改造时可以直接替换原有模块，不用重新在安装板上打孔，这点在做旧设备智能化升级的时候能省不少现场加工的工作量。模块的继电器触点端和控制端做了物理分区，高压接线区和低压通讯区在板上有明确的丝印分界，避免现场接线时把高压串到控制回路里烧损核心板。

　　从结构强度上看，PCB板采用1.6mm厚的FR-4板材，四个继电器的重量均匀分布在板的下半部分，安装后不会因为继电器的自重导致板面弯曲，板上的大电容、电源接口这些较重的元件都布置在靠近安装孔的位置，抗振动性能满足工业现场的一般使用要求，在小型设备的控制柜里，不会因为设备运行的振动导致元件虚焊。WiFi天线的位置特意避开了继电器的金属外壳，减少金属屏蔽对无线信号的衰减，实际测试时在封闭的金属电控箱内，信号强度也能满足10米范围内的稳定通讯，不用额外外接延长天线。

　　每个继电器的触点额定负载按照常用的10A阻性负载设计，结构上预留了灭弧腔的空间，触点动作时的飞弧不会影响到周边的低压元件，板上的续流二极管紧贴继电器线圈引脚布置，能最大程度吸收线圈断开时的反向电动势，减少对核心控制电路的干扰。模块的整体外轮廓尺寸控制在75mm*55mm以内，比同通道数的传统有线继电器模块占用的安装空间更小，在紧凑的设备内部布局时，能给其他元件留出更多的安装余量。做三维建模的时候，每个元件的建模公差都控制在0.1mm以内，特别是接线端子、排针这些接插件的尺寸，完全按照实物的实际尺寸绘制，做整机装配仿真的时候，不会出现接插件干涉、端子插拔空间不足的问题，结构设计人员可以直接把这个模型导入到整机的装配文件里，不用再重新测绘元件尺寸，能大幅缩短电控部分的结构设计周期。
