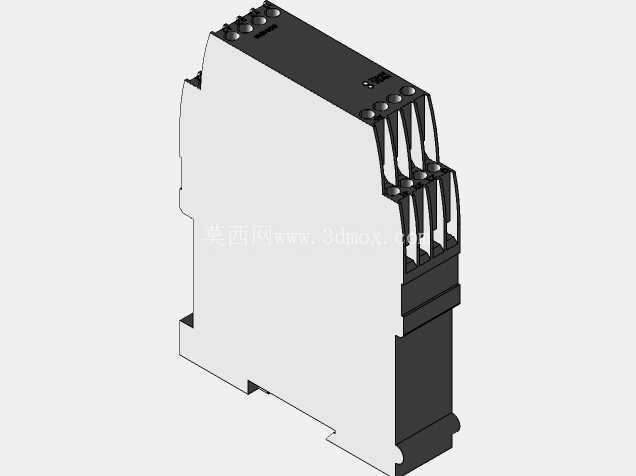

LG5924双通道急停安全继电器模块

　　在自动化生产线、机床设备、物流输送系统等工业场景中，急停安全回路是保障人员与设备安全的核心环节，LG5924急停模块正是为这类安全回路设计的专用安全继电器单元，承担着急停信号采集、回路状态监测、安全触点输出的关键作用。从实际应用来看，这类模块常接入设备操作面板的急停按钮、安全门限位开关、安全光幕触发信号，当现场出现紧急状况触发安全输入信号时，模块会在毫秒级时间内切断输出回路的动力供给，避免设备误动作带来的安全风险，相比普通中间继电器，它自带回路故障检测能力，不会因为触点粘连、线路断线导致安全功能失效，符合工业安全回路的冗余设计要求。

　　从功能特性上看，该模块支持单通道或双通道两种接线模式，双通道模式下可实现输入回路的交叉短路检测，能识别端子Y1与公共端之间的短路故障，避免线路破损导致的安全功能旁路；输出端配置4个常开安全触点，适配AC230V电压等级的负载回路，可直接驱动接触器线圈、安全电磁阀等执行元件，触点间带电流隔离设计，不同输出回路之间不会出现信号串扰，满足多回路独立控制的需求。模块正面设置对应通道1、通道2的运行状态LED指示灯，设备调试与日常巡检时，可直接通过灯显状态判断回路通断、故障位置，无需额外万用表逐段测量线路，大幅降低现场运维的排查难度。

　　设计层面，这款模块采用标准DIN导轨安装结构，适配工业电控柜内通用的35mm DIN导轨，安装时只需将模块背部卡扣卡入导轨即可完成固定，无需额外打孔安装支架，适配现有电控柜的标准化安装布局。接线端子采用螺钉压接式设计，支持两种接线规格：可使用2根1.5mm²的多芯软线搭配绞合套管接入，也可直接压接2根2.5mm²的实心硬线，端子排布间距符合DIN 46228标准的接线要求，相邻端子之间预留足够的操作空间，接线时不会出现工具误碰相邻端子导致短路的问题。模块外壳采用阻燃级工业塑料材质，表面做哑光防眩光处理，在电控柜内的照明环境下不会产生反光干扰运维人员查看指示灯，外壳边角做圆弧过渡处理，安装搬运过程中不会划伤操作人员手部，整体外形为窄型模块化设计，单模块占用柜内导轨空间较小，可在有限的电控柜安装空间内并排布置多个同类型模块，压缩电控柜的整体设计尺寸。

　　从安装边界来看，模块上下方向预留足够的接线空间，接入导线后弯曲半径不会超出模块本体的安装投影范围，左右相邻模块可紧贴安装无需额外预留间隙，柜内布线时可沿模块侧面的走线槽整理输入输出线路，强弱电线路可分侧排布避免信号干扰。模块的散热依靠外壳表面的自然对流，安装时无需在上下方预留专门的散热风道，只要保证电控柜内整体通风满足电气元件工作温度要求即可，适配绝大多数工业现场的电控柜安装环境。在实际选型建模时，需要准确还原模块的端子位置、卡扣结构、指示灯排布，确保三维装配时模块与导轨、周边元件、走线空间的干涉检查准确，避免实际安装时出现端子被遮挡、卡扣无法卡入导轨、指示灯被线槽挡住的问题，建模时还要注意模块前端的接线端子突出高度，确保柜门板关闭时不会与模块本体或接入的导线端头产生碰撞，保障电控柜装配的合理性。
