1.37寸液晶数显微电脑时控继电器模块

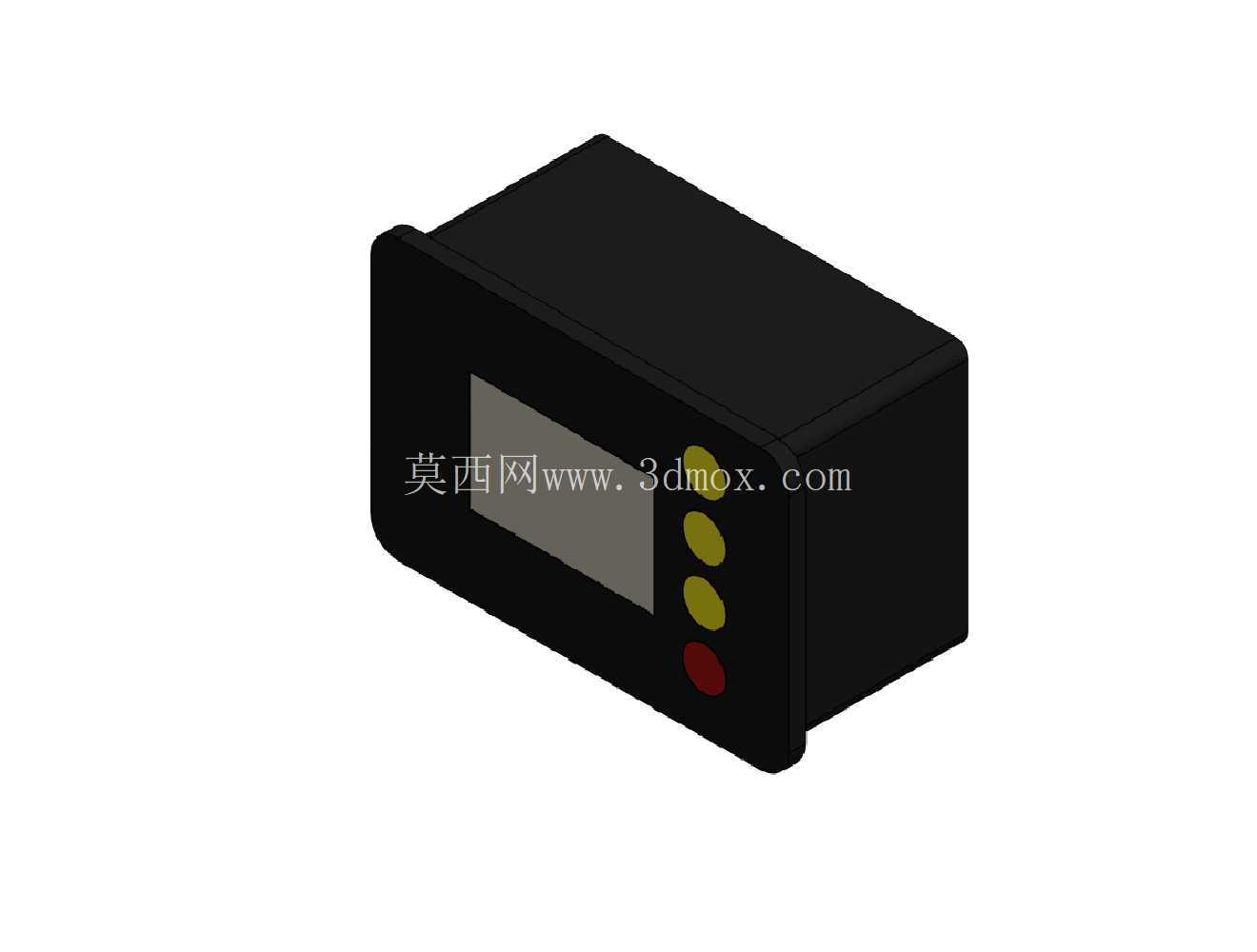

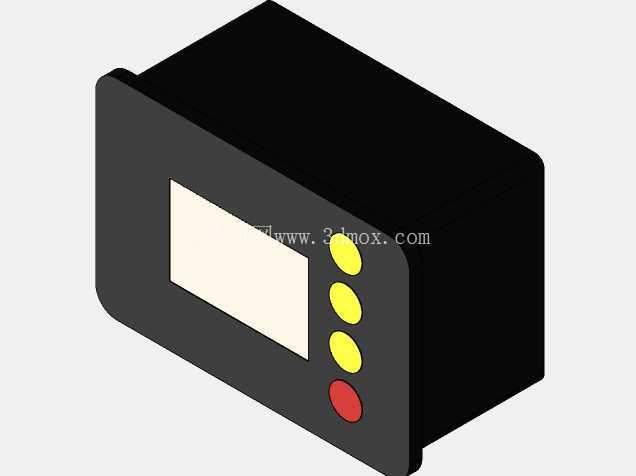

　　在低压电控配套、小型设备时序控制、民用配电改造等场景里，这类带液晶显示的微电脑时间控制继电器模块，是替代传统机械定时器、实现精准通断时序控制的核心电控元件。做这类模块的三维建模时，首先要考虑的是嵌入式安装的适配性，这类模块通常采用面板嵌入的安装方式，外壳主体为阻燃ABS注塑成型，正面预留1.37英寸液晶显示屏的安装窗口，屏幕下方排布三颗功能设置按键与一颗状态指示灯，按键采用凸起式设计，方便操作人员在设备运行状态下直接进行参数设置，不需要额外外接操作终端。

　　从实际使用场景来看，这类模块支持直流12V、24V以及交流110V-220V宽电压输入，能够适配绝大多数工业控制回路、民用小家电、商用照明回路、小型自动化设备的供电条件，不需要额外配置电压转换模块，降低整套电控系统的布线复杂度。模块内部集成计时芯片、继电器输出回路、按键输入电路与液晶驱动电路，所有元器件都布局在外壳内部的PCB安装槽内，外壳上下盖采用卡扣加定位柱的配合方式，既满足生产组装时的快速装配需求，也能在后期维护时方便拆卸检修，不需要额外设计螺丝固定柱，减少注塑件的模具复杂度。

　　建模过程中需要重点把控几个安装边界尺寸：首先是面板部分的外轮廓尺寸，要匹配标准的嵌入式面板开孔尺寸，通常这类小型时控模块的面板宽度在70mm以内，高度在40mm以内，嵌入柜体的深度控制在50mm左右，不会占用电控柜内部过多的安装空间；其次是屏幕窗口的开孔位置，要保证液晶屏幕安装后与面板表面齐平，不会出现凸起或者凹陷的情况，避免屏幕表面积灰影响读数；按键的位置要距离屏幕边缘至少5mm以上，防止操作按键时误碰到屏幕表面，同时按键的凸起高度控制在2mm以内，既保证操作时的触感反馈，也不会因为凸起过高在运输或者安装过程中被磕碰损坏。

　　从功能设计的角度，这类模块的核心作用是实现预设时间节点的回路通断控制，用户可以通过正面的三颗按键完成时钟校准、定时时段设置、手动/自动模式切换等操作，液晶屏幕可以实时显示当前时间、定时状态、输出回路通断状态，相比传统的机械定时器，数显式的设计能够让控制精度达到分钟级甚至秒级，不存在机械结构磨损带来的计时误差问题。模块的输出端为标准继电器触点，能够承载常规低压回路的负载电流，不需要额外扩容就可以直接驱动小型接触器、电磁阀、指示灯等负载，在小型水族设备控制、门店招牌定时开关、农用灌溉时序控制、设备预热定时等场景下都能直接使用。

　　建模时还要考虑外壳的散热设计，虽然这类模块的整体功耗很低，但是继电器在吸合断开的过程中会产生一定的热量，所以在外壳的侧面预留细小的散热格栅，格栅的宽度控制在1mm以内，既可以保证内部空气流通散热，也能防止外部的灰尘、细小杂物进入模块内部造成电路短路。外壳的边角处做R2的圆角处理，避免安装过程中尖锐的边角划伤操作人员，同时也能提升注塑件的成型良率，减少应力集中导致的外壳开裂问题。背面的接线端子采用下沉式设计，接线完成后导线不会突出模块背面，在嵌入安装时不会与柜体内的其他元器件发生干涉，端子的螺丝孔位要对准接线位置，保证接线时螺丝刀能够垂直拧动螺丝，不会出现斜向操作导致的滑牙问题。

　　在实际选型配套时，这类模块的三维模型可以直接导入到电控柜的装配模型中，提前模拟安装位置、接线空间、操作视野是否符合要求，避免实际生产安装时出现面板开孔尺寸不匹配、操作按键被其他部件遮挡、接线空间不足等问题。模型的细节还原要到位，包括按键的颜色区分、指示灯的位置、屏幕的显示区域边界、背面接线端子的标识位置，都要和实物保持一致，这样在做装配干涉检查、布线模拟的时候才能得到准确的结果，减少后期现场整改的工作量。
