蜗壳式流体输送离心泵结构设计

　　在流体输送管网系统中，这类蜗壳式离心泵的应用覆盖了从市政给排水、工业循环水输送到化工介质增压的多个场景，作为流体系统的核心动力部件，其结构设计直接决定了整个输送回路的运行效率与稳定性。从实际工程落地的角度看，该泵体的核心功能是通过叶轮旋转产生的离心力对介质做功，再通过蜗壳流道将介质的动能逐步转化为压力能，最终将介质稳定输送至目标管路节点。不同于直筒式泵腔结构，该设计采用的螺旋形蜗壳流道，其截面面积顺着介质流动方向逐步扩大，这种结构并非随意设计，而是匹配叶轮出口的介质流速分布，让介质在流道内流动时尽可能减少涡流与水力冲击，降低流动过程中的能量损耗，同时避免局部流速过高带来的气蚀风险。

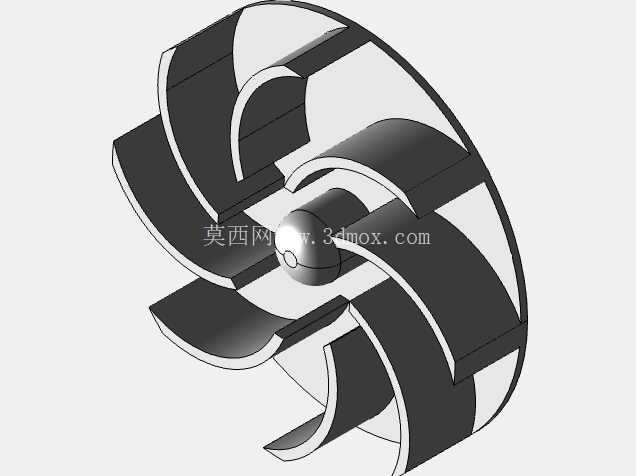

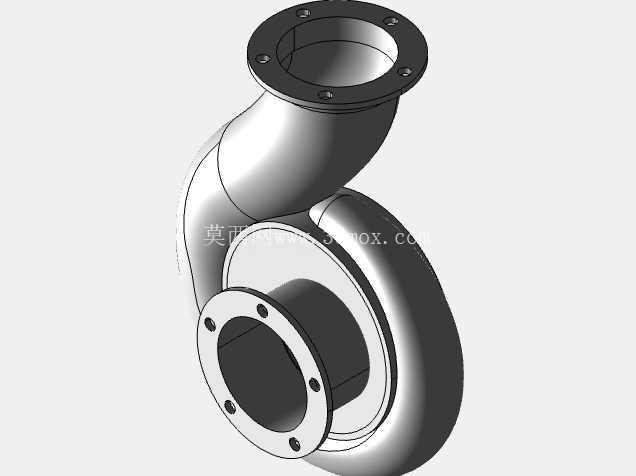

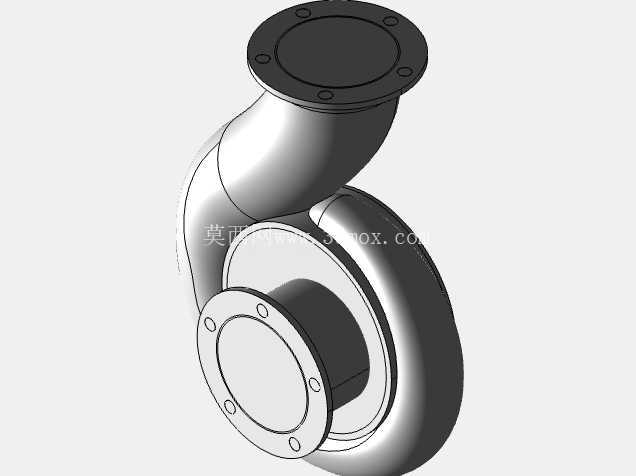

　　在结构设计层面，两个带螺栓孔的法兰接口分别对应泵的入口与出口，法兰端面的密封面平整度、螺栓孔的位置度公差都需要严格控制，安装时需匹配对应压力等级的密封垫片，通过均匀紧固螺栓实现接口处的静密封，避免输送介质泄漏。从安装边界来看，泵体入口法兰与出口法兰呈垂直布置，这种结构适配多数管路系统的进出走向，安装时需要预留足够的操作空间用于法兰螺栓的紧固与后期维护，同时泵体的蜗壳外形轮廓需要与配套的叶轮、泵盖、轴承座部件预留足够的装配间隙，避免运行过程中出现运动部件与静止壳体的刮擦。

　　设计过程中，蜗壳的型线需要结合叶轮的出口宽度、出口角参数进行匹配，流道的过渡圆角需要做圆滑处理，避免出现直角突变结构，防止介质在流道内形成滞流区，尤其是在输送含有微小固体颗粒的介质时，滞流区容易造成颗粒沉积，长期运行会磨损流道壁面，影响泵的运行效率。从实际选型适配的角度，该泵体的进出口通径决定了其额定流量区间，蜗壳的腔体容积匹配对应规格的叶轮，在进行三维建模时，需要重点关注法兰螺栓孔的分度圆直径、法兰厚度、蜗壳壁厚的均匀性，壁厚既要满足额定压力下的强度要求，避免承压时出现壳体变形，也要避免壁厚过大造成材料浪费与整机重量增加。

　　在现场安装环节，泵体的安装基准面需要与电机轴、联轴器的同轴度匹配，进出口法兰对接时不能出现管路强行对口的情况，否则会造成法兰面受力不均，运行过程中容易出现密封失效泄漏，同时泵体的蜗壳最低点可以根据使用需求设置排空口，方便停机检修时排空腔体内残留的介质。不同于其他类型的容积式泵，这种蜗壳式离心泵的输出特性更适合大流量、中低扬程的输送场景，运行过程中流量平稳，压力脉动小，对管路系统的冲击更小，在民用供水、工业冷却循环、暖通空调水循环等场景中都有大量应用。建模过程中，蜗壳的螺旋曲面是建模的核心难点，需要通过多截面放样、曲面缝合的方式保证流道内壁的光滑度，法兰与蜗壳主体的连接位置需要做加强过渡，避免应力集中，长期运行下出现结构开裂。
