荏原四泵组恒压供水增压系统

　　这套四泵并联的增压供水设备，核心适配民用高层住宅二次供水、中小型工业生产循环水增压、商用建筑集中供水这类需要稳定出水压力的场景，日常运行中可根据管网实际用水量自动调整投运泵的数量，避免单泵长期满负荷运行造成的损耗，也能在小流量用水时段仅靠稳压罐保压，减少水泵频繁启停带来的水锤冲击与电能浪费。整套设备采用撬装集成式设计，出厂前已完成主管路、阀门、泵体、稳压罐的预组装与管路试压，现场安装仅需对接进出水主管道与供电线路即可投用，大幅缩减现场施工的管路焊接、阀组装配工作量，也避免现场装配容易出现的管路同心度偏差、密封点渗漏等问题。

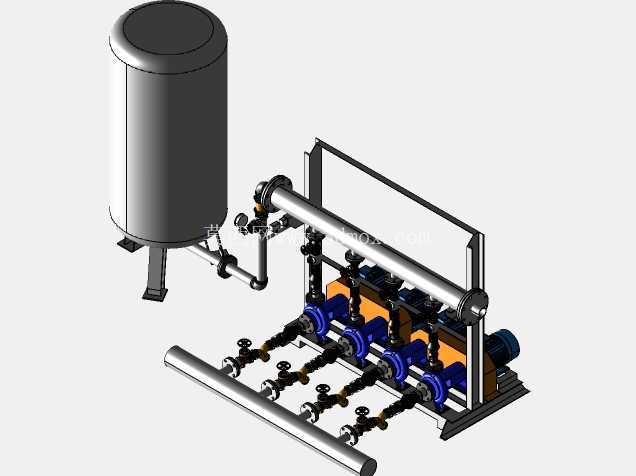

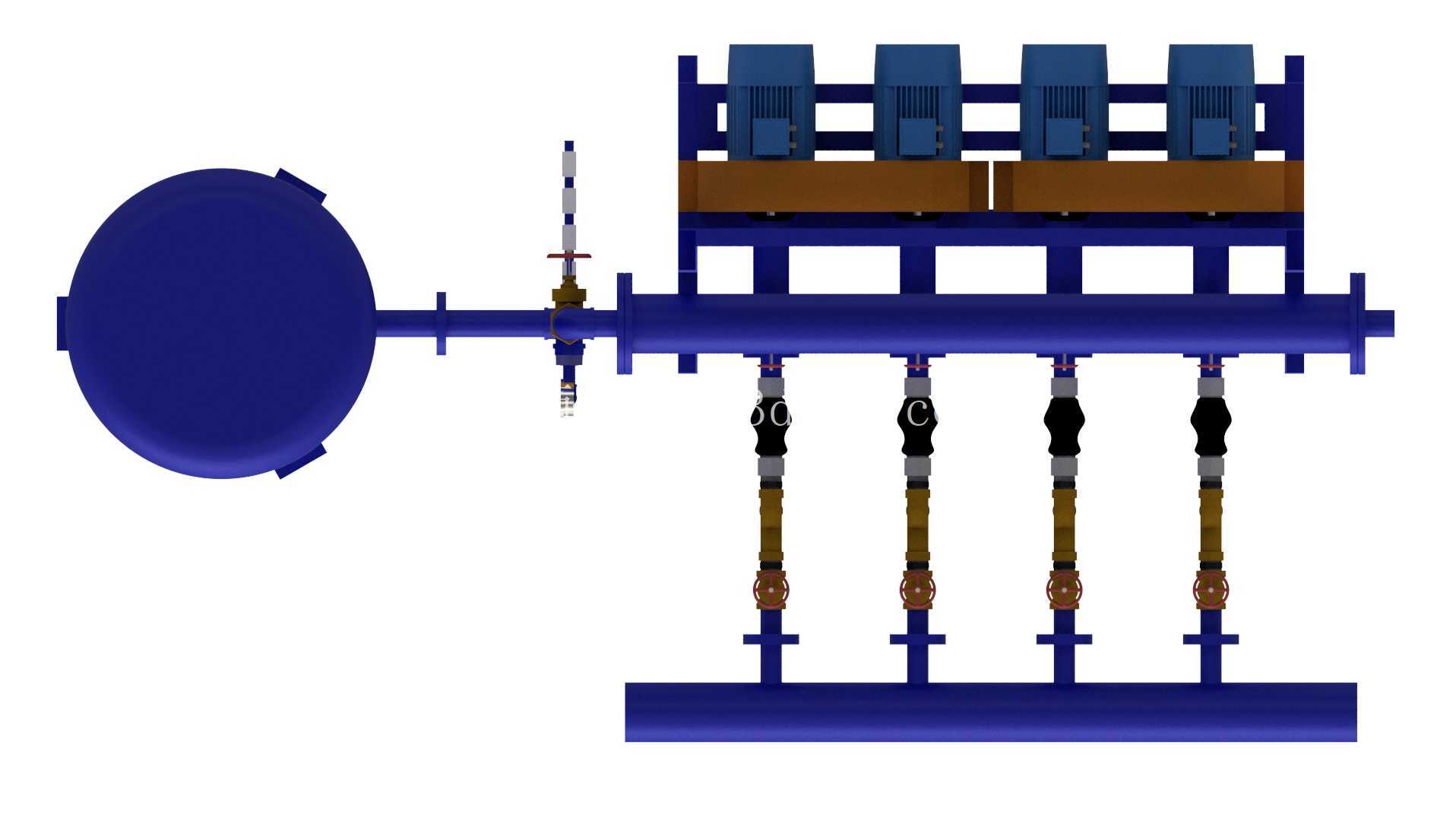

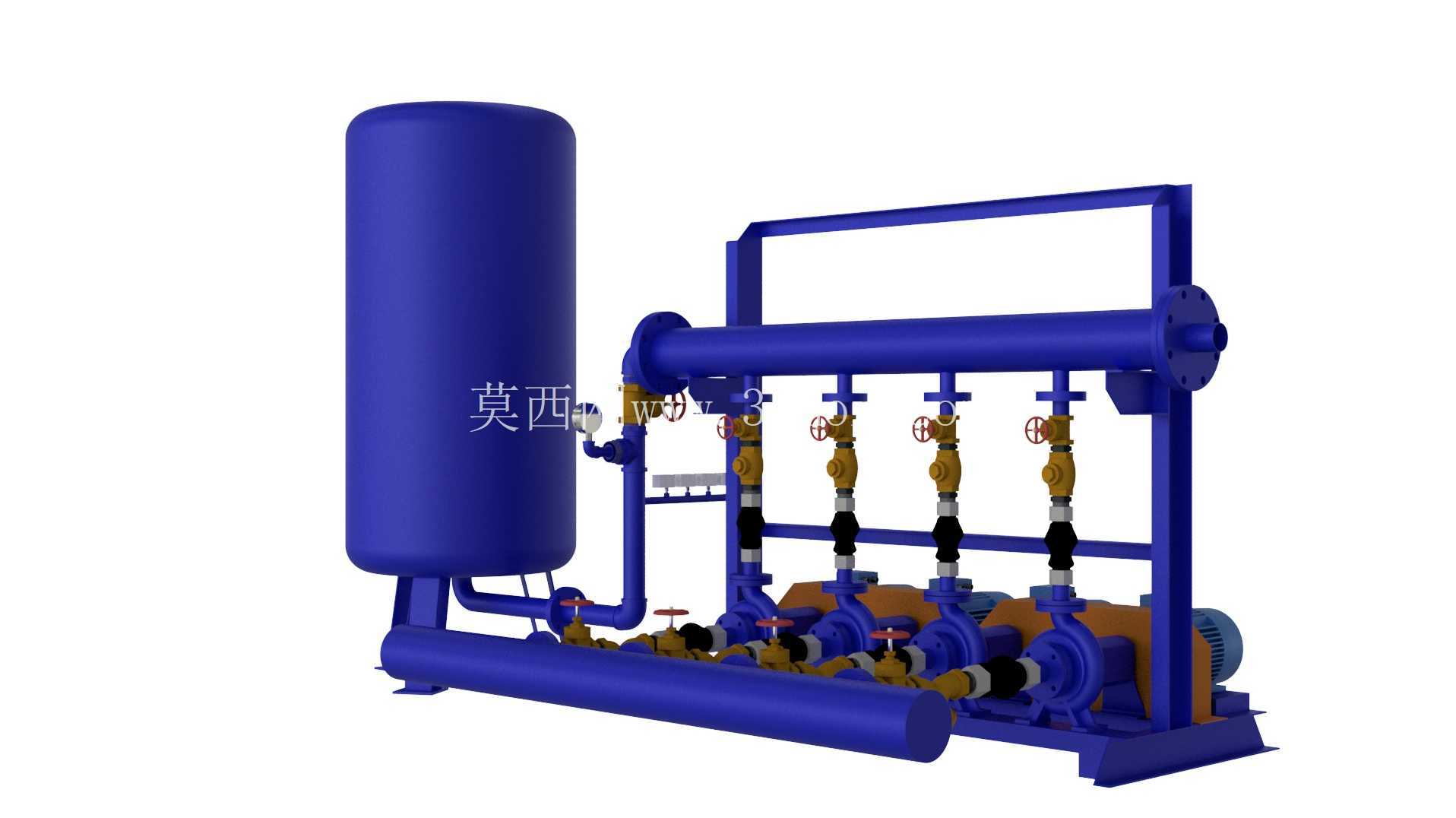

　　从结构设计来看，左侧立式圆柱形稳压罐通过底部管路与进水汇管连通，罐内预充设定压力的压缩气体，当管网用水量小于单泵最小出水流量时，水泵输出的水进入罐内压缩气体储存压力，此时水泵可停止运行，靠罐内气体压力维持管网压力，当罐内水位下降到设定下限后再启动水泵，有效降低水泵启停频次。右侧四台卧式离心泵沿底座纵向均匀排布，每台泵的进出口都配置了检修闸阀与软接头，闸阀采用明杆铜芯结构，可直观判断阀门开关状态，软接头用于吸收泵运行时产生的振动，避免振动沿管路传递到建筑结构产生噪音，泵出口还配置了止回阀，防止单台泵停运时管网水倒流造成泵反转。

　　顶部的卧式汇管将四台泵的出水汇总后统一输出，汇管端部预留了压力检测接口与排气阀接口，可直接安装压力变送器采集管网压力信号，接入控制系统后实现泵组的自动轮换、变频调速运行。底座采用型钢焊接框架结构，所有泵体、罐体、管路支架都固定在同一底座上，底座上预留了地脚螺栓安装孔，安装时需保证底座水平度偏差不超过千分之一，避免泵轴与电机轴不同心造成的轴承异常磨损。设计过程中对管路走向做了优化，所有阀门的操作手柄都朝向巡检通道一侧，日常操作、检修时无需攀爬或探身到管路间隙中，泵体之间预留了足够的检修空间，可单独对任意一台泵进行拆检维修，不影响其余泵的正常运行，保障供水连续性。

　　进出水主管道的通径匹配四台泵同时满负荷运行的总流量，管路内流速控制在经济流速范围内，减少沿程阻力损失，降低水泵的扬程损耗。整套设备的安装边界需预留顶部检修空间与侧面操作通道，顶部距建筑顶板不小于1.2米，侧面巡检通道宽度不小于0.8米，便于日常更换阀门、检修泵体时的工具操作与部件吊装。在实际选型应用中，可根据实际供水流量、扬程需求调整单泵参数，也可将其中一台泵设置为备用泵，当运行泵出现故障时备用泵自动投运，进一步提升供水可靠性，适配不允许断水的供水场景。
