蛇形流道质子交换膜燃料电池结构设计

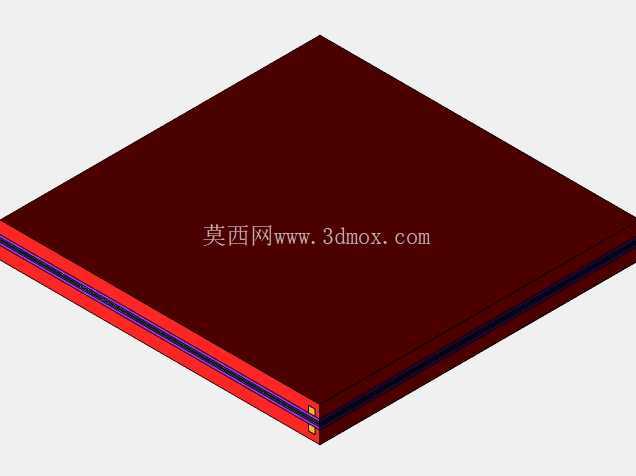

　　在分布式供能、便携电源、车用动力单元等场景中，质子交换膜燃料电池的流道设计直接决定反应气体分布均匀性、液态水排出效率与整体输出性能，本次呈现的蛇形流道PEMFC几何结构，正是针对小尺寸单电池性能优化完成的结构建模成果。从实际工程应用角度出发，1mm截面尺寸的流道设计，匹配小功率单电池的反应气供给需求，既能够保证反应气体在流场全域的均匀覆盖，避免局部欠气导致的性能衰减，也能通过蛇形流道的连续弯折结构，引导反应气在流道内形成适度的湍流扰动，强化气体扩散层侧的传质效率，降低浓差极化带来的性能损失。

　　建模过程中优先考虑实际装配的边界约束，整体结构采用层叠式布局，从上至下依次覆盖双极板流场层、膜电极组件、密封边框等核心功能层，各层的外形轮廓保持完全一致，边缘预留统一的密封压紧宽度，能够直接匹配标准单电池测试夹具的安装尺寸，无需额外调整夹具定位结构即可完成装配。流道的走向设计经过多轮传质仿真验证，单条蛇形流道的总长度经过精确核算，既保证反应气在流道内有足够的停留时间参与电化学反应，也避免流道过长导致的进出口压降过大，降低辅助系统的供气功耗。

　　不同于常规直通道流场结构，蛇形流道的弯折区域做了圆角过渡处理，避免直角弯折处出现液态水淤积堵塞流道的问题，在连续大电流放电工况下，反应生成的液态水能够顺着流道的坡度在气流吹扫作用下顺利从出口排出，不会出现局部水堵导致的单电池电压骤降问题。结构建模时严格遵循质子交换膜燃料电池的实际层叠装配逻辑，各功能层的厚度尺寸匹配商业化常用材料的规格参数，双极板的脊部宽度与流道宽度保持合理比例，既保证足够的集流接触面积降低接触电阻，也给气体扩散层留出足够的传质通道，避免脊部下方出现反应气供给不足的“死区”。

　　从设备选型与结构匹配角度看，该结构可直接用于小功率PEMFC单电池的性能仿真分析、结构验证以及教学演示场景，建模时保留了所有关键结构特征，没有对流道弯折、层间配合面等细节做过度简化，导入仿真软件后可直接划分网格开展流场、温度场、电化学耦合仿真，也可基于该基础结构调整流道截面尺寸、弯折数量、脊宽比例等参数，快速迭代不同设计方案的性能对比。整体外形采用规则方形布局，边缘无突出异形结构，在堆叠组成电堆时，能够保证相邻单电池之间的定位精度，降低电堆整体装配难度，层间密封面的平面度要求在建模时同步考虑，所有配合面均为连续平面，可适配常用的硅橡胶、聚四氟乙烯等密封材料的压缩量要求，不会出现密封间隙不均导致的气体窜漏问题。

　　在实际测试场景中，该尺寸的单电池结构可匹配0.5-1kW级别的小功率电堆设计需求，流道的进出口位置设置在极板边角区域，与公用的供气、冷却管路布局兼容，不需要额外设计复杂的管路转接结构。建模过程中规避了常规参数化模型容易出现的特征错误，所有流道与脊部的过渡位置无尖锐棱角，既避免实际加工双极板时出现刀具崩损问题，也能减少流道内的应力集中点，提升双极板在长期压紧工况下的结构强度，避免极板变形导致的流道截面变化、接触电阻升高等问题。对于从事燃料电池结构设计、流场仿真的工程人员而言，该结构可作为基础设计模板，根据不同的功率需求、应用场景调整尺寸参数，大幅缩短前期方案建模的周期，也可作为教学案例用于讲解质子交换膜燃料电池的流场设计逻辑、层叠装配关系，帮助初学者快速理解PEMFC的核心结构组成与功能匹配逻辑。
