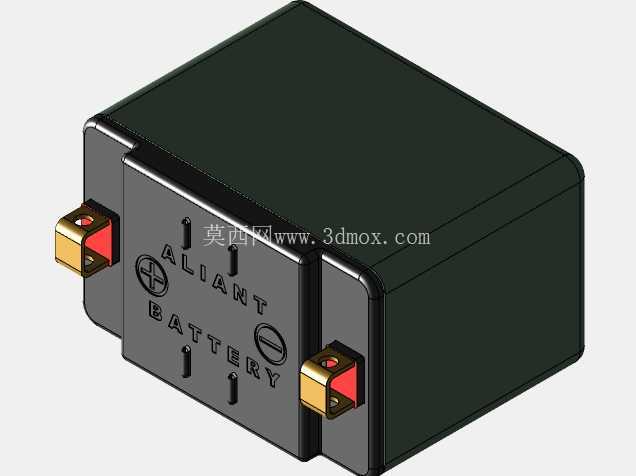

摩托车踏板车用磷酸铁锂电池结构设计

　　在两轮及小型越野代步载具的动力供电体系里，启动型磷酸铁锂电池的结构合理性，直接决定了低温启动可靠性、颠簸工况下的供电稳定性以及长期充放循环的寿命表现，这款适配摩托车、全地形车与踏板车的磷酸铁锂电池结构，在建模阶段就充分考虑了小型载具的安装空间限制与实际使用场景的复杂工况。不同于传统铅酸启动电池的厚重壳体设计，这款锂电的外形轮廓做了针对性的收窄处理，整体安装边界完全匹配主流小排量踏板车、越野摩托车的原厂电池仓尺寸，不需要用户对原车安装位做切割、扩孔等改装操作，壳体边缘做了R3的圆角过渡，既避免了安装时尖锐棱边刮伤原车线束绝缘层，也能在车辆发生侧倾、小幅碰撞时分散壳体受力，降低外壳开裂漏液的风险。

　　从功能设计层面来看，这款电池内置了充放电平衡电路模块，建模时特意将BMS电路板的安装位设置在壳体顶部的独立腔体内，与下方的电芯组之间预留了2mm的绝缘隔热间隙，一方面避免电芯长期充放产生的热量持续烘烤电路板导致元器件提前老化，另一方面也能在电芯出现异常鼓包时，给形变预留足够的缓冲空间，不会直接挤压电路板造成短路。电路模块的接线端子采用了内嵌式铜嵌件设计，嵌件与壳体注塑时一体成型，避免了后期使用中接线柱受外力拉扯出现松动、接触不良的问题，端子的外露高度控制在8mm以内，刚好适配原车的快插接线夹，不需要额外更换接线配件。考虑到这类小型载具的使用场景经常会遇到温度骤变的情况，比如冬季户外停放后低温启动、夏季长时间暴晒后舱内温度升高，建模阶段对壳体的壁厚做了差异化设计，电芯包裹区域的壳体壁厚为2.5mm，兼顾结构强度与散热效率，电路腔体的壁厚增加到3mm，提升抗冲击能力的同时，也减少外界温度骤变对平衡电路元器件的影响。壳体的拼接处设计了嵌入式密封胶条槽，装配时胶条压入后可以达到IP65级别的防水防尘能力，应对雨天骑行、非铺装路面扬尘的使用场景完全足够，不会因为进水进尘导致电池内部短路。

　　电芯组的固定结构采用了蜂窝式限位筋设计，每一颗圆柱电芯都有独立的限位腔，筋位与电芯之间预留0.1mm的涂胶间隙，装配时填充导热结构胶，既可以把电芯工作时产生的热量均匀传导到壳体上散出，也能在车辆持续颠簸、飞跃落地的冲击工况下，避免电芯之间相互摩擦、移位导致的极耳断裂问题。很多改装类锂电容易忽略的排气设计，在这款模型里也做了针对性优化，壳体侧面设置了单向防水透气阀，阀位的安装高度比壳体最高水位线高出12mm，既可以平衡电池内部因为温度变化产生的压力差，避免壳体长期处于内压过高的状态出现鼓胀，也能防止高压水枪冲洗、路面积水飞溅时水分从透气阀进入电池内部。

　　从实际选型适配的角度来看，这款电池的极柱朝向、接线位间距完全兼容同规格铅酸电池的安装尺寸，用户替换时不需要改动原车的走线布局，整体重量比同容量铅酸电池轻60%左右，对于追求轻量化的越野摩托、改装踏板车来说，降低的簧下质量还能小幅提升车辆的操控灵活性。建模过程中对所有安装配合尺寸都做了公差适配，比如电池底部的定位凸台尺寸，按照原车电池仓的定位槽尺寸做了-0.2mm的公差设计，安装时可以顺畅落入仓体，不会出现卡滞或者旷量过大的问题，壳体表面的加强筋布局也经过了受力仿真验证，在1米高度自由跌落的工况下，壳体的形变区域不会触碰到内部电芯与电路模块，满足日常使用中的意外跌落防护需求。不同于通用型储能锂电的设计思路，这款启动型电池的结构设计完全围绕小型燃油载具的启动工况展开，大电流放电时的导电通路截面积做了优化，降低大电流放电时的内阻发热，平衡电路的均衡电流设置也匹配磷酸铁锂电芯的充放特性，长期使用不会出现单节电芯过充过放的问题，有效延长整组电池的循环使用寿命。
