4串30A磷酸铁锂电池保护板结构设计

　　在储能与小型动力供电场景中，磷酸铁锂电池组的安全运行始终是结构设计与电路集成环节的核心考量，这款4串30A规格的保护板，正是针对单节标称3.2V磷酸铁锂电芯组成的12.8V电池组开发的配套保护部件，广泛适配户外便携储能电源、小型低速代步车、太阳能离网储能模组、后备UPS供电单元等场景的电池包集成需求。从实际工程应用的角度看，磷酸铁锂电芯虽然具备循环寿命长、放电平台稳定、热稳定性好的优势，但如果缺乏可靠的充放电管控，单节电芯过充会导致电解液分解、电芯鼓胀，过放则会造成电芯容量不可逆衰减，大电流工况下的过流、短路风险更会直接引发安全隐患，这款保护板的核心作用就是在电池组充放电全流程中实时管控每一串电芯的状态，在充满时及时切断充电回路，避免单节电压超出安全阈值，在某一串电芯电压跌落至放电截止值时切断输出回路，防止电芯深度亏电，同时在输出回路出现过流、短路情况时快速触发保护动作，切断主回路保障电池组与后端用电设备的安全。

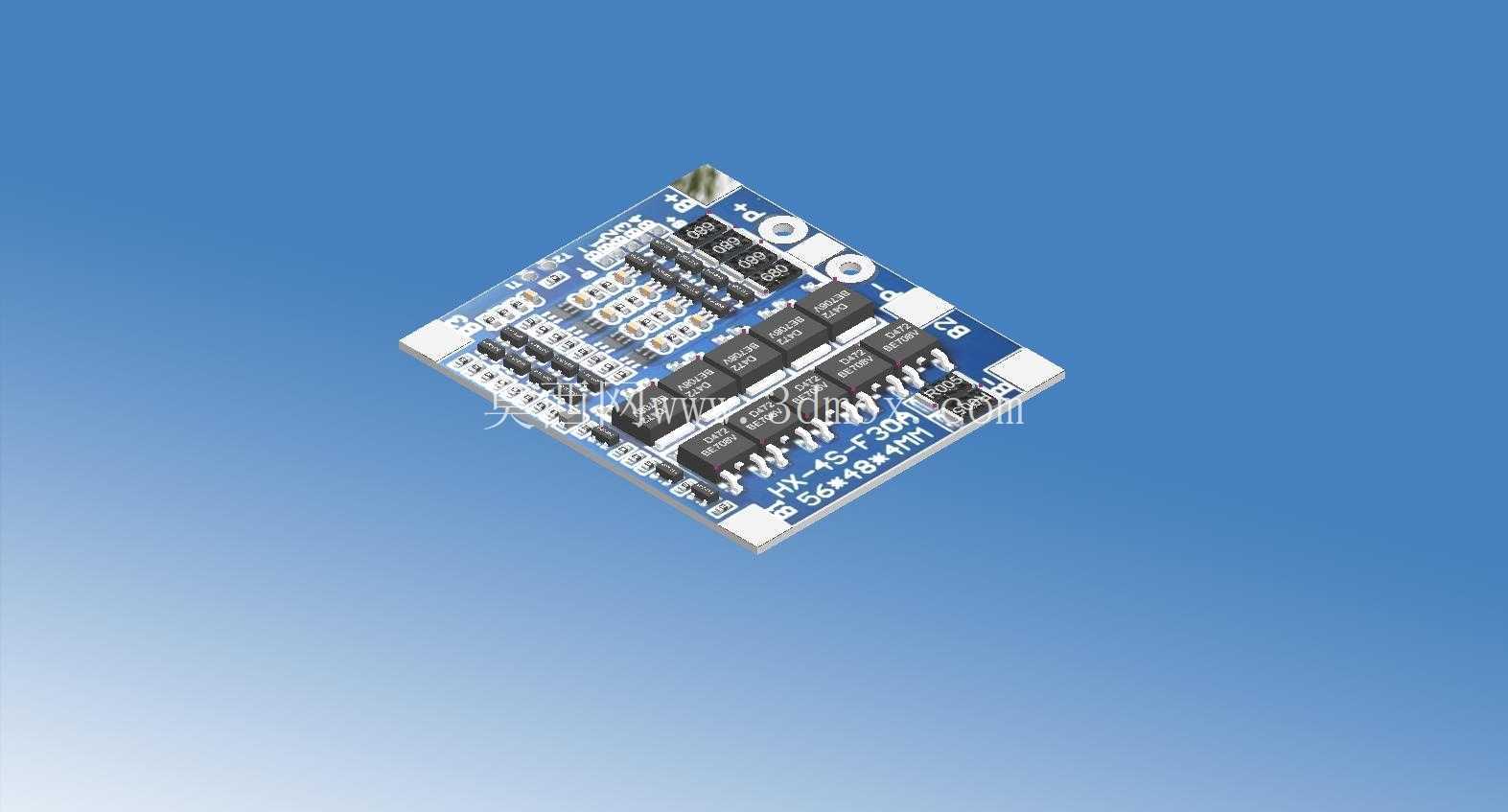

　　从结构设计思路来看，这款保护板采用FR-4玻纤环氧板作为基板基材，兼顾绝缘性能、机械强度与焊接可靠性，板载功率回路采用多颗大电流MOS管并联布局，通过均流设计降低单管导通压降与工作温升，满足持续30A电流的通流需求，板上预留的B-、P+、P-以及4串电芯采样接线位，采用大尺寸焊盘设计，适配多股粗线径动力线焊接，避免大电流工况下焊盘过流发热脱焊。采样电阻采用高精度低温度系数的合金电阻，确保电流采样精度不受工作温升影响，保护IC的布局远离功率发热器件，减少温漂对电压采样阈值的干扰，板上丝印清晰标注每一个接线位的定义与串序，降低电池组组装过程中的接线错误风险。

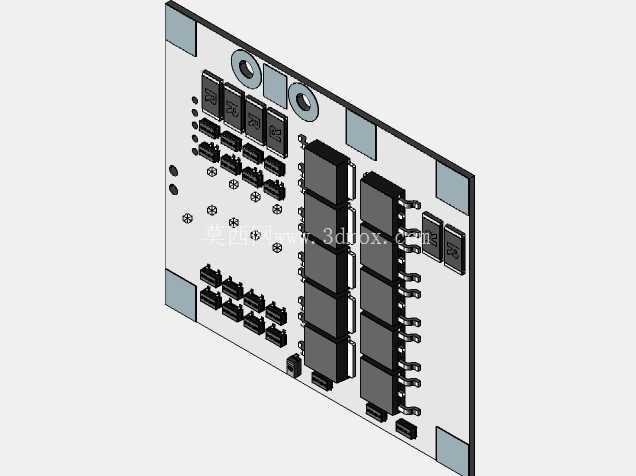

　　从安装边界与外形尺寸来看，这款保护板整体为矩形平板结构，板边预留的固定安装孔位适配M3规格螺丝固定，可直接通过铜柱固定在电池组的支架端面或者电池包外壳的内部安装位，安装时需要注意功率器件面与电池组壳体之间预留足够的绝缘间隙，避免金属壳体接触板上带电部位造成短路，板上最高器件为功率MOS管与电解电容，整体器件高度控制在常规电池包内部的安装间隙范围内，不需要额外预留过高的空间，接线端的布局集中在板边一侧，方便电池组内部线束的规整排布，减少线束交叉带来的绝缘风险。在实际选型集成时，需要注意保护板的持续电流参数要匹配后端负载的最大持续工作电流，30A的持续通流能力适配最大持续功率350W左右的12V供电系统，短时峰值电流可覆盖设备启动时的冲击电流需求，电芯采样线需要按照串序依次连接到每一节电芯的正负极，避免接反、错序导致保护板损坏，安装完成后需要先测试充放电保护功能是否正常，确认过充、过放、过流保护阈值符合设计要求后再投入使用。不同于大电流动力级别的BMS系统，这款保护板属于中小功率场景下的经济型保护方案，不需要复杂的通讯与均衡功能，依靠硬件电路实现基础的保护逻辑，可靠性高、成本可控，非常适合小容量磷酸铁锂电池组的批量集成使用，在结构建模时需要准确还原板上每一个器件的外形高度与安装位置，确保在电池包结构设计时不会出现器件干涉、安装空间不足的问题，焊盘与接线位的位置建模精度直接影响后续线束设计与生产组装的便利性。
