日本三洋16650圆柱锂离子电芯结构设计

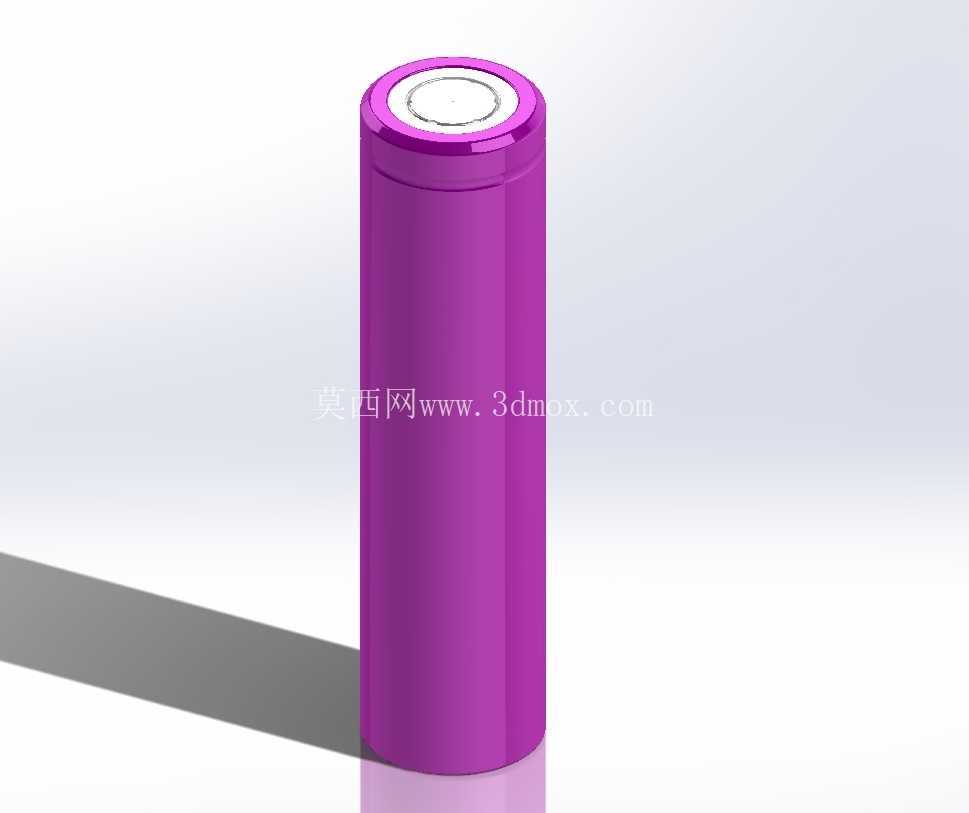

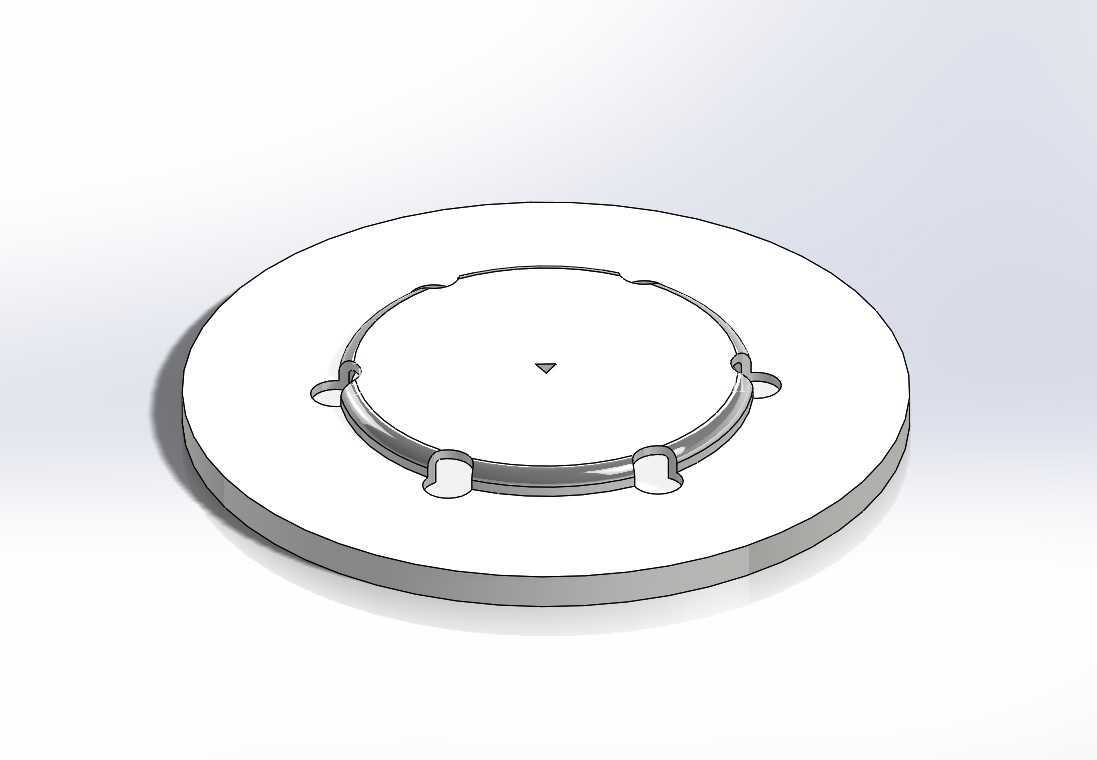

　　从实际应用场景来看，这类16650电芯常被用于强光手电、小型便携医疗设备、无线检测仪器、备用电源模组等产品中，部分定制化的低速代步工具、小型储能包也会采用该规格电芯做串并联组合，相比常见的18650电芯，它的直径更小，能够在狭窄的设备内部空间里排布更多电芯，或者适配直径受限的筒状设备腔体，在不牺牲过多容量的前提下满足空间约束要求。建模时重点还原了电芯的几个关键结构特征：正极位置的凸起盖帽结构做了分层处理，包含泄压阀的凸起轮廓、绝缘密封圈的环形凹槽、正极接触端面的平面度特征，这部分结构直接关系到电池弹片的接触可靠性，建模时特意保留了盖帽与主体卷绕壳体之间的台阶差，方便工程师在做电池仓弹片设计时预留足够的形变空间，避免接触不良或者顶坏电芯盖帽的问题。在便携储能、消费电子、小型动力设备的结构设计环节中，圆柱电芯的选型与安装适配一直是结构工程师需要重点考量的内容，16650规格圆柱电芯作为介于常规18650与更小直径圆柱电芯之间的型号，在对安装空间有精细化要求的设备中应用十分广泛。这款三洋16650电芯的三维建模，完全还原了量产电芯的真实外形特征，建模过程中首先参考了量产电芯的实际测绘尺寸，严格控制电芯主体的直径公差在±0.1mm范围内，总长度公差控制在±0.15mm，完全匹配电池仓设计的公差配合要求，避免出现装配干涉或者装夹松动的问题。

　　电芯主体的钢壳部分做了均匀的圆柱面处理，还原了量产电芯钢壳表面的细微拔模斜度，虽然实际生产中钢壳的拔模斜度极小，但在做批量电芯排布的电池包设计时，这个细微的斜度会影响相邻电芯之间的间隙预留，尤其是在做紧密排布的电池组时，忽略这个细节容易导致装配时电芯之间出现挤压，留下安全隐患。负极端面的建模还原了平底凹陷的特征，负极接触面的环形刻线、中心的绝缘标识区域都做了对应还原，这部分结构主要适配电池仓底部的弹片或者焊接镍片的定位，在做自动化装配线的工装设计时，负极的凹陷特征可以作为视觉定位的基准点，提升电芯上料的定位精度。

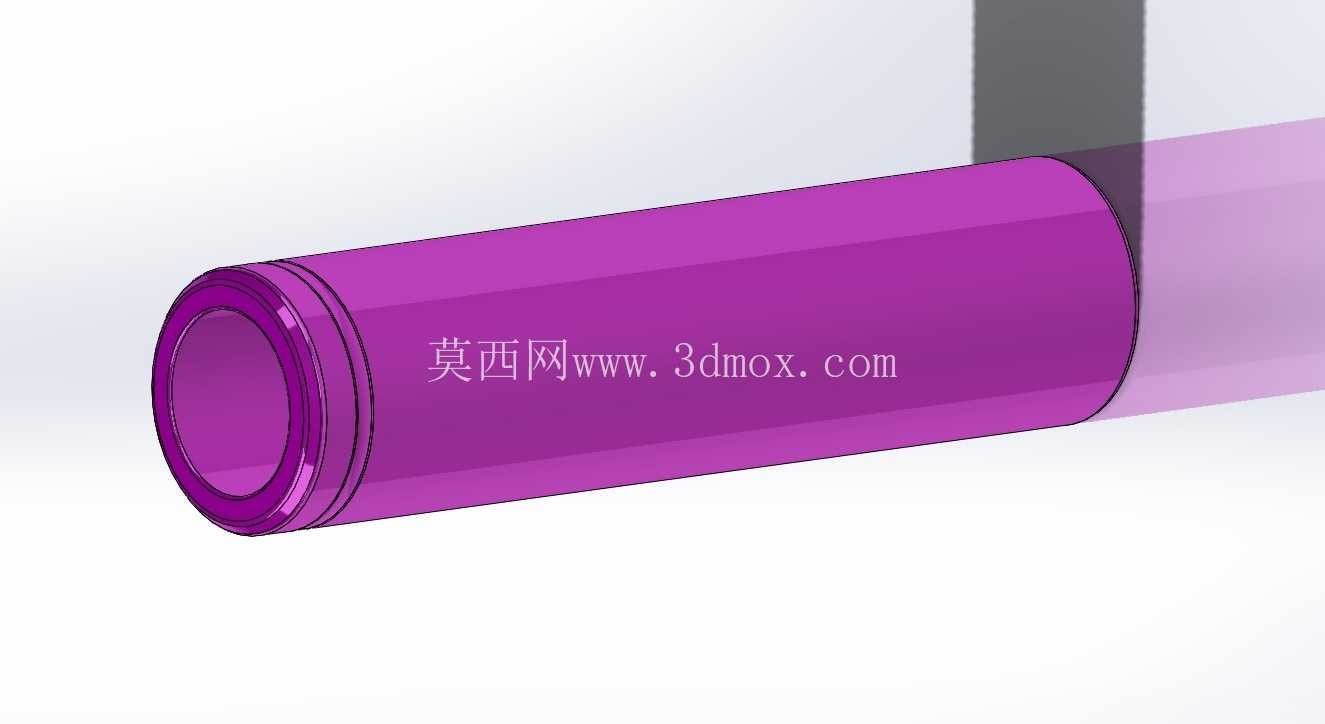

　　从设计思路上来说，这个模型没有做过度的内部结构还原，因为对于结构设计、设备选型的工程师来说，外部安装边界的准确性才是核心需求，内部卷芯的结构属于电芯厂商的核心工艺范畴，终端设备设计时不需要涉及这部分内容，所以建模时把所有精度都放在了外部装配特征上：包括电芯整体的圆柱度、正负极的接触高度、外壳绝缘层的厚度、滚槽位置的环形凸起尺寸，这些都是直接影响装配的关键尺寸。在实际的电池包设计中，采用16650电芯时，相邻电芯的排布间隙通常预留0.2-0.3mm，既可以满足电芯充放电过程中的轻微膨胀需求，也能保证结构件的夹持强度，这个模型的尺寸精度完全可以直接用于排布仿真，不需要再做额外的尺寸修正。另外，电芯正极盖帽的突出高度严格按照量产实物的1.2mm尺寸制作，这个尺寸直接决定了电池仓正极弹片的压缩行程，行程过大会导致弹片疲劳失效，行程过小则会出现接触电阻过大的问题，在做弹片选型时可以直接调用这个模型做干涉检查和行程仿真。外壳的紫色塑封层也做了0.08mm的厚度还原，这层绝缘膜是电芯外部绝缘的关键结构，在做金属电池仓设计时，必须考虑这层膜的厚度，避免金属壳体直接接触电芯钢壳造成短路，建模时把塑封层和钢壳做了分体结构，方便工程师在做绝缘安全校验时单独隐藏查看钢壳的边界尺寸。

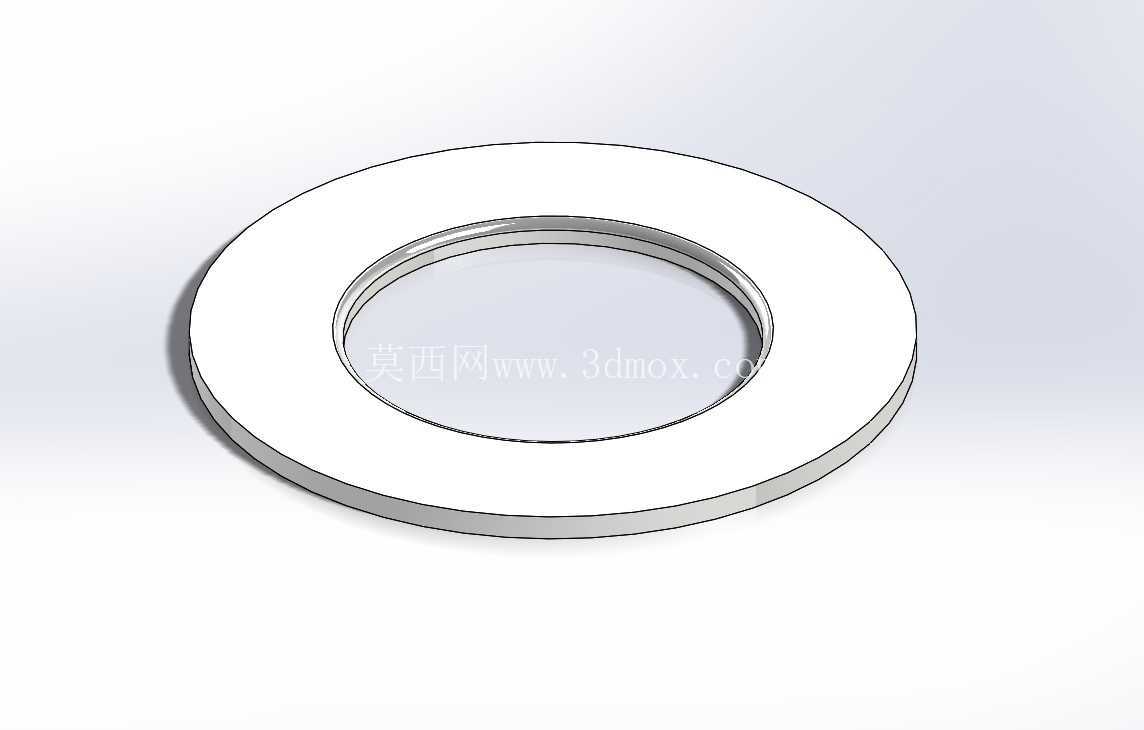

　　对于做电池夹具设计的工程师来说，这个模型的圆柱面精度可以直接用于夹具型腔的设计参考，夹具与电芯的夹持面配合公差可以按照H7/g6的间隙配合来选取，既保证夹持时不会夹伤电芯外壳，也能保证电芯在夹具中不会出现晃动。在做跌落仿真、振动仿真时，这个模型的重量参数也可以按照量产电芯的实际质量赋值，准确还原电芯在设备内部的载荷分布，避免仿真结果出现偏差。很多工程师在选型初期容易忽略电芯滚槽位置的直径变化，滚槽位置因为是钢壳收口的位置，直径会比主体部分小0.2mm左右，这个模型准确还原了这个特征，在做电池支架的开孔设计时，支架的卡接位置正好对应滚槽区域，准确的尺寸可以保证支架卡接到位，不会出现电芯窜动的问题。另外，负极边缘的绝缘垫圈宽度也做了准确还原，这个垫圈的作用是避免负极与钢壳之间出现爬电距离不足的问题，在做焊接镍片设计时，镍片的边缘不能超出这个绝缘垫圈的范围，否则容易造成正负极短路，建模时保留这个特征可以给镍片设计提供明确的边界参考。
