ATX20针PCB直插电源连接器结构

　　做PC电源适配、工控板卡供电设计这么多年，ATX20针连接器是绕不开的基础接插件，早年ATX架构刚普及的时候，主板主供电全靠这类20pin接口完成电源到主板的功率传输，哪怕现在新主板多了4pin辅助供电，不少嵌入式改造、老设备维修、DIY开源硬件项目里，20pin直插连接器依旧是常用的供电接驳部件。

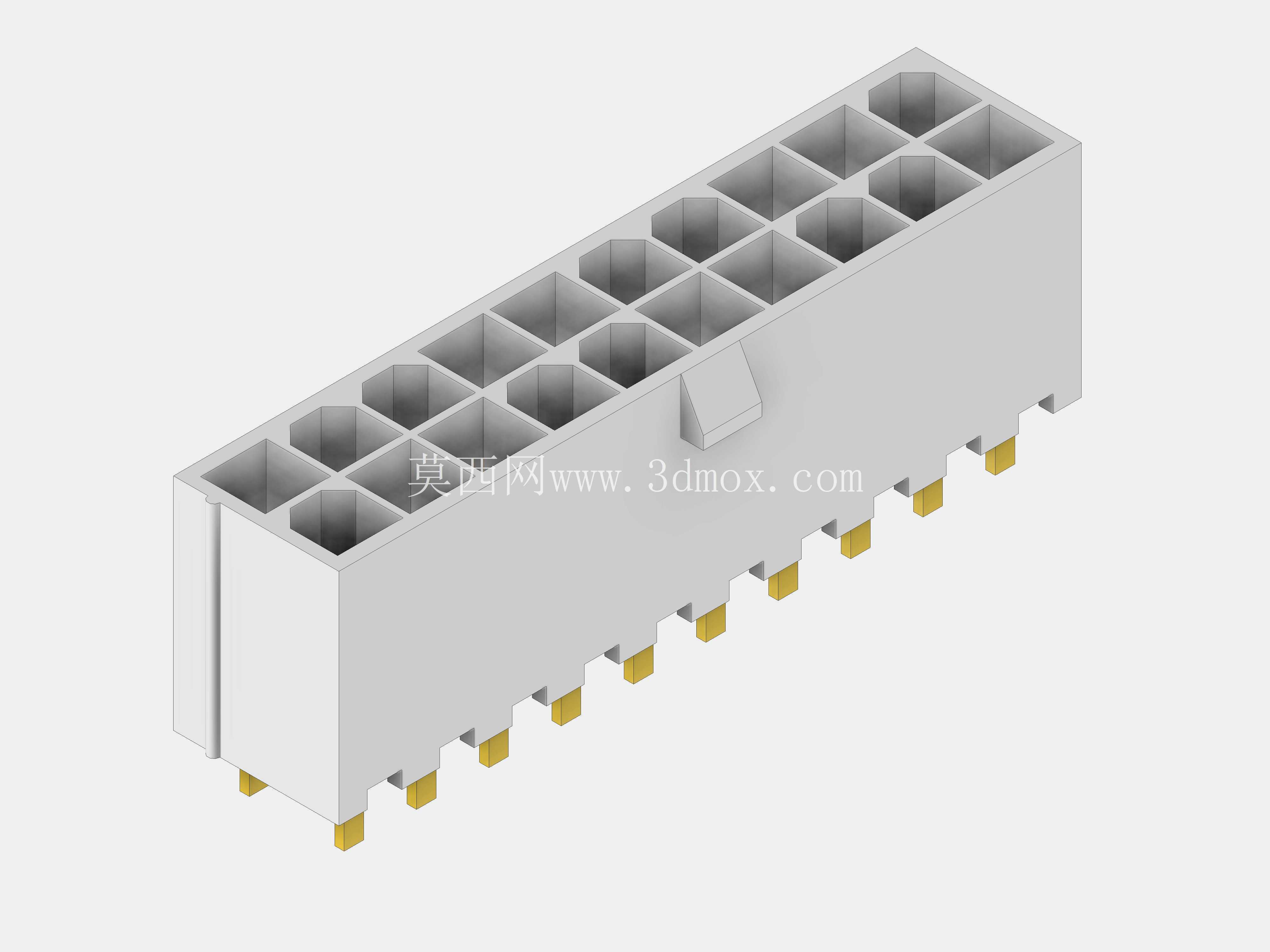

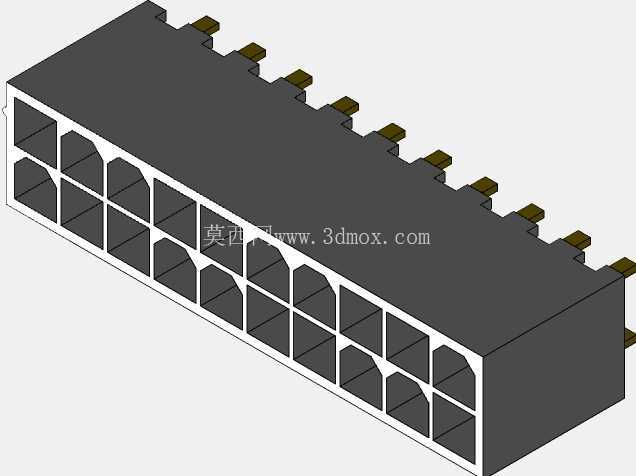

　　这个模型还原的是直插式PCB焊接款ATX20针母座，整体采用双排10针错位布局，单排针位间距严格遵循ATX电源接口标准的2.54mm间距，整体壳体采用耐高温绝缘工程塑料注塑成型，壳体侧面做了防呆凸台结构，对应公头的防呆缺口，能完全避免插反导致的针脚弯折、电源短路问题——早年做板卡调试的时候见过不少新手硬插反接口烧主板的情况，这个防呆结构的设计就是从实操痛点出发，不需要额外做标识，靠物理结构就能杜绝错装。

　　从安装边界来看，这款连接器采用DIP直插焊接设计，底部伸出的20根镀金插针长度刚好适配1.6mm标准厚度PCB的波峰焊工艺，插针穿过PCB后露出的焊端长度控制在1.5-2mm，既保证焊锡能充分浸润形成可靠焊点，又不会因为焊端过长导致背面和其他元器件干涉。壳体底部和PCB贴合的面做了微小的定位凸点，对应PCB上预留的定位孔，插件的时候能快速卡入定位，不需要反复调整针位对齐度，批量生产的时候能大幅提升插件工序的效率。

　　实际应用场景里，这类连接器除了传统台式机主板主供电，现在很多自制大功率供电扩展板、arduino集群供电底板、旧ATX电源改实验室可调电源的输出接口，都会用到这款20pin母座：它的单针载流能力能达到3A，整座满负载下可以承载超过300W的功率传输，完全覆盖常规ATX电源的输出功率区间，针脚表面的镀金层能有效降低接触电阻，长期使用也不会因为氧化出现接触不良、电压压降过大的问题。

　　建模的时候特意还原了壳体内部的针位分隔槽，每个针脚都有独立的绝缘隔腔，避免相邻针脚因为焊锡连锡、金属碎屑掉入导致的极间短路，壳体顶部的插口内部做了导向倒角，公头插入的时候能顺着倒角顺滑滑入，不会出现针脚顶偏的情况。壳体侧面的卡扣凸台是和公头锁合用的，插入到位后会听到清脆的卡扣卡合声，能承受50N以上的拉拔力不会松脱，设备搬运、震动环境下也不会出现接口松脱断电的情况。

　　从结构设计的细节来看，这款连接器的壳体壁厚控制在1.2mm，既保证了注塑成型时的结构强度，不会因为插拔力过大导致壳体开裂，又不会因为壁厚过厚占用过多PCB板面空间，整体宽度控制在22mm左右，长度在52mm左右，在PCB上预留安装位的时候，只需要在接口后方留出10mm的公头插拔操作空间即可，不会和周边的电容、电感等高大元器件产生干涉。很多新手做PCB布局的时候容易忽略插拔操作空间，把电解电容放在接口正后方，最后插电源的时候手伸不进去，这个模型把安装边界的尺寸都做了精准还原，布局的时候直接调用就能规避这类干涉问题。

　　另外，插针的排布完全遵循标准ATX电源的针脚定义，3.3V、5V、12V、地线、PS_ON信号针的位置和标准定义完全一致，做板卡设计的时候不需要额外核对针脚定义，直接匹配标准ATX电源公头的线序即可，能大幅缩短原理图设计的核对时间。插针和壳体的结合处做了倒刺结构，插针压入壳体后倒刺会卡入壳体塑料内部，承受大力度拉拔的时候插针不会被从壳体中拽出，可靠性比普通无倒刺的接插件高很多。

　　在维修替换场景里，这类连接器也是老主板、老工控板的常用替换件，很多使用年限超过十年的设备，接口针脚氧化、塑料壳体老化开裂，就需要更换同规格的20pin母座，这个模型的尺寸和市售主流配件完全一致，做维修配件建模、3D打印辅助定位工装的时候都可以直接参考。
