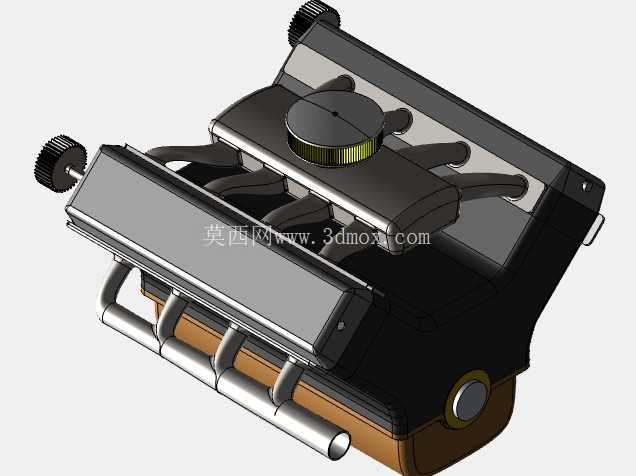

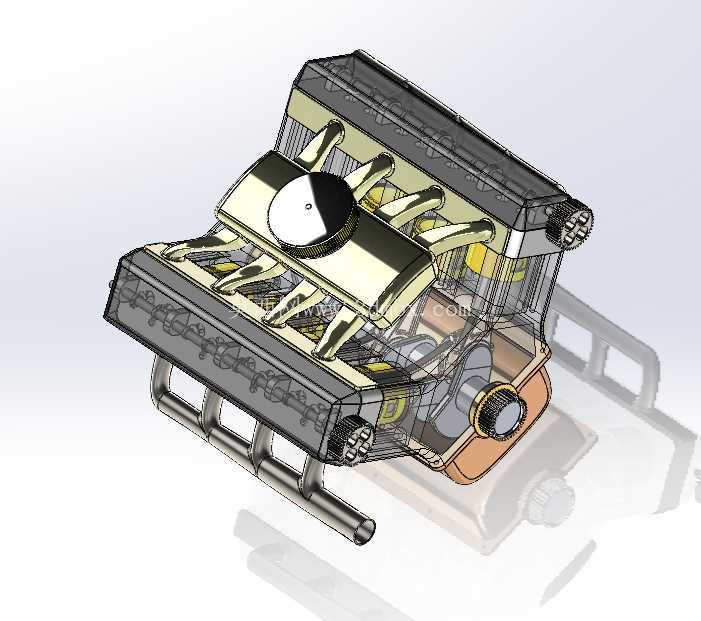

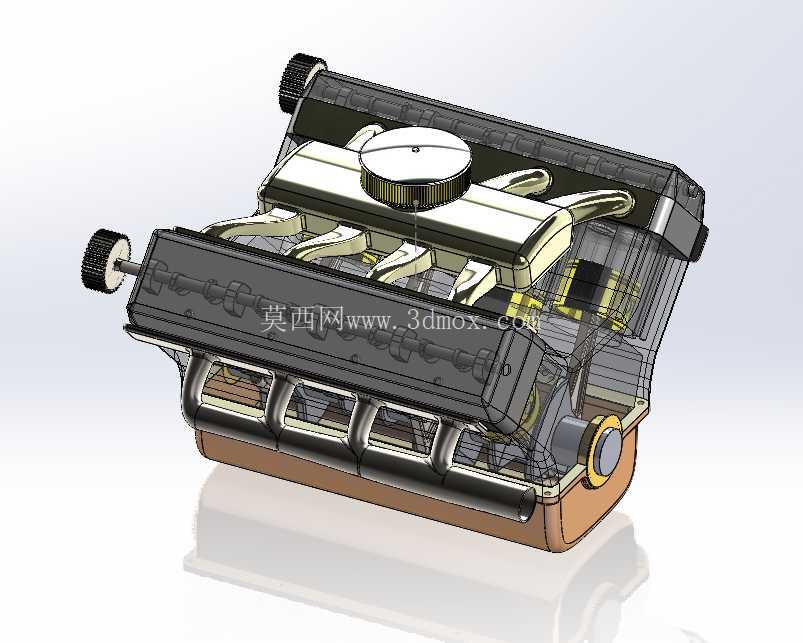

V型八缸内燃机结构展示三维数模

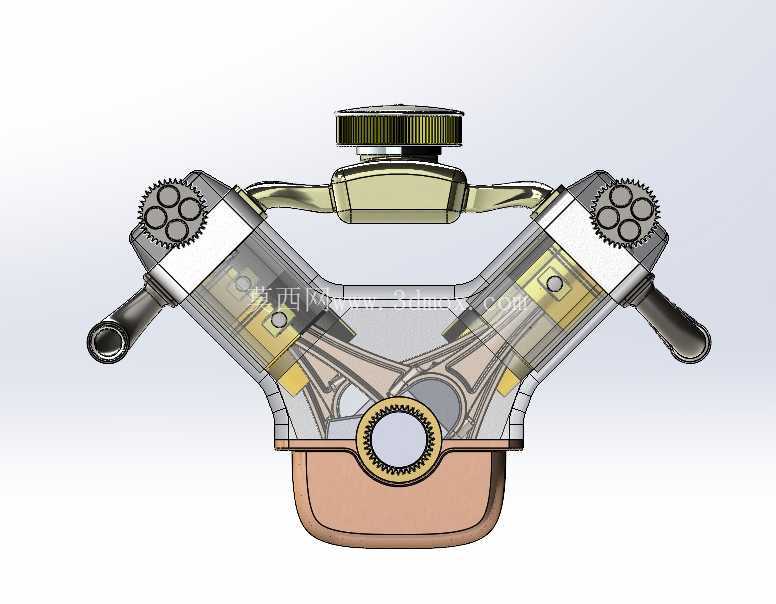

　　该V8动力装置的三维数模完整还原了V型八缸内燃机的核心结构，可直接用于动力总成匹配校核、教学演示结构拆解、改装方案前置验证等场景，覆盖乘用车辆性能改装、商用车动力选型、工科院校机械原理教学、动力设备科普展陈等多个实际应用领域。从结构设计逻辑来看，数模采用90度气缸夹角的经典V型布局，这种布局能够平衡一阶与二阶往复惯性力，大幅降低整机运转时的振动幅值，同时缩短整机轴向长度，适配前置后驱、四驱等多种车辆的动力舱布置边界，相比直列六缸机型，轴向尺寸可缩短近三分之一，更利于整车前后轴荷的配重优化。数模完整呈现了曲柄连杆机构、配气机构、缸体缸盖组件、进气歧管总成等核心部件的装配关系，曲轴采用全支撑设计，每个曲柄臂都设置了平衡重结构，能够抵消活塞连杆组往复运动产生的惯性力矩，保证高转速工况下的运转平顺性；活塞部分预留了活塞环、活塞销的装配间隙，可直接用于运动仿真分析，验证活塞在上止点、下止点位置时与气门、缸壁的运动干涉风险，为后续的配气相位调整、压缩比优化提供直观的校核依据。

　　配气机构采用顶置凸轮轴结构，数模中清晰还原了凸轮轴与气门挺柱、气门弹簧的配合关系，进气歧管采用对称式布局设计，能够保证两侧四个气缸的进气量均匀性，避免因进气偏差导致的各缸动力输出不一致问题，在进行动力性能仿真时，可直接基于该数模提取进排气道的流体域模型，开展充气效率、流场分布的仿真计算。从安装边界来看，数模预留了发动机悬置的安装点位，悬置点的位置、安装面平面度都按照常规乘用车辆的动力舱安装标准设置，可直接导入整车装配环境中，校核动力总成与前副车架、转向系统、冷却系统的装配间隙，避免实车装配时出现部件干涉问题；整机的外形轮廓严格按照量产V8机型的尺寸比例构建，宽度方向适配常规纵置动力舱的轮拱间距要求，高度方向预留了引擎盖的安全间隙，油底壳的最低点位置也考虑了整车最小离地间隙的设计要求，不会出现油底壳托底的风险。

　　在实际工程应用中，该数模可用于新车型动力舱的前期布局规划，设计人员无需从零开始搭建发动机基础模型，可直接基于该数模调整外围附件的安装位置，比如发电机、空调压缩机、转向助力泵等附件的布置，缩短前期方案设计的周期；在教学场景中，可基于该数模制作爆炸视图、运动仿真动画，直观展示四冲程内燃机的工作循环过程，让学习者清晰理解进气、压缩、做功、排气四个行程中各部件的运动配合关系，相比传统的二维原理图更具直观性；在动力改装领域，改装人员可基于该数模验证涡轮增压管路、中冷器、进气冬菇头等改装部件的安装位置，提前排查管路与周边部件的干涉问题，减少实车改装时的试错成本。

　　数模中各部件的装配约束都按照实际工程要求设置，比如曲轴与缸体主轴承座的同轴度约束、活塞与缸壁的滑动约束、凸轮轴与气门的接触约束，可直接导入运动仿真模块开展动力学分析，计算不同转速下的曲轴输出扭矩、活塞侧推力、气门弹簧的压缩量等关键参数，为后续的结构强度优化、性能调校提供数据支撑。缸体部分采用了龙门式缸体结构设计，这种结构的缸体刚度更高，能够承受更大的爆发压力，适配大马力输出的性能需求，缸筒部分预留了缸套的安装位置，可根据不同的动力输出需求选择铸铁缸套或者铝合金缸套，兼顾散热性能与耐磨性能。
