大型无人机配套DLE120发动机3D打印启动装置

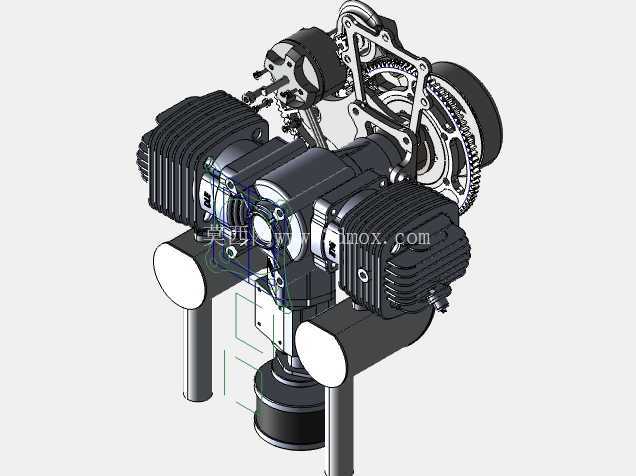

　　这套启动装置是针对大型无人机搭载的DLE120双缸水平对置发动机开发的专用启动部件，适配大排量航模发动机的启动扭矩需求，解决了大排量航发手动启动难度大、启动一致性差的实际问题，在工业级无人机外场作业、航模科研试飞、无人机动力系统台架测试等场景下都能发挥作用。从结构设计来看，整套装置围绕发动机曲轴端的安装接口做适配，启动齿轮组的传动比经过匹配计算，能够将驱动端的低扭矩高转速输出转化为曲轴启动所需的高扭矩低转速输出，避免启动过程中出现打齿、扭矩不足无法带动活塞越过压缩上止点的问题。

　　双缸水平对置发动机的压缩阻力比单缸航发更大，尤其是冷机状态下缸内密闭性好，手动拨动螺旋桨启动需要施加很大的作用力，外场作业时操作人员穿着厚重的户外作业服，操作空间受限，很容易出现脱手、螺旋桨打伤手的安全隐患，这套电启动结构通过齿轮啮合直接驱动曲轴，不需要操作人员接触螺旋桨就能完成启动流程，大幅提升外场操作的安全性。设计过程中优先考虑了安装边界的匹配性，整套启动机构的安装支架完全贴合DLE120发动机的缸体散热片间隙与曲轴箱安装孔位，不需要对原有发动机的缸体、曲轴结构做打孔、切削等破坏性改装，只需要通过原有缸体的固定螺栓位就能完成整套装置的固定，安装完成后不会突出发动机原有外形轮廓过多，避免影响无人机发动机舱的气动外形设计，也不会和发动机舱内的供油管路、点火线路、散热风道产生干涉。3D打印的结构件在设计时做了针对性的加强处理，齿轮啮合位置的受力筋厚度根据启动瞬间的冲击载荷做了有限元校核，非受力区域做了镂空减重处理，整套装置的自重控制在合理范围内，不会给无人机增加过多的无效载荷，不会影响无人机的有效载重与续航表现。启动装置的驱动齿轮设计了单向离合结构，当发动机启动完成进入自持运转状态后，驱动齿轮会自动和曲轴端的启动齿圈脱开啮合，避免发动机运转过程中反过来带动启动电机高速旋转，造成启动电机过载烧毁、齿轮结构打齿损坏的问题。

　　从实际使用场景来看，这套启动装置不仅适配外场飞行作业的启动需求，在发动机台架磨合、动力参数测试、喷油点火系统标定的场景下，也能通过固定的启动信号实现标准化的启动操作，避免不同操作人员手动启动的力度、转速差异带来的测试数据偏差，让动力系统的测试数据一致性更好。结构设计上充分考虑了航发使用场景的振动特性，所有连接位置都设计了防松结构，3D打印的支架结构在安装接触面预留了减震垫的安装槽位，能够吸收发动机运转过程中产生的高频振动，避免长期振动下连接螺栓松动、齿轮啮合间隙变大出现异响甚至结构失效的问题。

　　齿轮组的啮合间隙在设计时预留了合理的公差范围，既不会因为间隙过小出现运转卡滞、受热膨胀咬死的问题，也不会因为间隙过大出现启动瞬间冲击打齿、传动噪音过大的问题。整套装置的外形轮廓完全顺着发动机双缸对置的外形做布局，启动电机布置在两个缸体之间的空余位置，充分利用了发动机缸体之间的闲置空间，不需要额外扩大发动机舱的直径尺寸，适配多数搭载DLE120发动机的大型无人机的原有发动机舱设计，不需要对机身结构做额外修改就能直接加装。针对3D打印工艺的特性，所有结构件的壁厚都控制在工艺可实现的合理范围内，没有出现过大的悬空结构，不需要添加过多的支撑结构就能完成打印制作，打印完成后的后处理工作量小，装配时的公差配合经过优化，普通的FDM3D打印设备就能制作出满足装配精度要求的零件，降低了配件的制作门槛与成本，外场作业时如果出现零件损坏，也能快速通过3D打印制作替换件，不需要等待原厂配件的物流周期，提升外场作业的保障效率。
