开关电源SMPS电路板组件结构设计

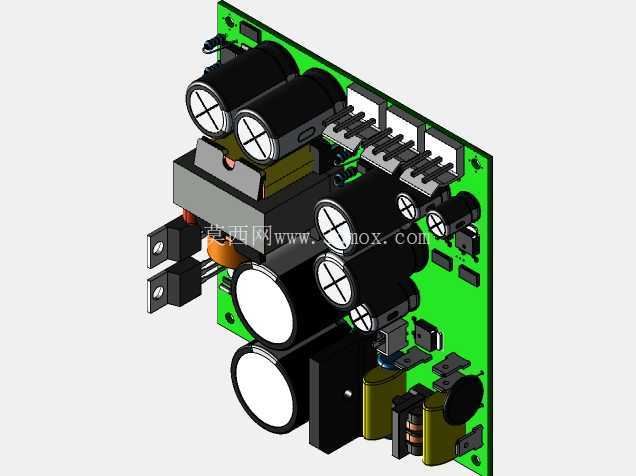

　　这款开关电源SMPS的三维结构设计，核心围绕小功率AC-DC电能变换场景的实际装配需求展开，日常在工业控制板卡供电、小型工控设备辅助电源、民用电子设备内置供电模块等场景中广泛使用，核心作用是将输入的交流市电转换为稳定的低压直流输出，为后端负载提供可靠的电能供给。从结构布局来看，设计阶段优先考虑了强电与弱电回路的物理隔离，高压侧的大容量电解电容沿PCB板边缘排布，预留了足够的安规爬电距离，避免高压电弧对低压控制回路造成干扰；主功率变压器布置在板卡中部偏左位置，刚好隔开高压输入侧与低压输出侧的元件排布区域，既缩短了功率回路的走线长度，降低线路寄生参数带来的尖峰干扰，也为后续批量生产时的自动插件工序预留了操作空间。

　　板载元件的排布充分考虑了散热需求，大容量滤波电容与功率开关管、整流二极管等发热元件之间预留了空气流通间隙，避免长期工作时热量堆积导致电容寿命衰减；输出侧的接线端子采用直插式接线结构，伸出PCB板边缘的长度经过严格核算，既保证接线时的操作空间，也不会超出设备外壳的安装边界，适配多数通用小型电源外壳的内部安装尺寸。安装孔位设置在PCB板的四个边角位置，孔径匹配常用的M3自攻螺丝规格，孔位周边预留了足够的绝缘距离，避免螺丝固定时与板上走线发生短路；板上的小型贴片元件全部布置在PCB的正面区域，背面仅保留必要的走线与焊盘，既降低了PCB生产的工艺难度，也避免背面元件凸起影响板卡与安装基面的贴合度。

　　设计过程中对所有元件的高度做了统一管控，最高的大容量电解电容高度不超过板卡安装面以上35mm，主变压器的磁芯高度控制在30mm以内，确保整个电源模块装入外壳后不会与外壳内壁发生干涉，同时预留了2mm以上的安全间隙，避免元件与金属外壳接触引发安规问题。功率回路的走线宽度按照额定电流3A的载流量设计，走线边缘做了圆弧过渡处理，避免尖角处的电流集中引发局部过热；高低压区域之间预留了4mm以上的安规槽，进一步强化绝缘性能，满足常规民用与工业电子设备的安规设计要求。

　　输出侧的滤波电感与电解电容组成LC滤波回路，布置在距离输出端子最近的位置，尽可能缩短输出滤波回路的长度，降低输出纹波系数，提升供电稳定性；板上预留的保险丝座靠近高压输入端子位置，方便后续维护时更换保险丝，无需拆解整个板卡即可完成操作。
