DFRobot向日葵5V太阳能电源管理模块

　　在户外分布式传感节点、小型离网光伏供电装置、野外环境监测设备的供电系统搭建中，这类小型太阳能电源管理模块是衔接光伏输入与负载供电的核心衔接部件，承担着太阳能输入稳压、负载供电输出、供电状态适配的关键作用，直接决定了小型离网供电系统的运行稳定性与供电可靠性。

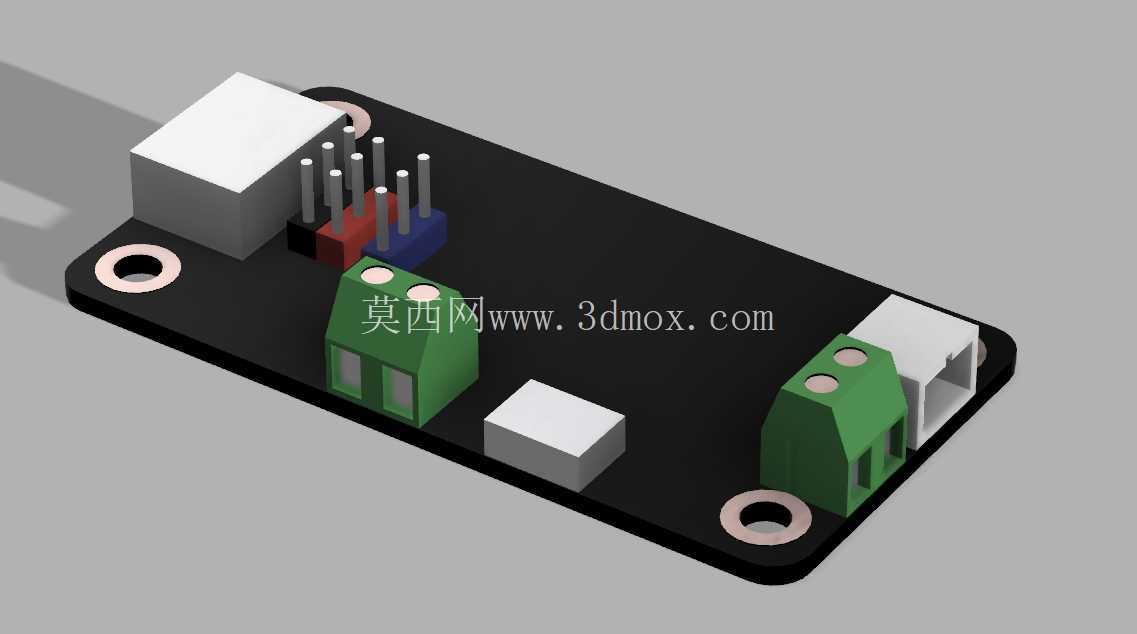

　　从结构设计来看，模块采用黑色FR-4玻纤基板作为承载主体，基板四角设置了标准的金属化安装孔，安装孔的孔径与孔位间距完全适配通用电子安装导轨与标准安装面板的固定尺寸，安装时可直接通过M3规格螺丝完成固定，无需额外定制安装转接件，能够快速集成到各类小型电子设备的壳体内部或者户外安装支架上，安装边界预留了足够的接线操作空间，不会出现接线端子与安装结构干涉的问题。基板上的元器件布局遵循强弱电分离、输入输出分区的设计原则，光伏输入端子与负载输出端子分别布置在基板的两个对角区域，输入侧采用大间距绿色接线端子，能够适配线径0.5-1.5平方毫米的光伏连接线，接线时无需额外压接特殊端子，直接剥线后拧紧端子螺丝即可完成接线，可承受的持续输入电流完全匹配小型5V太阳能板的输出能力；输出侧除了接线端子外还预留了标准排针接口，能够直接对接Arduino等开源硬件主控板的供电引脚，也可以通过杜邦线为外接传感器、小型通讯模块提供稳定5V供电。

　　模块上的核心功率元器件采用了垫高布局设计，功率电感、稳压芯片等发热元器件与基板之间预留了微小的散热间隙，同时元器件上方没有布置过高的遮挡结构，在密闭壳体内部安装时也能通过空气对流完成自然散热，无需额外加装散热片即可满足额定负载下的散热需求，避免长期高温运行导致的元器件寿命衰减。基板上的白色方块状元器件为滤波电容与状态指示相关元件，布局时避开了安装孔的应力集中区域，安装锁紧螺丝时不会对周边元器件产生挤压应力，降低了安装过程中元器件损坏的概率。

　　在实际应用场景中，这类模块主要适配功率5W以内的小型单晶硅太阳能板，能够将太阳能板输出的波动直流电压稳定转换为5V直流输出，为低功耗物联网节点、小型户外气象传感器、野外数据采集装置提供持续供电，同时可以兼容外接储能电池的充放电管理，在光照充足时为负载供电同时为储能电池补电，光照不足时自动切换到储能电池供电模式，保证负载设备不间断运行。模块的整体外形尺寸控制在极小的范围内，长宽尺寸仅相当于普通银行卡的三分之一，厚度不超过15毫米，能够嵌入到小型户外设备的壳体内部，不会占用过多的设备内部空间，对于对安装体积有严格限制的便携监测设备、小型太阳能充电装置来说，这种紧凑化的结构设计能够大幅降低整体设备的结构设计难度。

　　建模过程中需要重点关注各个接线端子的插拔空间预留，排针的引脚间距需要严格匹配标准2.54毫米排针的尺寸公差，接线端子的螺丝孔深度需要与实际端子的接线范围一致，安装孔的位置公差需要控制在±0.1毫米以内，保证实际生产装配时能够顺利对位安装。基板上的丝印标识位置需要与实际元器件位置对应，避免出现丝印遮挡焊盘或者标识错位的问题，各个元器件的高度差需要准确还原，避免在结构装配时出现元器件与设备壳体干涉的情况。对于结构设计人员来说，在集成这类模块时，需要在模块上方预留至少3毫米的散热空间，接线端子的出线方向需要预留足够的走线空间，避免线缆弯折半径过小导致的线芯断裂问题，同时安装时需要注意模块与周边金属结构件的绝缘隔离，避免基板上的裸露焊点与金属件接触造成短路故障。
