1KW纯正弦波DC转AC逆变功率模块结构设计

项目分类:变压器 发布时间:2025-02-17 ID:936305
  • 1KW纯正弦波DC转AC逆变功率模块结构设计
  • 1KW纯正弦波DC转AC逆变功率模块结构设计
  • 1KW纯正弦波DC转AC逆变功率模块结构设计
  • 1KW纯正弦波DC转AC逆变功率模块结构设计
  • 1KW纯正弦波DC转AC逆变功率模块结构设计
  • 1KW纯正弦波DC转AC逆变功率模块结构设计

  在离网供电、车载后备电源、小型光伏储能系统的搭建场景里,逆变模块是决定供电质量与运行稳定性的核心部件,这款1KW功率等级的DC转AC逆变模块,正是针对中小功率离网供电场景开发的硬件结构方案,区别于市面上常见的修正波逆变方案,该设计从输出波形质量、散热冗余、安装适配性多个维度做了工程化落地。

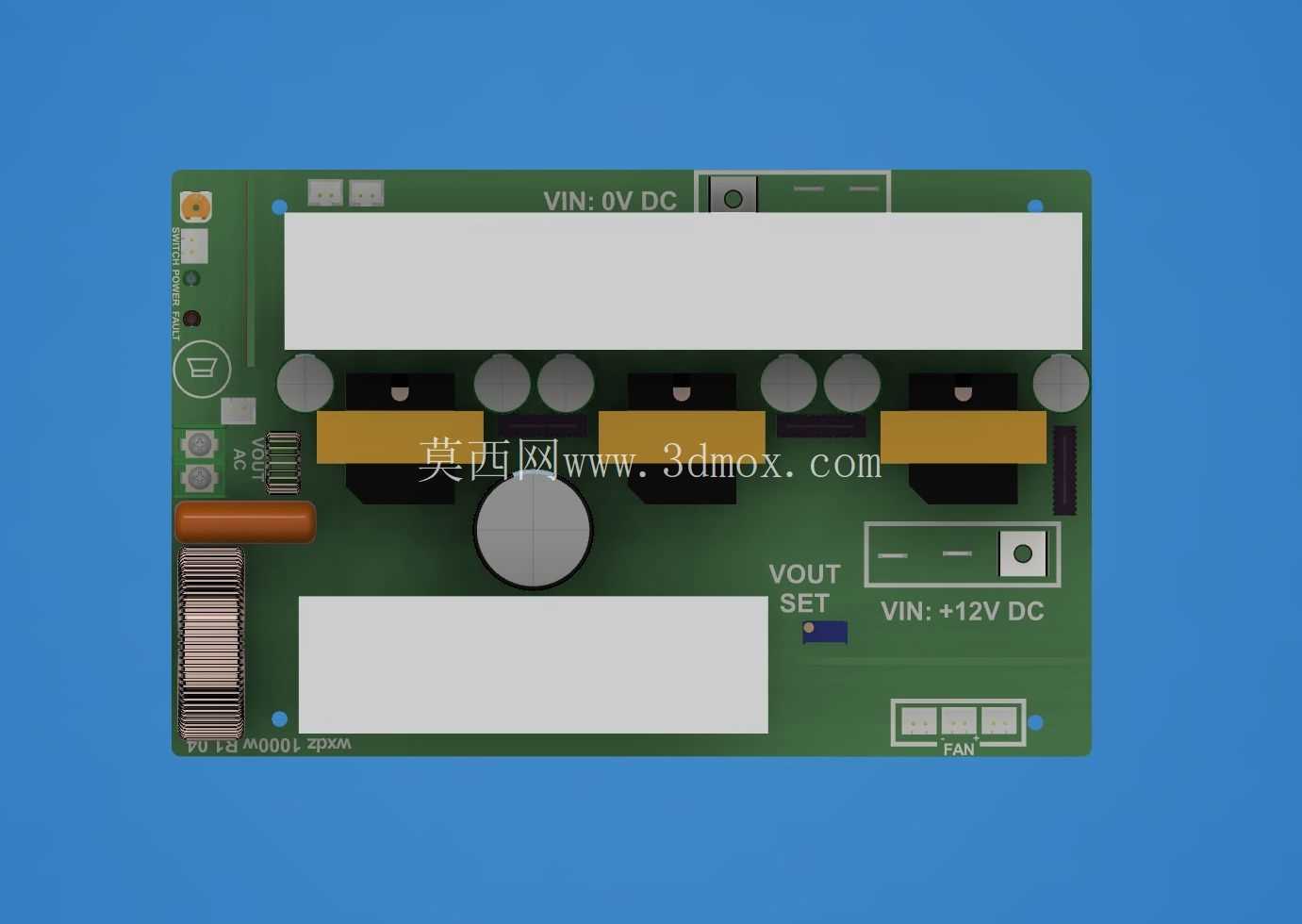

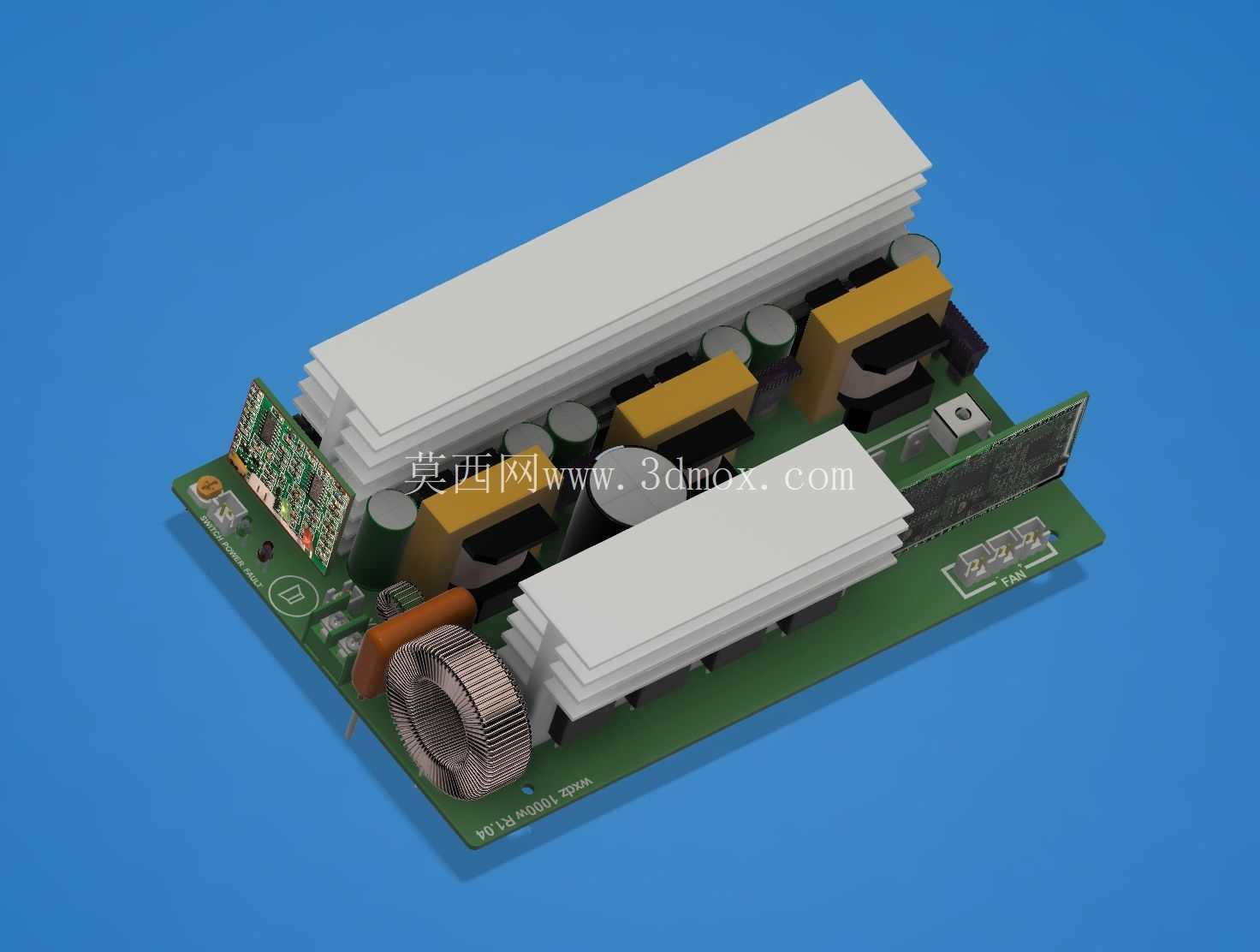

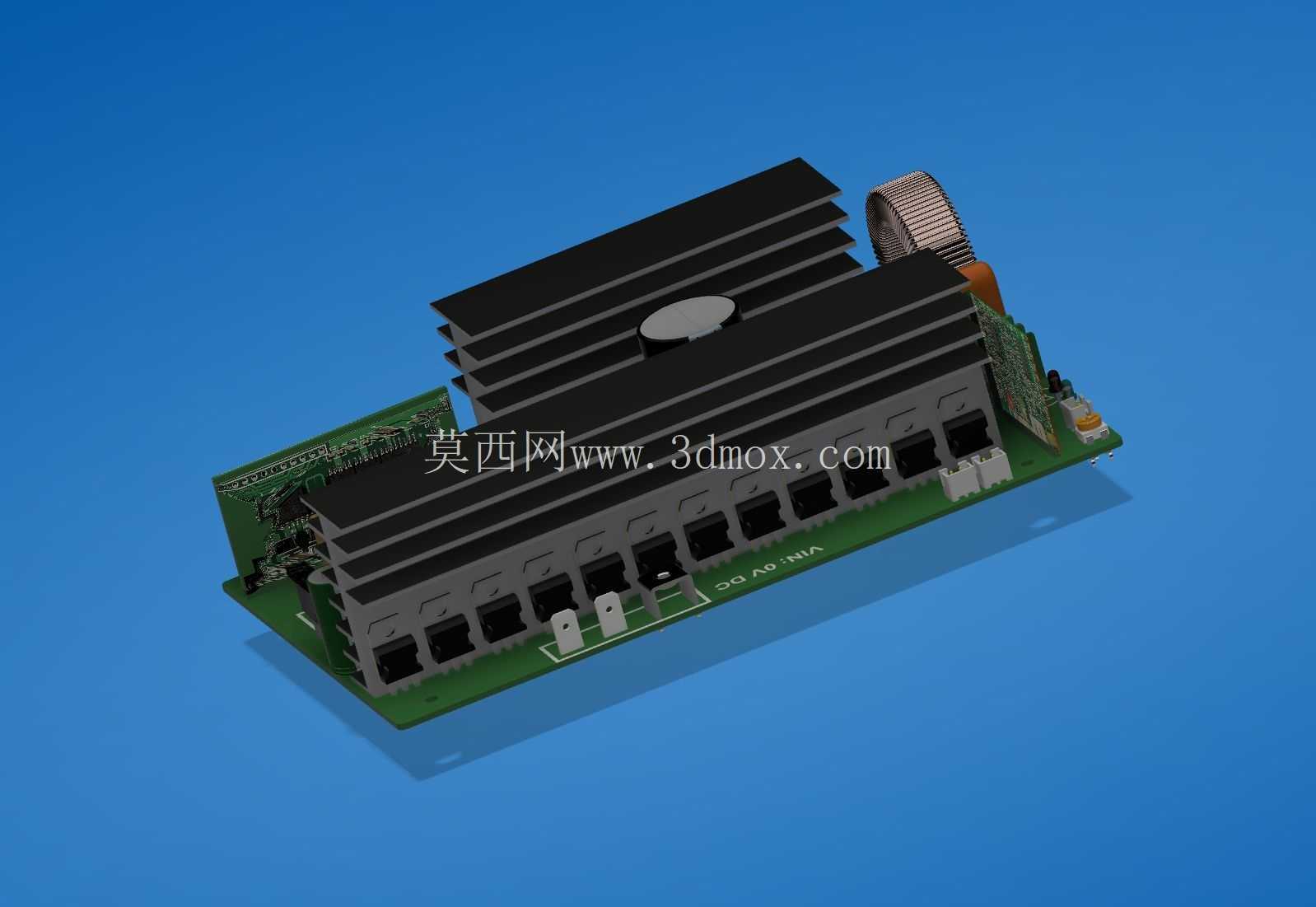

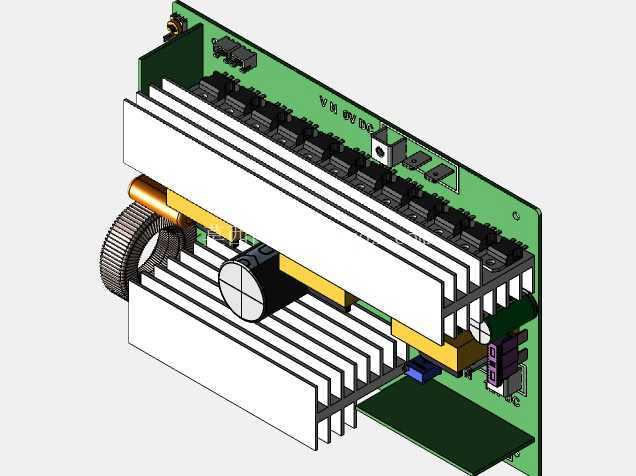

  从实际功能落地来看,该模块核心实现12V直流输入到220V RMS交流输出的转换,输出端采用GV801模块搭建纯正弦波发生链路,能够输出和市电波形一致的纯正弦交流电,可兼容对供电波形敏感的精密电子设备,比如小型医疗监测仪器、开关电源供电的数码设备、带电机类的感性负载,避免修正波供电带来的设备异响、发热、寿命缩短问题。功率回路的布局上,大电流走线全程做了加宽处理,功率开关器件与整流器件直接贴合在铝制散热翅片基座上,两个长条形散热翅片分别对应上下桥臂的功率器件组,散热路径上没有额外的转接结构,能把器件工作产生的热量快速传导到翅片表面,依靠自然对流即可满足额定功率下的散热需求,无需额外加装强制风冷风扇,减少了运行噪音与风扇故障点。

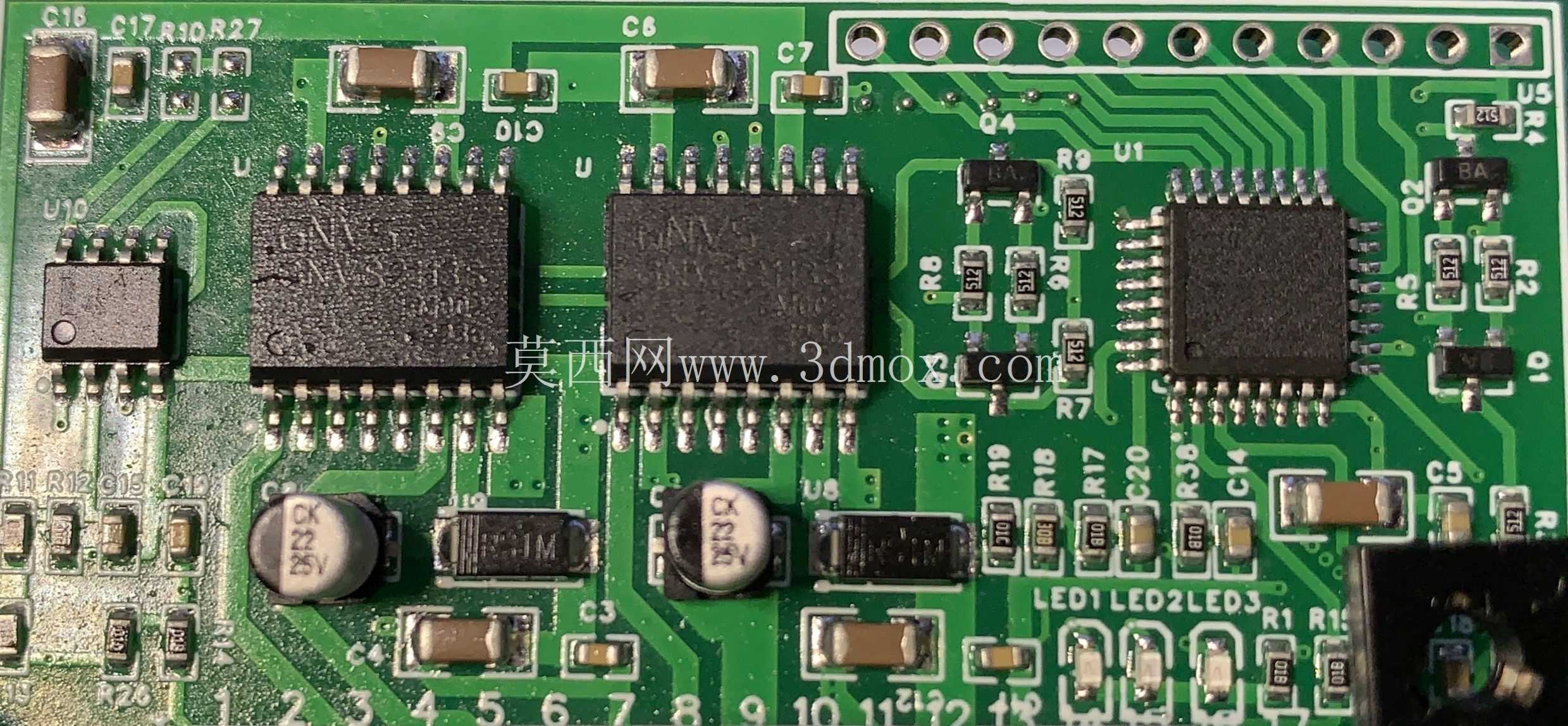

  结构设计阶段,首先确定了核心器件的安装边界:主功率变压器、共模电感、滤波电容的排布严格遵循电流流向顺序,从直流输入侧的滤波电容组开始,依次经过功率开关桥臂、主变压单元、LC滤波网络,最后到交流输出端子,整个功率回路的走线长度被压缩到最短,尽可能降低大电流回路的寄生参数,减少开关过程中的尖峰干扰。板载的控制驱动板采用竖插式安装结构,通过排针与主功率板连接,既节省了板面的横向占用空间,也能让控制回路远离大电流的功率区域,降低功率开关动作时的电磁干扰对驱动信号的影响。输入输出端子全部布置在板卡的边缘位置,直流输入侧预留了大电流接线柱的安装位,可适配6平方以上的动力线缆接入,交流输出侧预留了插座式接口与接线端子两种安装位,方便不同场景下的接线需求。

  安装尺寸的适配性上,整个模块的板卡轮廓做了规整化处理,四个角预留了标准的安装固定孔,孔位间距匹配市面上通用的1KW功率级逆变器外壳安装柱尺寸,不需要额外做转接板即可直接装入标准壳体中。板上的高器件比如电解电容、共模电感、散热翅片的高度做了统一管控,最高器件的高度不超过板卡上方的预留安全间隙,避免装入壳体后出现器件顶壳的问题,同时不同高度的器件之间预留了足够的安规爬电距离,高压区域与低压控制区域之间做了开槽隔离处理,满足电气安全的间距要求。

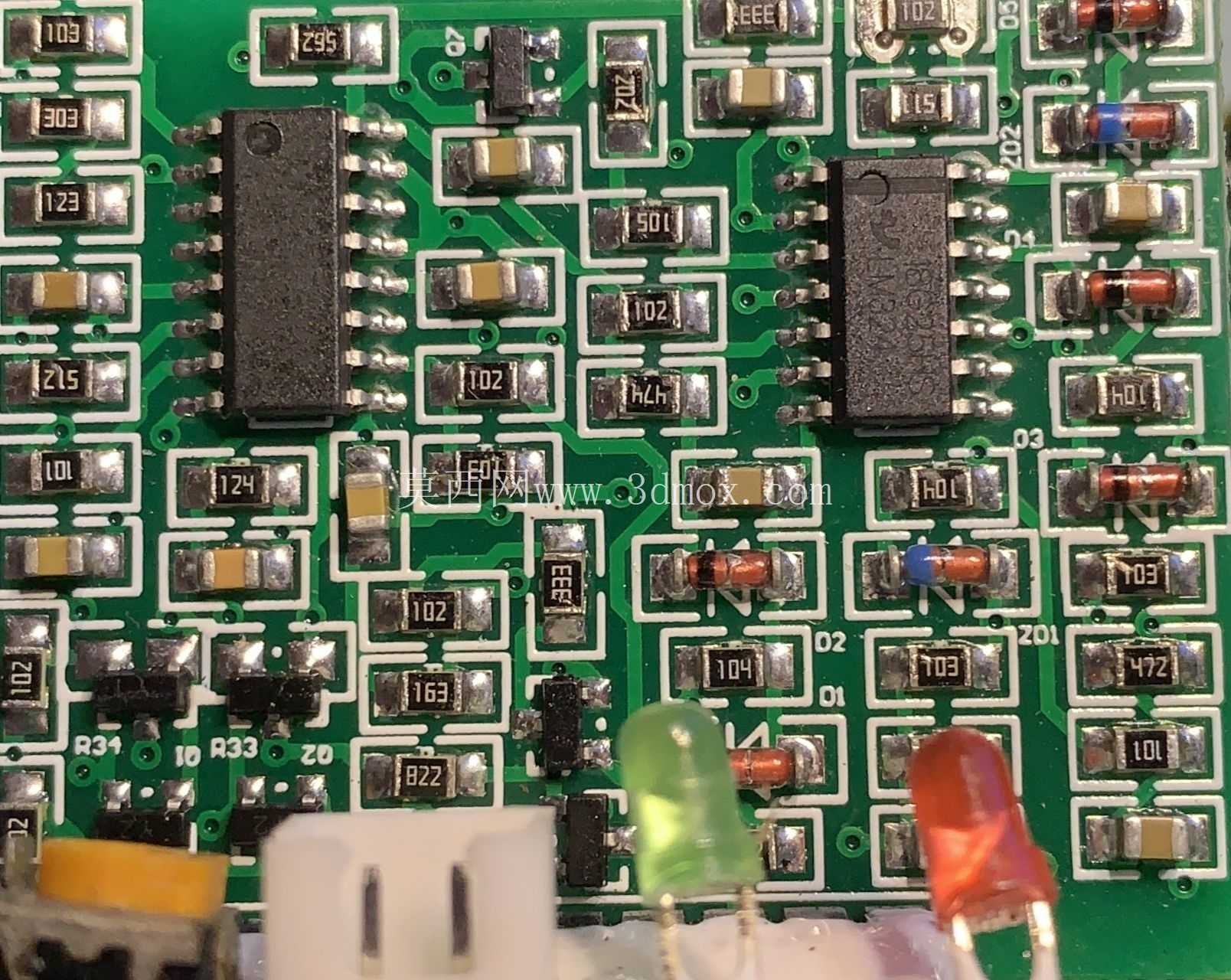

  细节设计上,板载的电流采样、电压采样器件都布置在靠近输出端的位置,采样回路的走线做了差分等长处理,保证采样信号的准确性,为过流、过压保护逻辑提供可靠的信号来源。功率器件与散热片之间预留了导热绝缘片的安装厚度空间,装配时不需要额外调整器件高度即可保证贴合压力均匀,避免因压力不均导致的散热不良或者器件压损问题。整个结构设计把所有组件的三维模型都做了完整还原,每个器件的安装位、固定孔位、干涉边界都做了逐一校验,不会出现孔位错位、器件干涉的装配问题,设计人员可以直接把该模块的模型纳入到整套离网供电系统的装配中,快速完成整体设备的结构排布、安装空间校验、走线路径规划,减少重复建模的工作量,也能提前规避结构设计中容易遗漏的安装间隙、安规距离、散热空间类的问题,避免后期打样装配时才发现干涉或者安全距离不足的缺陷。
