华为LUNA2000储能集装箱结构设计方案

　　这款20英尺规格的储能集成箱体，是面向大型工商业储能、电网侧调峰调频场景开发的核心承载设备，日常落地场景多覆盖光伏配储、园区备用电源、微电网组网等领域，核心作用是将大容量磷酸铁锂电池簇、BMS管理系统、PCS变流单元、消防温控模块全部集成在标准海运集装箱尺寸的封闭壳体内，实现储能系统的快速部署、户外防护与集中管控。从结构设计逻辑来看，整个箱体完全沿用标准20尺集装箱的外部安装边界，外部长宽高尺寸严格匹配ISO 668标准中20英尺干货箱的尺寸公差要求，吊装点位、角件位置完全兼容现有港口吊装、集装箱运输车辆的固定接口，不需要额外开发专用运输工装，能直接通过公路、海运完成跨区域转运，现场只需要完成预制混凝土基础找平、接入高压线缆与通讯线路即可投用，大幅缩短现场施工周期。

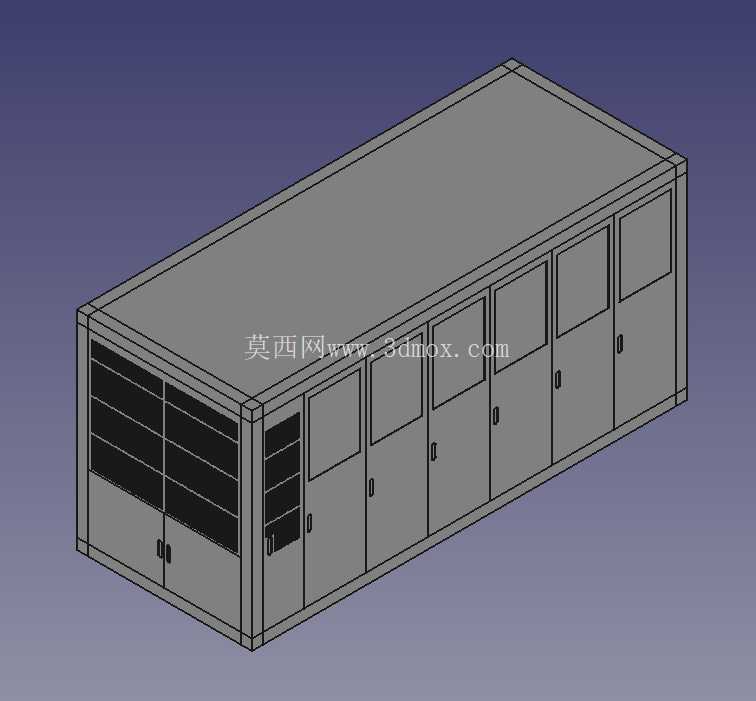

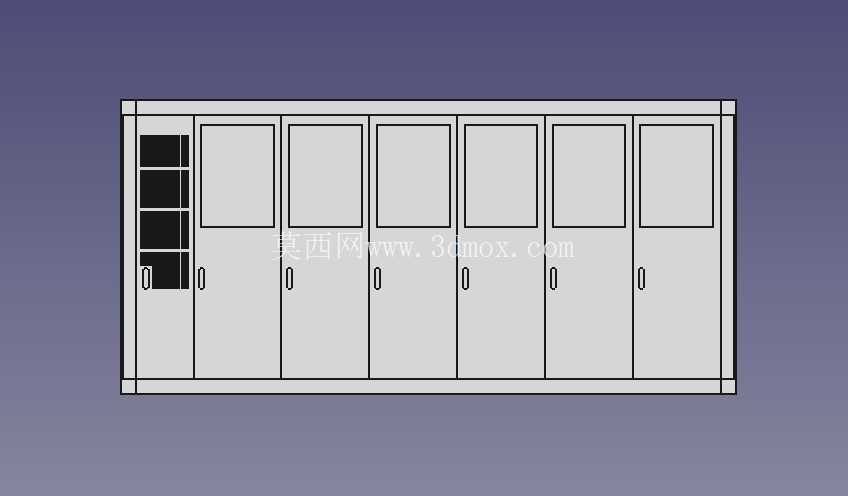

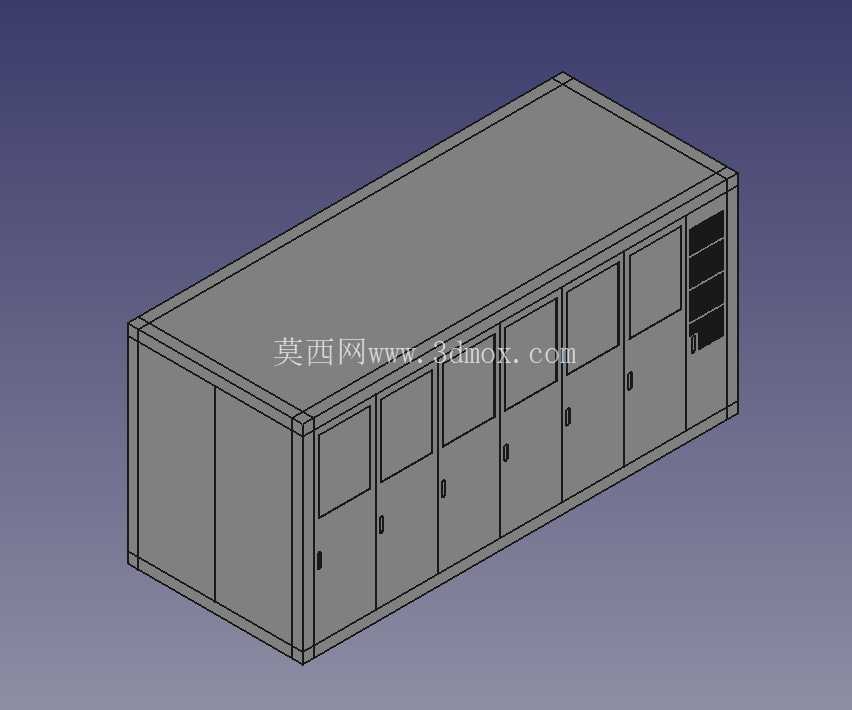

　　箱体侧面的功能分区设计完全贴合运维实际需求，左侧带通风格栅的舱段是温控与变流设备舱，格栅的开孔角度、通风面积经过散热仿真校核，既能满足高功率运行状态下的进风需求，又能满足IP54级户外防护要求，防止暴雨天气下雨水溅入舱内损坏电气元件；右侧连续排布的多扇检修门，分别对应内部不同的电池簇安装仓位，每扇门都预留了门锁安装位与观察窗开孔，日常巡检不需要打开舱门就能通过观察窗查看内部设备的运行指示灯状态，单簇电池出现故障时可以单独打开对应舱门完成检修，不需要关停整个储能系统，降低运维停机带来的容量损失。

　　箱体顶部采用标准集装箱的波纹板加强结构，在边角位置做了加高的防水翻边设计，避免顶部积水渗漏，同时预留了消防排烟口、温控外机的安装点位，所有开孔位置都预设了加强筋，避免后期加装设备时出现结构变形。从内部布局来看，舱内预留了标准的电池架安装地脚，地脚位置的底板做了加厚处理，单点位承重满足电池簇满装状态下的载荷要求，舱内两侧预留了贯通的走线槽位置，强电与弱电线槽分侧布置，避免信号干扰；舱体内部的壁板预留了保温层安装空间，后期填充阻燃保温材料后，能隔绝外部环境温度变化对舱内设备的影响，降低温控系统的能耗。

　　在安装边界设计上，箱体底部的四个标准角件完全匹配常规集装箱的固定锁扣尺寸，现场基础只需要按照20尺集装箱的角件位置预埋固定件即可，不需要额外定制安装底座；箱体侧面预留的外接接口位置统一布置在舱体端部的接线舱内，高压动力线、通讯线、消防管线的接口都做了防水密封处理，外接布线时不需要在舱体额外开孔。整个结构设计没有做冗余的异形结构，所有钣金折弯件、型材件都采用通用加工工艺，生产时不需要开专用模具，能有效控制制造成本，同时所有易损部件比如门锁、密封胶条、通风滤网都采用通用标准件，后期运维更换时不需要单独定制配件，能有效降低全生命周期的运维成本。针对户外长期运行的需求，舱体所有钢结构件都做了抛丸除锈后喷户外塑处理，塑层厚度满足沿海高盐雾环境的使用要求，舱门接缝处都安装了三元乙丙密封胶条，能有效阻挡粉尘、雨水进入舱内，保证内部电气设备在-30℃到55℃的户外环境下稳定运行。
