ABB12杆分配板塑料外壳结构设计

　　在民用建筑配电、小型工业工位配电的场景里，这类12杆分配板的塑料外壳是终端配电回路的核心防护载体，日常会被嵌入墙面暗装槽位、明装于工位侧墙或是设备旁的配电立柱上，用来罩住内部的汇流排、接线端子与分配板本体，避免人员误触带电部件，同时阻挡施工粉尘、日常溅水侵入内部导电结构，降低配电回路短路、误碰触电的风险。做这个外壳的结构设计时，首先要匹配内部12杆分配板的排布逻辑，内部腔体的深度要预留出汇流排的接线空间，不能让端子接线后顶到外壳内壁，同时腔体边缘的卡扣位置要对准分配板的安装孔位，装配时不需要额外打螺丝，靠周边的弹性卡扣就能把壳体和底座卡紧，后期运维拆壳的时候，用平口螺丝刀撬动侧边的预留缺口就能顺利开盖，不会把塑料卡扣撬断。

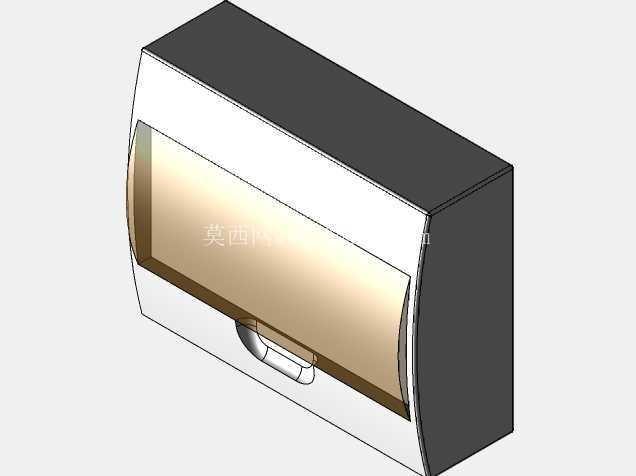

　　外壳正面做了弧形过渡的视窗区域，视窗采用半透的磨砂质感材质，不用开盖就能大致看到内部开关的分合状态，同时不会直接暴露内部的带电部件，视窗下方预留了内嵌式的抠手位，抠手的深度刚好能容纳成年人的指尖，开盖施力的时候不会打滑，也不会因为抠手外凸积灰。外壳的侧边做了向内收的斜边，嵌入墙体安装的时候，斜边能和墙面的抹灰层自然贴合，不会出现边缘翘边的缝隙，明装的时候，壳体背部的四个挂孔是沉头设计，挂装后螺丝头不会凸出来顶到壳体，保证壳体和安装面完全贴合，不会因为螺丝突出导致壳体倾斜。

　　考虑到配电场景的使用环境，外壳的塑料材质选用阻燃级别的ABS，表面做了细晒纹处理，不容易留下划痕，日常擦拭清洁的时候也不会残留水渍，壳体的拼接缝隙控制在0.3mm以内，既能满足开合的装配公差，也能阻挡小飞虫、灰尘进入内部。设计的时候特意把壳体的棱角都做了R2以上的圆角处理，安装和运维的时候不会划伤施工人员的手部，外壳的整体宽度适配常规的12回路暗装底盒，高度方向预留了接线的弯曲半径空间，底部的进线孔做了可敲落的预留结构，施工的时候可以根据进线方向选择敲落对应的孔位，不用额外开孔，适配不同方向的进线走线需求。

　　这类外壳的结构强度要满足侧面施加100N压力不会出现明显形变的要求，卡扣的反复开合寿命要达到50次以上不会断裂，适配日常配电运维的多次开盖需求，同时外壳的颜色选用常规的乳白色搭配深灰色侧边，和多数装修场景的墙面颜色适配，不会显得突兀。在建模的时候，要重点关注卡扣的弹性变形量，预留0.2mm的装配间隙，避免装配的时候出现卡扣卡紧不到位或者过紧难以拆卸的问题，视窗区域和壳体主体的配合要做定位筋，防止视窗装配后出现偏移，抠手位的壁厚要和周边保持一致，避免注塑的时候出现缩痕影响外观和结构强度。
