50mm见方2V160MA太阳能供电单元结构设计

　　做小型低功耗户外传感节点、嵌入式便携设备的供电方案选型时，这类小尺寸光伏单元是绕不开的核心部件，这次建模的50mm规格方形光伏片，刚好适配绝大多数微型物联网终端的安装空间，不用额外做结构裁切就能直接嵌入设备外壳预留位。从实际应用场景看，这类小功率光伏片常被用在户外温湿度采集节点、庭院微型装饰灯、小型太阳能充电玩具、低功耗蓝牙信标供电上，搭配0.5F到5F的超级电容或者小型纽扣锂电池，就能实现无外接电源的长期自持运行，不用频繁更换电池，特别适合部署在布线困难、无人值守的户外点位。

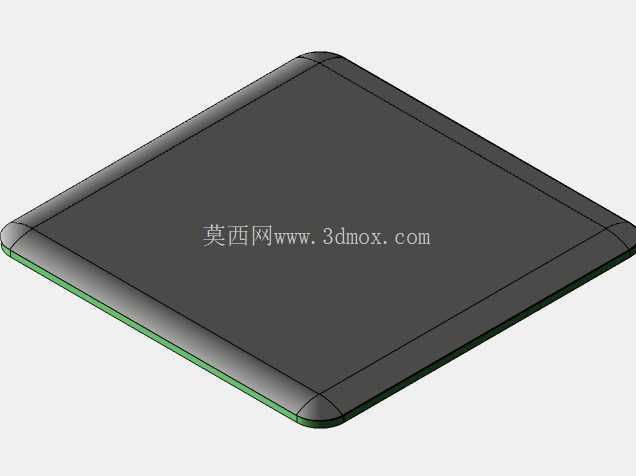

　　建模过程中最先要确认的是安装边界尺寸，这款光伏片的外形为严格的正方形，长宽均为50mm，换算成英制是1.96英寸见方，厚度控制在3mm以内，边缘做了0.5mm的圆角过渡，避免安装时应力集中导致硅片碎裂。表面的高透钢化玻璃层厚度1.2mm，透光率控制在92%以上，建模时特意还原了玻璃层的微倒角和表面的抗反射镀膜质感，背面的EVA封装层和PCB基板层做了分层结构处理，能清晰看到各层的装配关系，方便后续做设备外壳的密封槽设计时预留足够的压缩量。

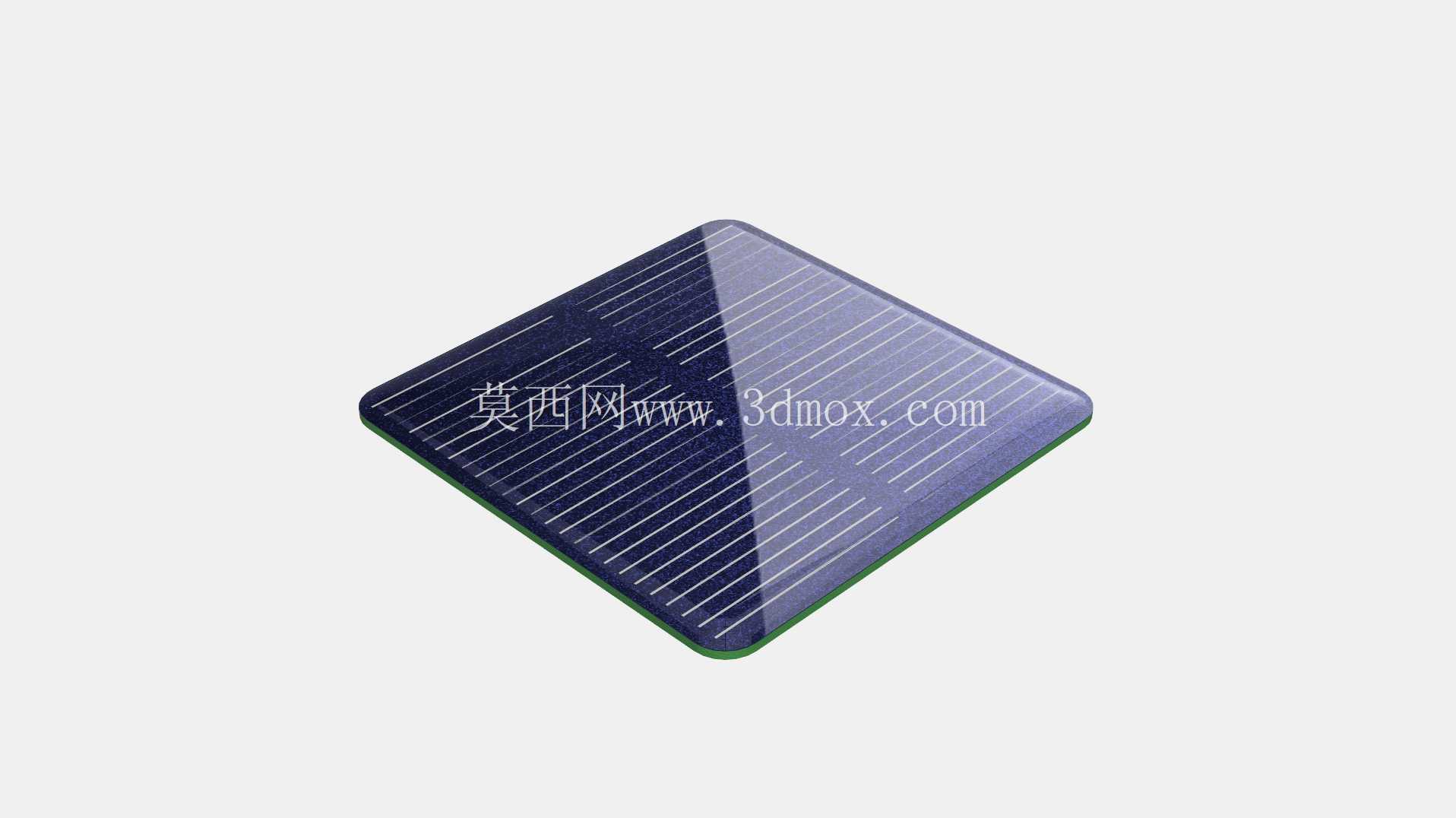

　　设计思路上完全贴合量产实物的装配逻辑，表面的栅线电极按照实物的等距排布做了还原，主栅线宽度0.8mm，副栅线间距2mm，既保证了电流收集效率，也不会过多遮挡受光面积。边缘的包边采用绿色环氧树脂封装，建模时还原了包边的微小溢胶细节，和实物的工艺状态完全一致，做结构干涉检查的时候能准确判断包边和外壳安装槽的配合间隙，不会出现建模时留够间隙实际装配卡滞的问题。

　　从功能特性上看，这款光伏单元标准输出电压2V，短路电流160MA，在标准光照强度下能稳定输出0.3W左右的功率，足够给低功耗MCU、传感模块、无线传输单元供电，搭配充电管理电路就能实现储能元件的浮充。建模时特意把受光面的角度做了可参数化调整，后续做整机设备的倾角仿真时，可以直接修改安装角度参数，快速计算不同安装倾角下的受光效率，不用重新绘制模型。

　　实际做设备结构设计时，这类光伏片的安装方式通常有两种，一种是背面贴双面胶直接固定在外壳内表面，玻璃面和外壳的透明视窗对齐，这种安装方式不需要额外的固定结构，适合厚度要求严苛的便携设备；另一种是在外壳上做下沉式安装槽，光伏片嵌入后用密封胶圈压合，防水等级能达到IP65，适合户外露天部署的设备。建模时已经把两种安装方式需要的基准面都做了预留，不管是做胶粘固定的贴合面，还是做密封圈的压合台阶，都能直接提取模型的面特征做后续结构设计，不用重新测绘尺寸。

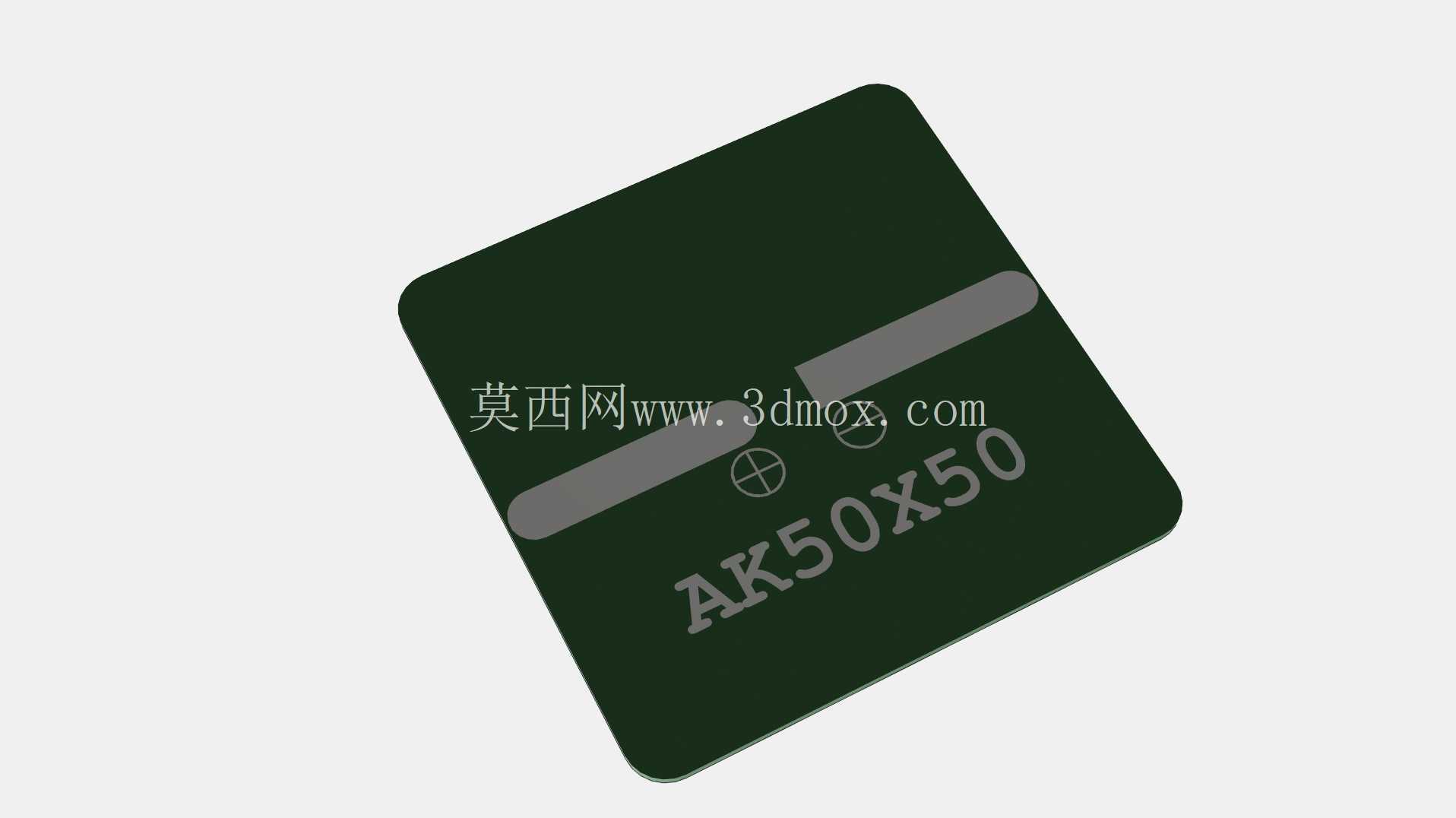

　　很多新手做这类光伏组件建模时容易忽略栅线的凸起高度，实际上表面的银浆栅线有0.02mm左右的凸起，如果做视窗贴合设计时没有预留这个间隙，玻璃面和视窗之间会出现局部顶起的问题，导致密封失效或者产生水印影响受光，这次建模特意把栅线的微小凸起做了还原，做干涉检查时能准确识别这个细节，避免后期开模后出现装配问题。另外背面的电极焊盘位置也按照实物做了定位，两个焊盘间距30mm，尺寸为3mm*2mm，做PCB接线设计时可以直接对齐焊盘位置，不用反复调整走线位置。

　　从选型适配的角度说，这个尺寸的光伏片刚好平衡了受光面积和安装空间的矛盾，比它小的30mm见方光伏片输出功率不足，难以支撑持续的无线传输功耗，比它大的60mm以上规格又会占用过多设备表面空间，难以适配小型化终端的设计需求。建模时把所有尺寸都做了参数化关联，如果后续需要调整尺寸适配不同的项目需求，只需要修改长宽参数就能快速生成对应规格的模型，栅线数量、包边宽度都会自动匹配调整，大幅提升结构设计的效率。
