带内螺纹结构六角螺母三维建模作品

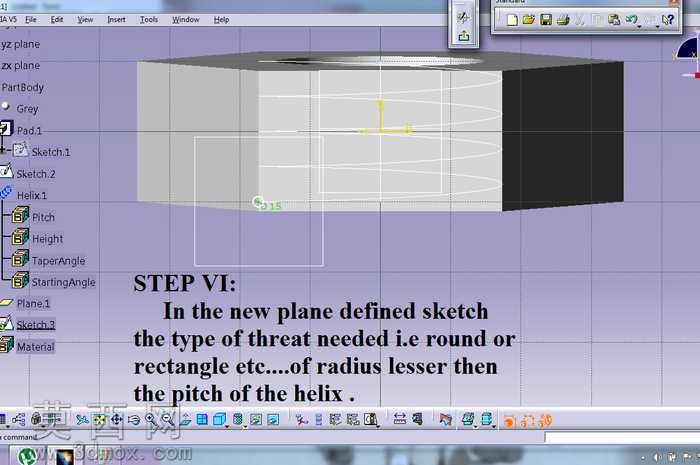

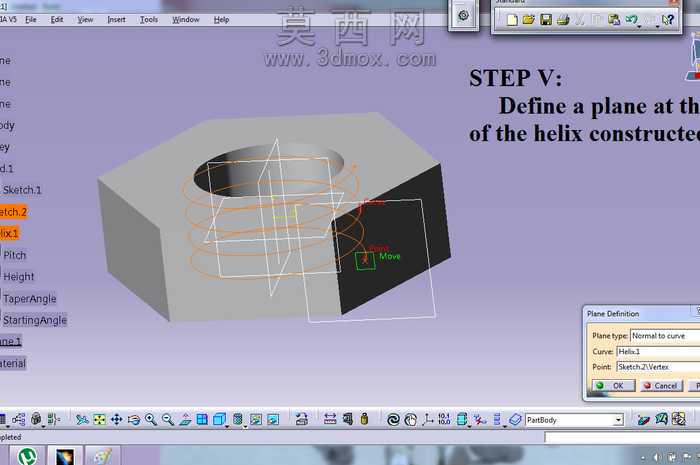

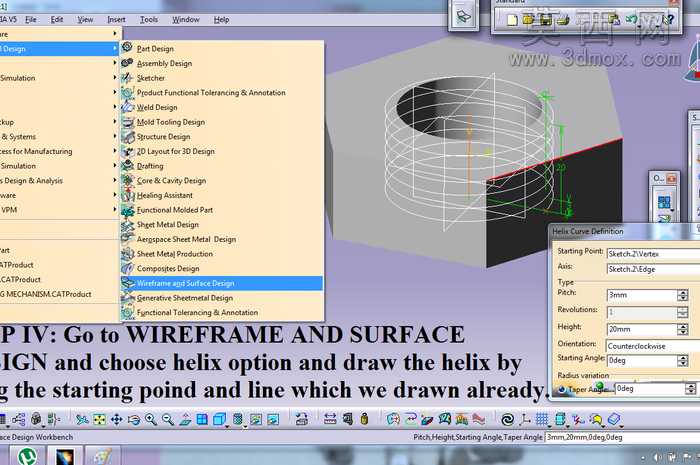

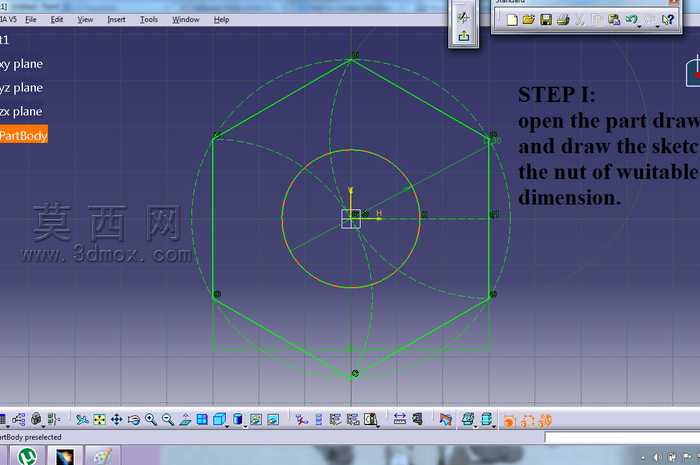

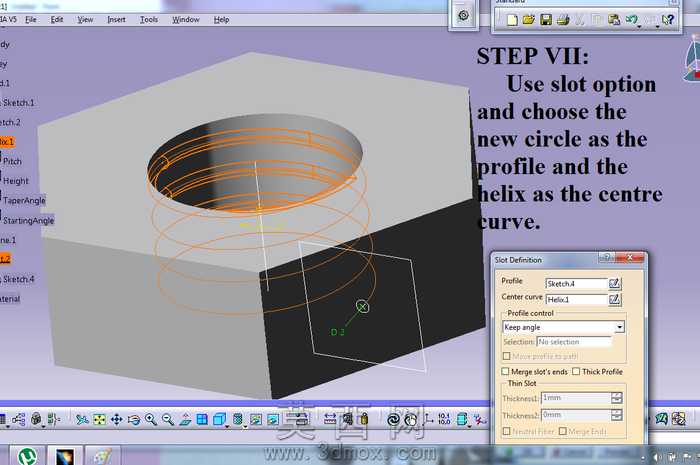

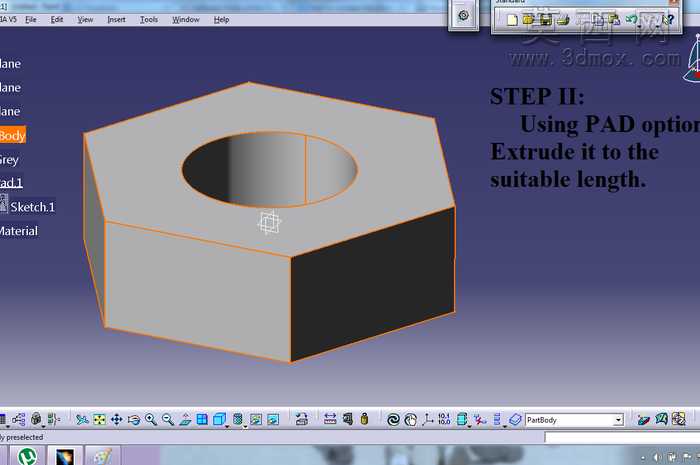

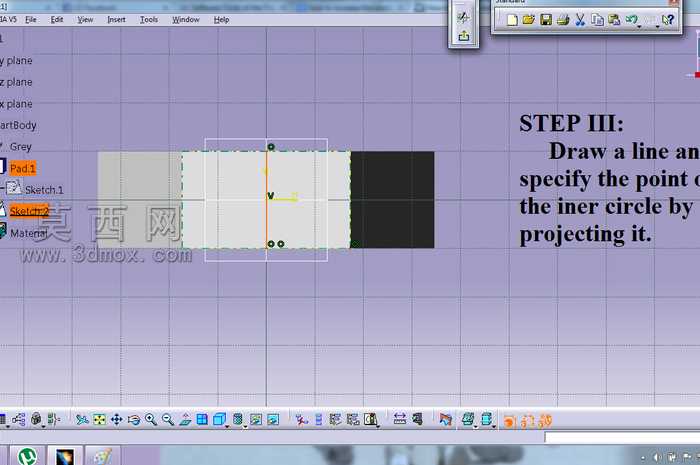

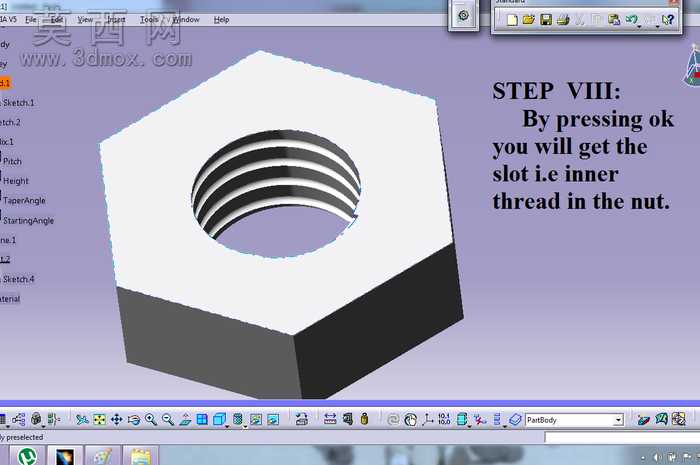

本次建模围绕六角螺母的内螺纹创建展开，采用参数化三维建模思路完成全流程设计，首先构建六角螺母的基体结构，通过正六边形草图拉伸得到螺母的外部六棱柱主体，精准控制六棱柱的对边尺寸、厚度参数，保证外部轮廓符合常规六角螺母的外形比例，同时在基体中心绘制圆形草图，通过拉伸切除得到螺母的中心内孔基础结构，为后续内螺纹的创建预留合理的加工余量空间。在创建内螺纹的核心环节，采用螺旋线配合扫描开槽的方式实现真实螺纹结构的还原，首先在内孔的对应基准面上绘制螺旋线，精准设定螺旋线的螺距、圈数、起始角度参数，让螺旋线的走向完全匹配标准内螺纹的升角与导程要求，之后在垂直于螺旋线端点的基准面上绘制螺纹牙型的截面轮廓，严格对照标准螺纹的牙型角度、牙高尺寸绘制闭合轮廓，保证螺纹牙型的尺寸精度。建模过程中选用槽类扫描功能，将绘制完成的牙型圆形轮廓作为扫描截面，将提前生成的螺旋线作为中心引导曲线，通过扫描切除的方式在中心内孔壁上生成连续的内螺纹结构，过程中实时调整轮廓与引导线的位置约束，避免出现螺纹牙型错位、扫描特征失败的问题，同时对螺纹的起始端与收尾端做平滑过渡处理，还原真实螺纹加工的收尾结构，避免出现尖锐的不合理几何特征。完成主体结构建模后，对模型的所有棱边做符合工艺要求的倒角处理，螺母的上下端面边缘、内孔两端端口都添加对应尺寸的倒角，既符合实际零件的加工工艺要求，也避免模型在后续装配、渲染过程中出现尖锐边的显示异常。材质设置上为螺母赋予金属钢材材质，调整材质的粗糙度、金属度参数，还原钢制紧固件的哑光金属质感，同时对模型的几何结构做干涉检查，确认内螺纹结构连续完整、六棱柱基体无几何错误，整体模型既可以用于机械装配的虚拟验证，也可以作为螺纹建模教学的演示案例，清晰展示内螺纹从基体构建到螺旋扫描开槽的完整建模逻辑，帮助理解标准紧固件内螺纹的结构组成与三维实现方法。
