嵌入式AC品字电源输入插座结构设计

　　这款嵌入式AC电源输入插座，是各类电子电气设备、电源配套装置、工控类产品上最常用的市电接入接口，日常在台式电脑主机、显示器、服务器电源、工业控制机柜、小型变压供电设备、实验测试仪器、商用厨房电器、办公外设产品上都能见到它的身影，承担着交流市电从外部线缆导入设备内部供电回路的核心衔接作用，是强电接入环节里可靠性要求极高的基础接插件部件。

　　从实际选型和结构设计的角度来看，这款插座采用带法兰边的嵌入式安装结构，法兰边的设计初衷是在设备面板开孔安装时，能够完全贴合面板外侧表面，遮挡开孔边缘的加工毛刺与装配缝隙，既保证外观的规整度，也能避免外部灰尘、飞溅液体从安装缝隙渗入设备内部，适配面板厚度在0.8mm到2mm之间的冷轧钢板、ABS塑料、铝合金等常见设备壳体材质，安装时仅需在面板上开出对应尺寸的矩形避让孔，将插座主体从面板外侧推入卡紧，或是通过法兰边上的预留固定孔用螺丝锁附，就能完成牢靠固定，不需要额外设计复杂的固定支架，能大幅简化设备面板的结构设计工作量，缩短产品开发周期。

　　接口部分采用行业通用的品字形三芯布局，三个导电接插端子呈等腰三角分布，上方为接地保护端子，下方两个分别对应火线与零线的接插位，这种布局是经过多年行业应用验证的防呆设计，能够完全避免插头反插、错插的问题，接地端子的接触长度比火零端子更长，在插头插入时会先接通接地回路，拔出时最后断开接地连接，从结构上保证设备漏电保护的优先级，符合强电接插件的安全设计规范。插座内部的导电接触件采用弹性铜材冲压成型，表面做镀镍处理，既保证足够的接触夹紧力，避免长期使用后接触松动导致的接头发热、打火问题，也能提升抗氧化能力，延长接插件的使用寿命，适配常规10A/250VAC的常规市电接入负载需求，能够满足绝大多数民用、工业用小型设备的供电输入要求。

　　外壳部分采用黑色阻燃工程塑料一体注塑成型，材料具备耐高压、耐高温、阻燃等级达到UL94-V0级的特性，即使内部接触件出现异常发热，外壳也不会出现熔融起火的情况，有效提升用电安全系数。外壳的轮廓做了圆角过渡处理，没有尖锐的棱角，在生产装配过程中不会划伤作业人员的手部，也不会刮伤设备内部的连接线材绝缘层。插座尾部的接线端可以根据实际应用需求选择焊片式、直插PCB式或是带锁螺丝的接线柱结构，能够适配不同的内部布线方式，不管是直接焊接在PCB板上作为板载电源接口，还是通过导线焊接、螺丝锁附连接到内部的电源模块、变压器输入端，都能获得稳定的连接效果。

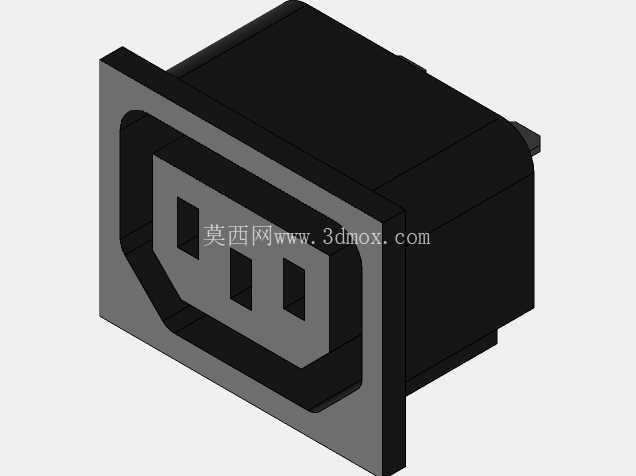

　　在三维建模过程中，这款插座的模型完整还原了实物的所有装配特征，包括法兰边的安装孔位、接口内部的端子避让槽、外壳的卡扣定位结构、尾部接线端的尺寸位置，所有尺寸都按照实物的实际安装边界做了1:1还原，结构工程师在做设备整体布局设计时，可以直接调用这个模型装配到整机数字样机中，提前检查面板开孔尺寸是否匹配、插座尾部和内部元器件、布线空间是否存在干涉，不需要再手动测绘插座尺寸，能够有效减少结构设计阶段的出错概率，避免后期开模、试装阶段出现安装不匹配的问题。在实际的设备维护场景中，这款插座的模块化设计也能快速完成更换，不需要对设备面板做二次加工，降低售后维护的成本。很多电源类产品在做安规认证时，这类标准化的AC插座本身已经通过了相关的安全认证，直接选用可以减少整机认证的测试项目，缩短产品上市的周期。
