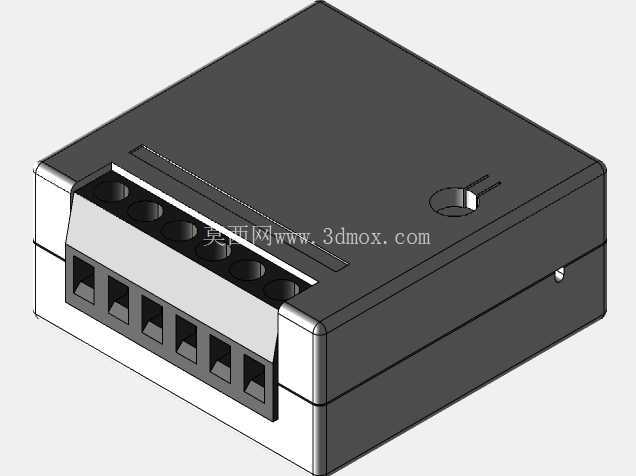

Sonoff Mini智能开关模块三维结构

　　做智能家装电控配套的结构设计快八年，这类藏在86暗盒里的迷你通断模块，是近两年弱电配套里需求量涨得最快的品类之一。这次还原的这款Sonoff Mini适配结构，是因为之前项目里找遍公开库都找不到尺寸完全贴合暗盒安装边界的模型，只能自己对着实物反复测绘校准，最终做出来的版本和实物装配公差控制在0.2mm以内，完全能直接用到家装布线的装配仿真里。

　　先从实际应用场景说，这类模块根本不是摆在明面上用的，全部是塞在墙面开关暗盒、吊顶接线腔、家具内嵌电控槽里的，核心作用就是把传统的强电通断回路改成可远程控制的智能回路，不用拆改原有墙面布线，不用换智能面板，直接串在灯具、小功率家电的供电回路里就能用，不管是旧房智能化改造，还是精装房的后装智能升级，都能省掉大量开槽布线的工时。之前做老小区改造项目的时候，工人最头疼的就是老房暗盒里留的线又杂又短，大体积的智能模块塞进去根本盖不上面板，这种迷你尺寸的模块刚好能解决这个痛点。

　　从功能特性上看，模块本体集成了强电进线端子、负载出线端子、配对按键和状态指示灯，所有接线位都做了防误插的隔仓设计，强电触点之间的爬电距离完全满足家用强电的安全规范，不会因为接线毛刺或者积灰导致短路。侧面的配对按键做了内凹设计，就算模块塞在暗盒深处，用细长的螺丝刀就能伸进去触发配对，不用把模块整个掏出来操作，实际施工的时候能省不少事。壳体表面的指示灯做了导光柱结构，光线不会太刺眼，就算暗盒盖上面板之后，也能从面板缝隙里透出微弱的光，方便调试的时候判断模块工作状态。

　　设计思路上，整个壳体采用上下卡扣式装配，没有外露的螺丝，装配的时候直接把内部PCB板卡在下壳的定位柱上，再把上壳扣紧就行，生产组装的效率比打螺丝的结构高不少。壳体边角全部做了R2的圆角处理，一方面是在塞暗盒的时候不会刮伤电线绝缘皮，另一方面也能减少壳体应力集中，避免运输或者安装的时候边角开裂。接线端子的开口位置做了导向斜角，硬线剥好线之后不用刻意对准，顺着斜角就能插进端子孔里，工人现场接线的时候不用反复调整线的角度，单手就能完成接线操作。

　　再说到尺寸和安装边界，这款模块的整体外形是方正的小方块，长宽尺寸控制在40mm以内，厚度不到20mm，刚好能塞进国标86型暗盒的剩余空间里，就算暗盒里已经留了三根2.5平方的硬线，也能轻松把模块放进去，不会出现盖不上面板的情况。安装的时候不需要额外的固定支架，直接靠暗盒里的电线挤压力就能固定住，要是遇到暗盒空间特别充裕的场景，壳体背面还预留了双面胶粘贴位，可以粘在暗盒侧壁上，避免模块在里面晃荡产生异响。端子的接线孔深度做了8mm，能完全容纳剥掉6mm绝缘皮的线芯，拧紧螺丝之后线芯不会外露，完全满足电气安全要求。

　　之前用这个模型做过三个家装项目的布线仿真，提前模拟了模块在暗盒里的摆放角度、电线弯折半径，现场施工的时候一次就装成了，没有出现之前买别的模型尺寸不准，导致现场要磨壳体、剪短线芯的问题。对于做智能家装结构设计、电控配套选型的工程师来说，这种完全贴合实物尺寸的模型，能在设计阶段就把安装干涉的问题全部排查掉，不用等到现场安装的时候才发现尺寸不对，耽误施工进度。
