12V十二路母线配电接线端子结构

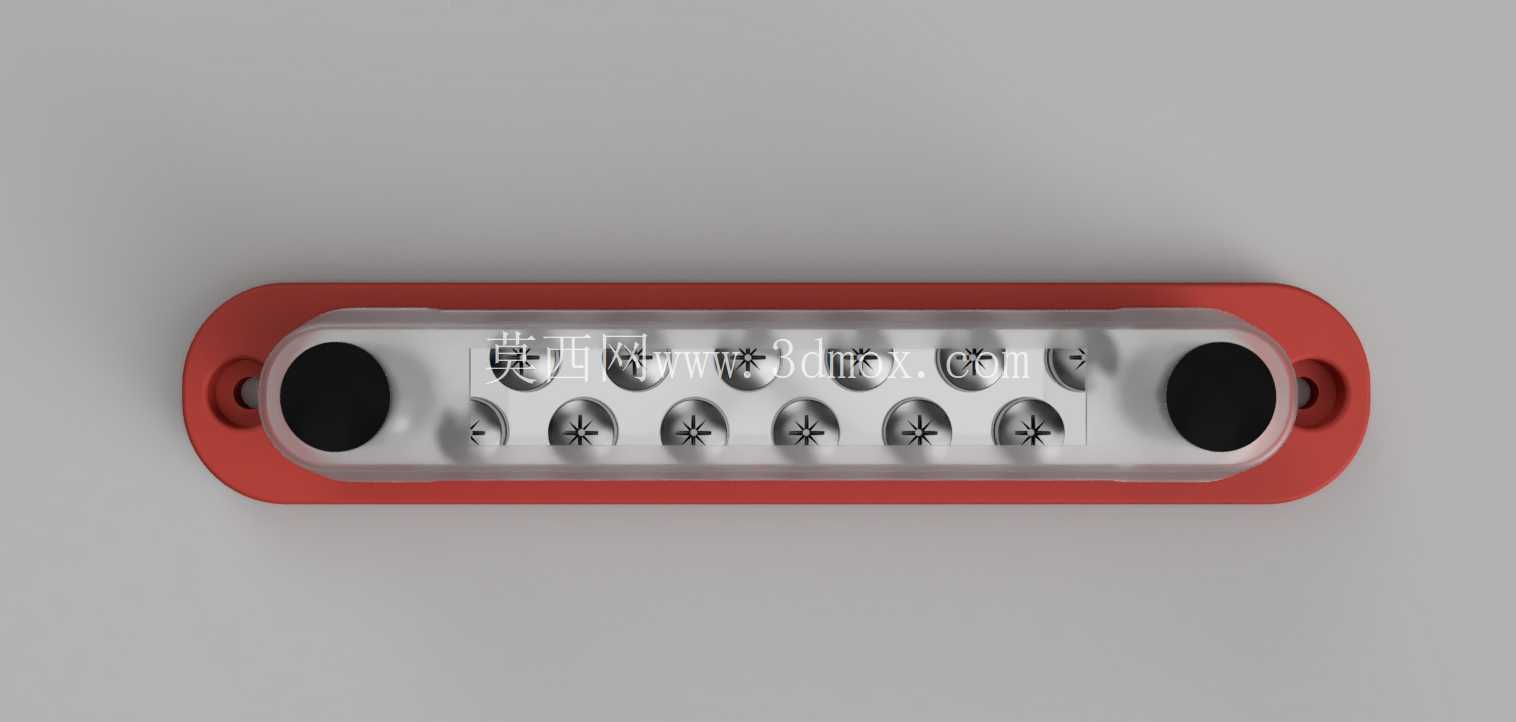

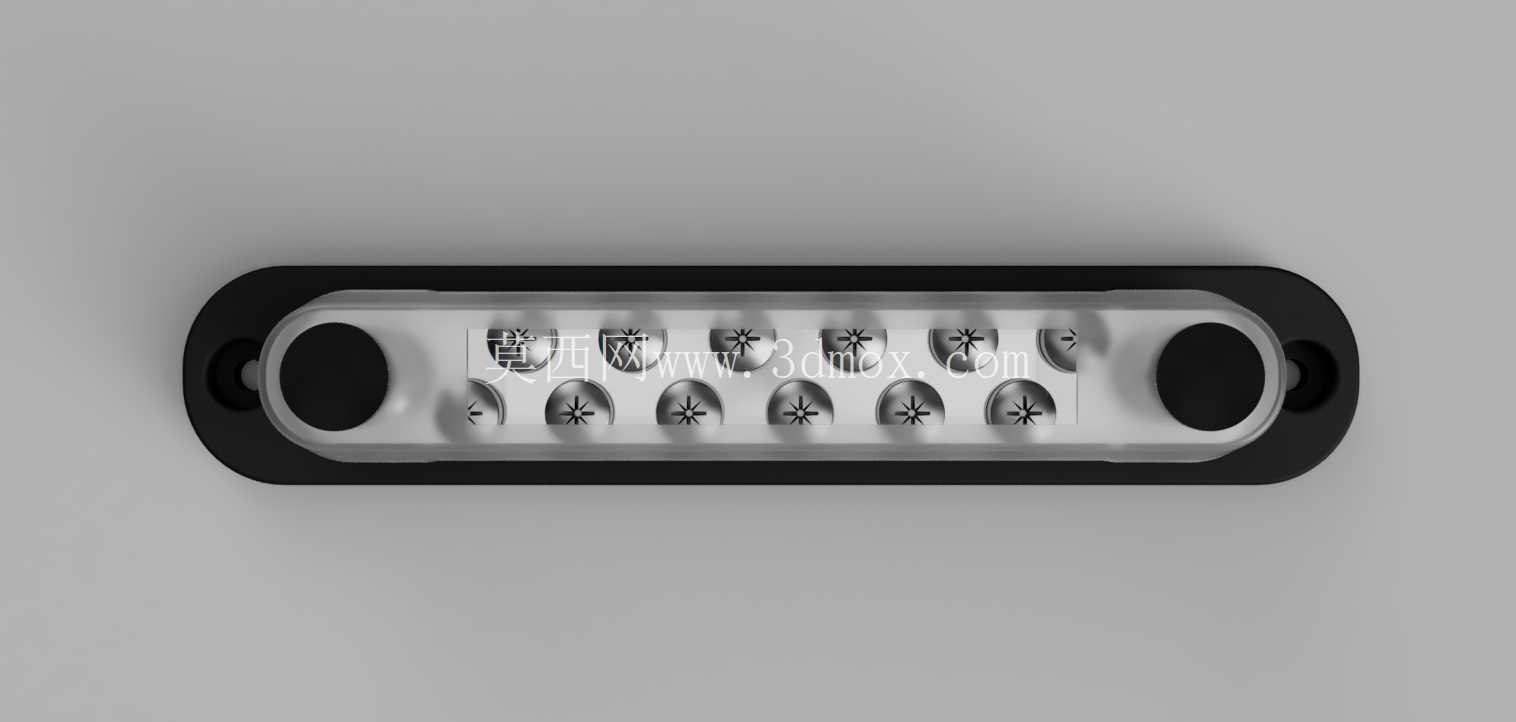

　　这类母线配电块主要面向低压直流配电场景，在小型船舶电池舱、改装车车载供电、户外储能集成柜这类需要单路输入多路分线的直流供电场景中应用十分广泛，能够替代传统零散接线的端子排，解决多支路接线杂乱、接线端子裸露易短路、大电流下接触压降过大的实际工程问题。从结构设计来看，这款12路配电块采用一体式绝缘基座设计，基座设置有两个安装固定孔，安装孔位距离经过适配常规电气安装板的开孔间距，安装时可通过M6螺栓直接固定在绝缘安装板或者电池舱侧壁，不需要额外定制安装支架，基座边缘做了圆角过渡处理，避免安装时划伤操作人员或者线缆绝缘层。基座上集成两组接线端子排，其中一组为2xM6规格的主输入端子，能够适配16平方毫米以内的多股铜芯线缆，满足总输入150A以内的持续载流需求，主端子的接触部位采用镀锡铜排内嵌设计，铜排整体嵌装在绝缘基座内部，避免铜排裸露带来的触电或者短路风险；另一组为12路M4规格的分路输出端子，每一路分路端子都独立与主铜排导通，单路可承载15A以内的持续电流，能够满足车载设备、船用导航、照明、小型泵类等不同功率直流负载的分线需求。

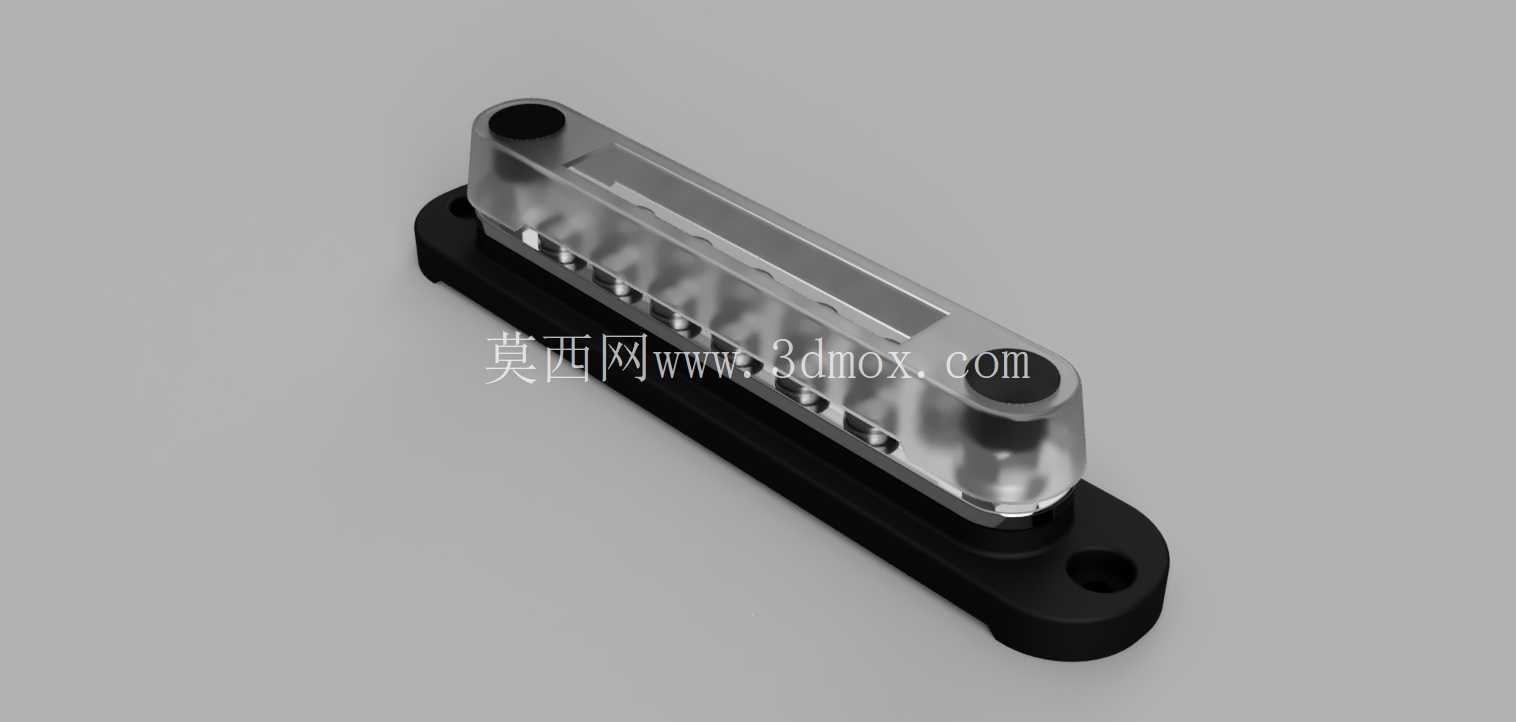

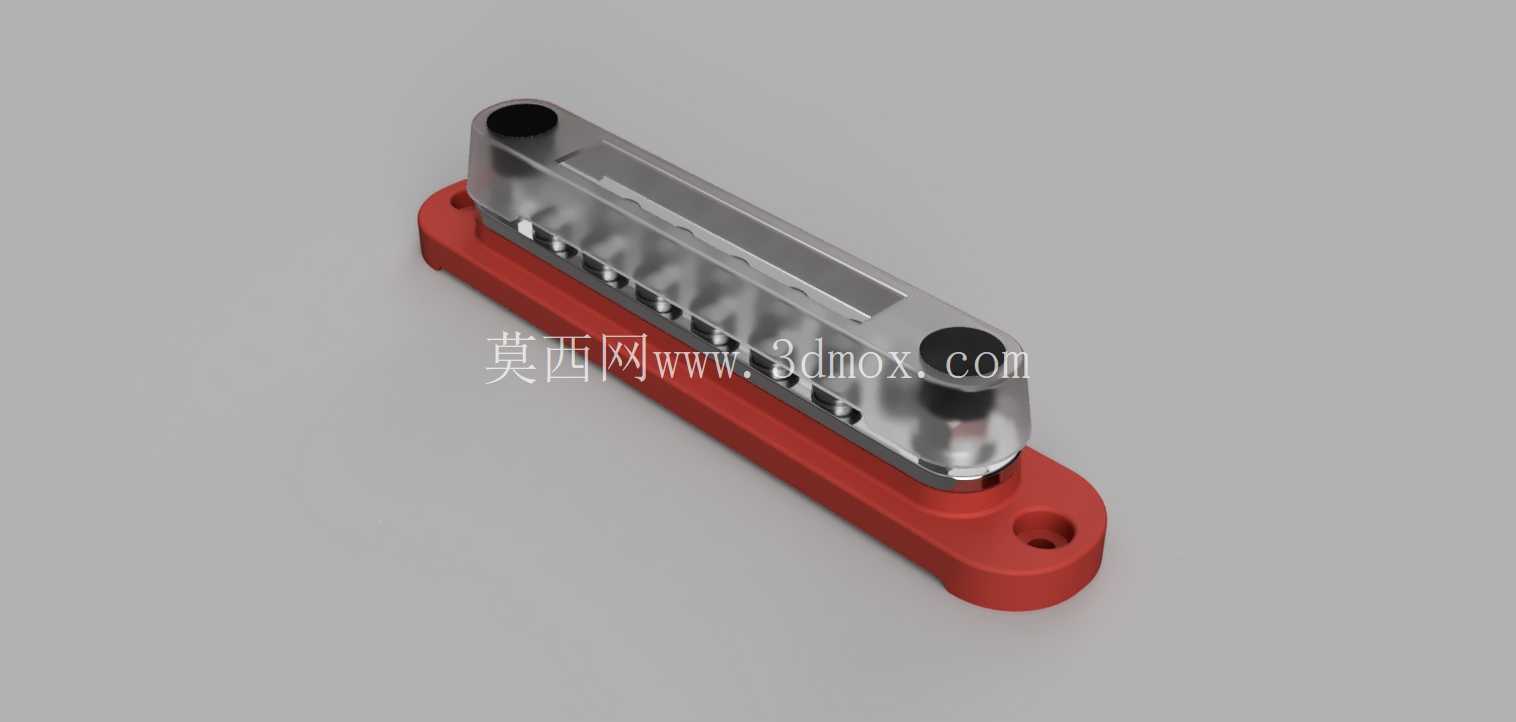

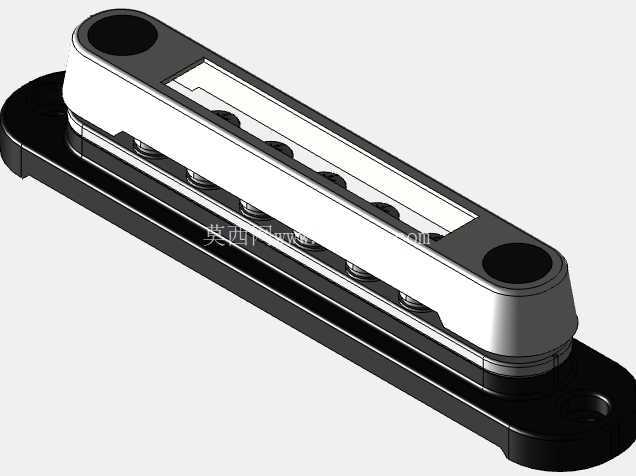

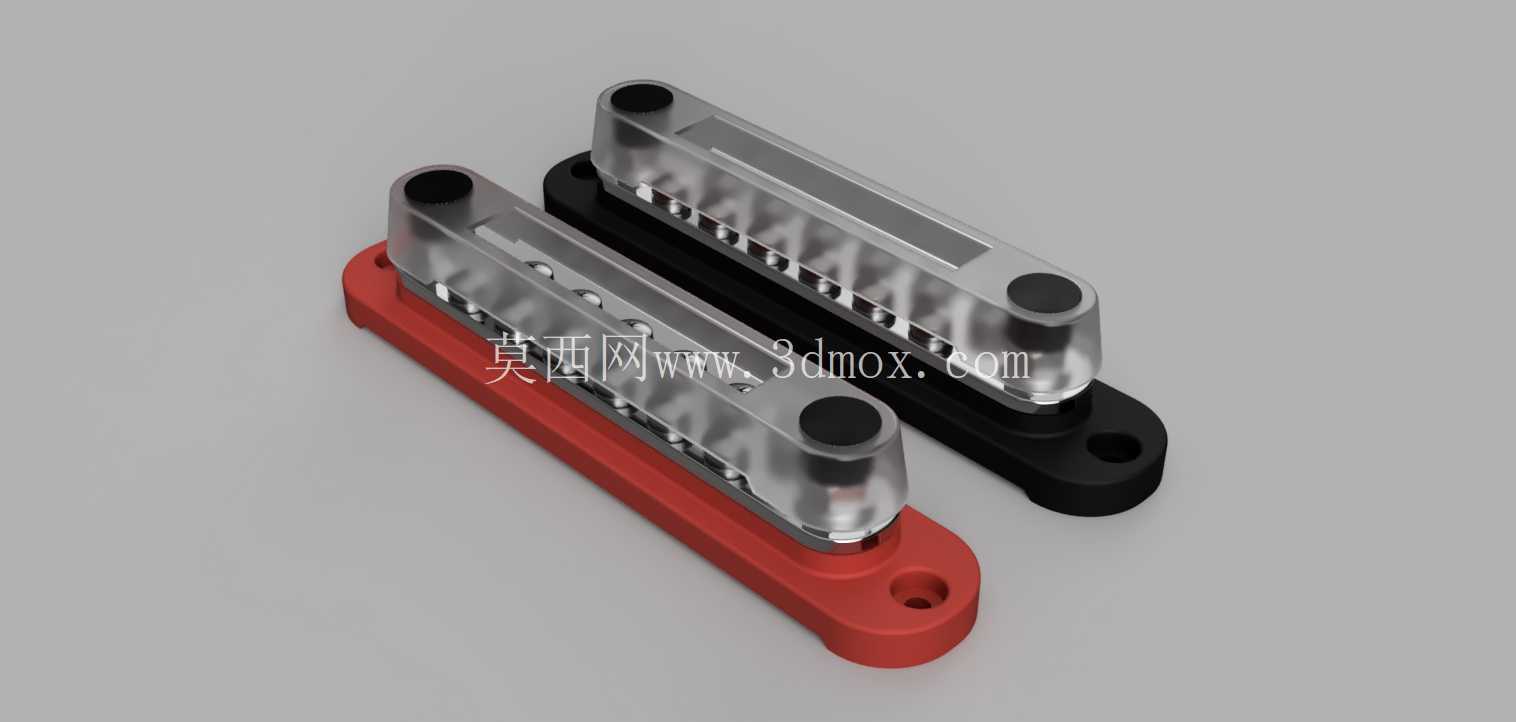

　　端子配套有绝缘橡胶螺母与透明防护端盖，透明端盖采用卡扣式结构卡装在基座上，不需要额外螺丝固定，日常运维时可以直接掀开端盖进行接线操作，接线完成后盖上端盖即可完全遮蔽带电接线部位，既可以防止运维过程中误碰带电部位，也能阻挡灰尘、水汽、金属碎屑落到接线端子上，降低短路故障的发生概率，透明材质也可以在不拆卸端盖的情况下直接观察内部接线的松动、氧化情况，减少日常巡检的工作量。设计过程中针对不同安装场景的配色需求，做了红、黑两种绝缘基座的版本，红色版本通常用于直流12V系统的正极配电，黑色版本用于负极配电，安装时可以通过颜色快速区分正负极回路，避免接线时出现正负极接反的低级错误，两种基座的安装尺寸完全一致，并排安装时不会出现孔位错位的问题。

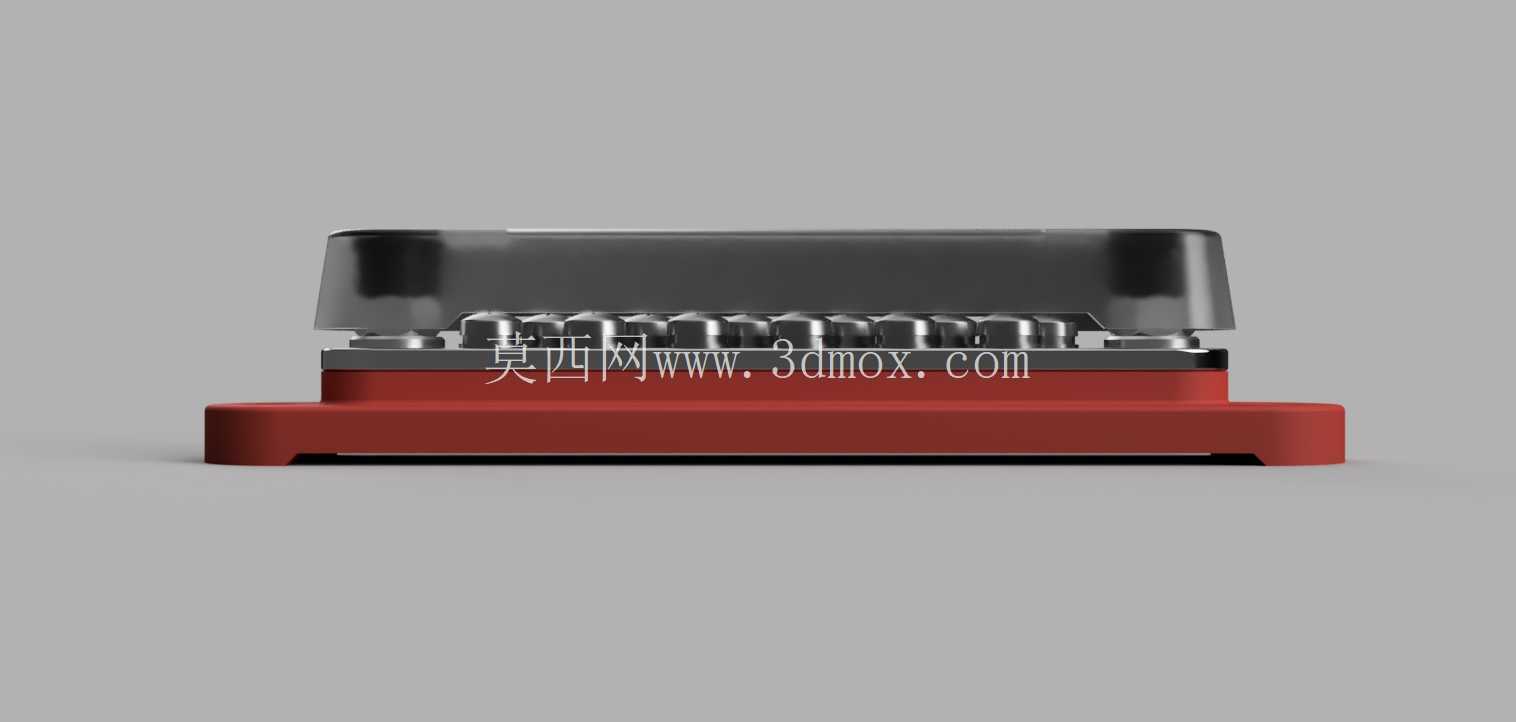

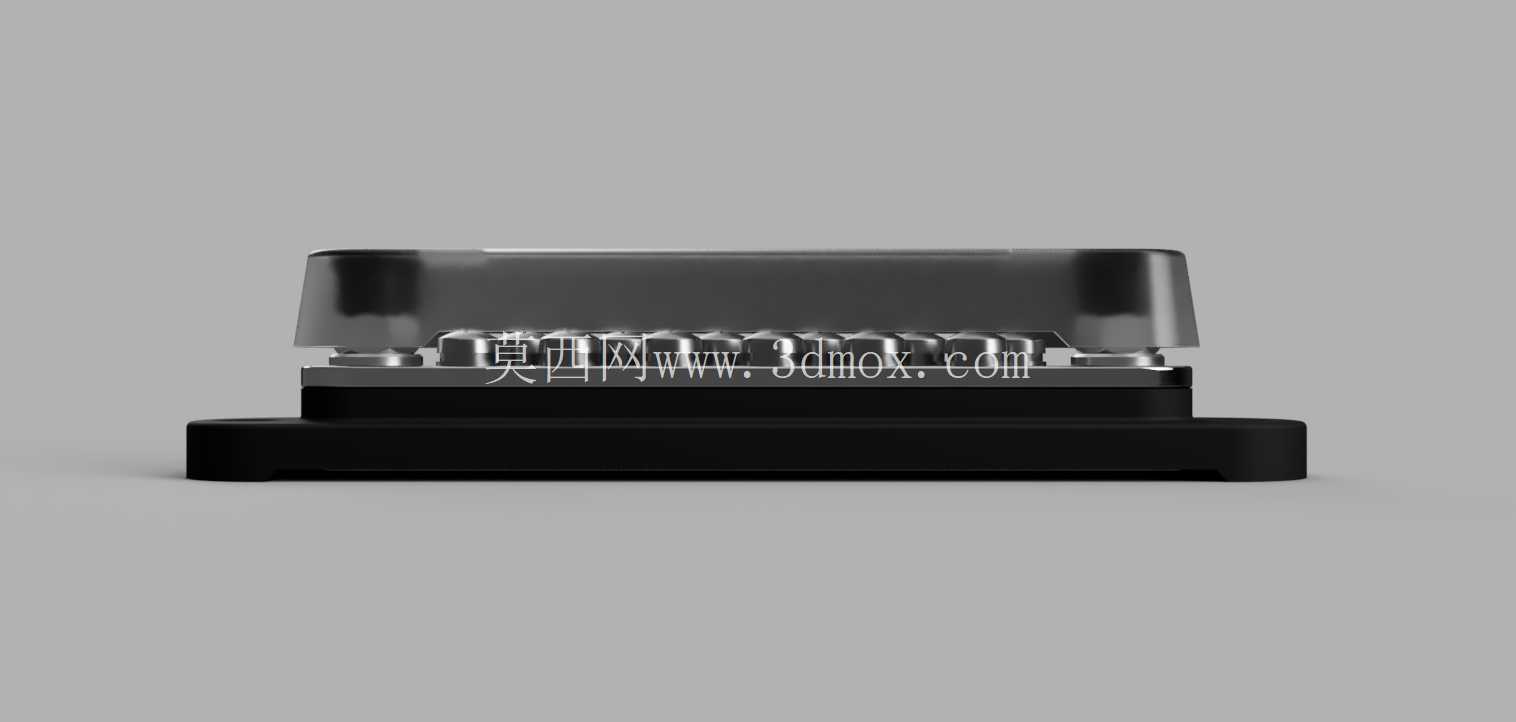

　　从安装边界来看，这款配电块的整体宽度控制在40mm以内，长度根据12路端子的排布控制在150mm左右，基座高度加上端盖后不超过30mm，能够适配电池舱、车载配电盒内部狭小的安装空间，接线时线缆从端子侧方引入，不会额外占用垂直方向的安装空间，对于内部空间紧凑的改装场景十分友好。在载流性能设计上，内嵌铜排的截面积经过核算，150A持续载流时铜排温升不超过40K，符合低压电气设备的温升要求，不会出现长时间大电流工作时基座过热变形的问题，端子的螺纹部位做了防滑处理，螺母拧紧时不会出现跟转的情况，接线后线缆拉脱力能够满足低压电气的接线强度要求，不会因为设备震动出现接线松动脱落的问题。

　　这类配电块相比传统的接线端子排，最大的优势在于集成度高，不需要额外拼接多个端子，单块即可完成12路直流负载的分线配电，整体结构紧凑，防护性能更好，在移动类供电场景中，能够耐受一定程度的震动与冲击，不会像普通端子排那样在长期震动下出现接线松动的问题。在实际选型应用时，需要根据总负载电流确认主进线的线缆规格，确保主进线线缆载流量与配电块的额定载流匹配，分路接线时需要根据每一路负载的电流选择合适线径的线缆，M4端子最大可适配6平方毫米的线缆，满足常规小功率直流负载的接线需求，安装时需要确保基座与安装板之间贴合平整，避免安装螺栓拧得过紧导致基座出现开裂变形，盖装透明端盖前需要确认所有接线端子的螺母都已经拧紧，没有裸露的铜丝超出端子压接范围，防止端盖盖上后出现内部短路的隐患。
