DN80规格Y型管道过滤器结构设计

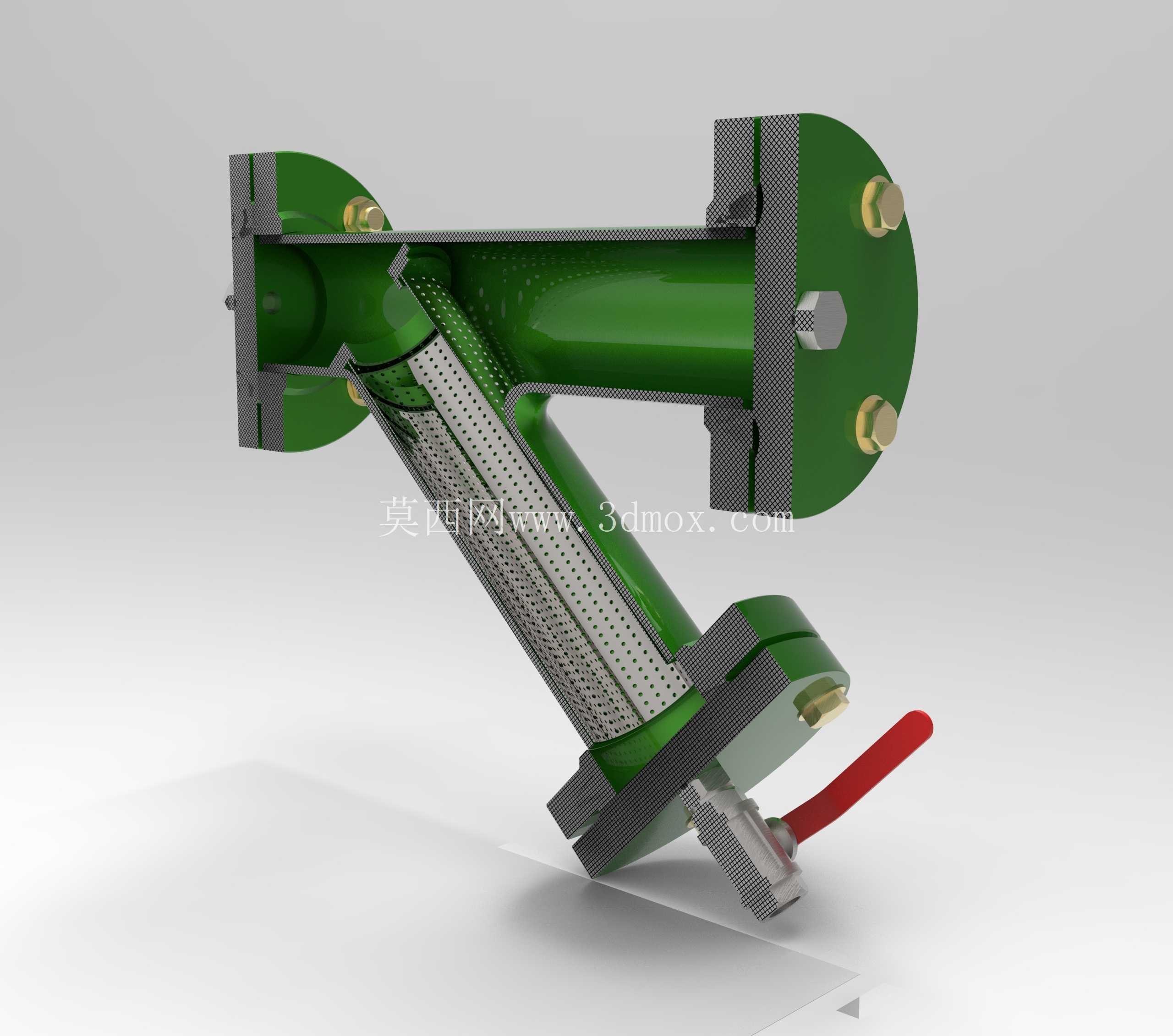

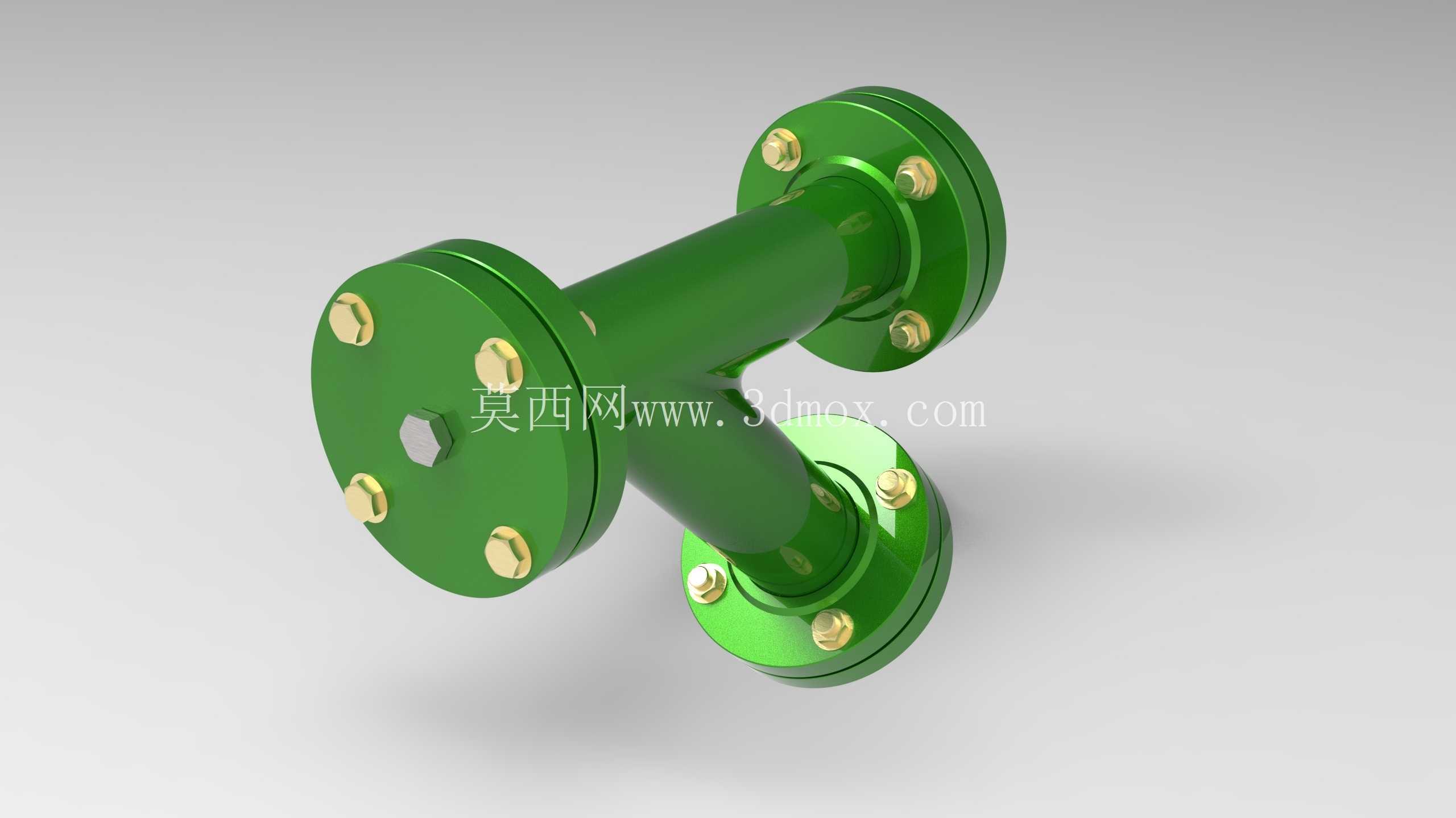

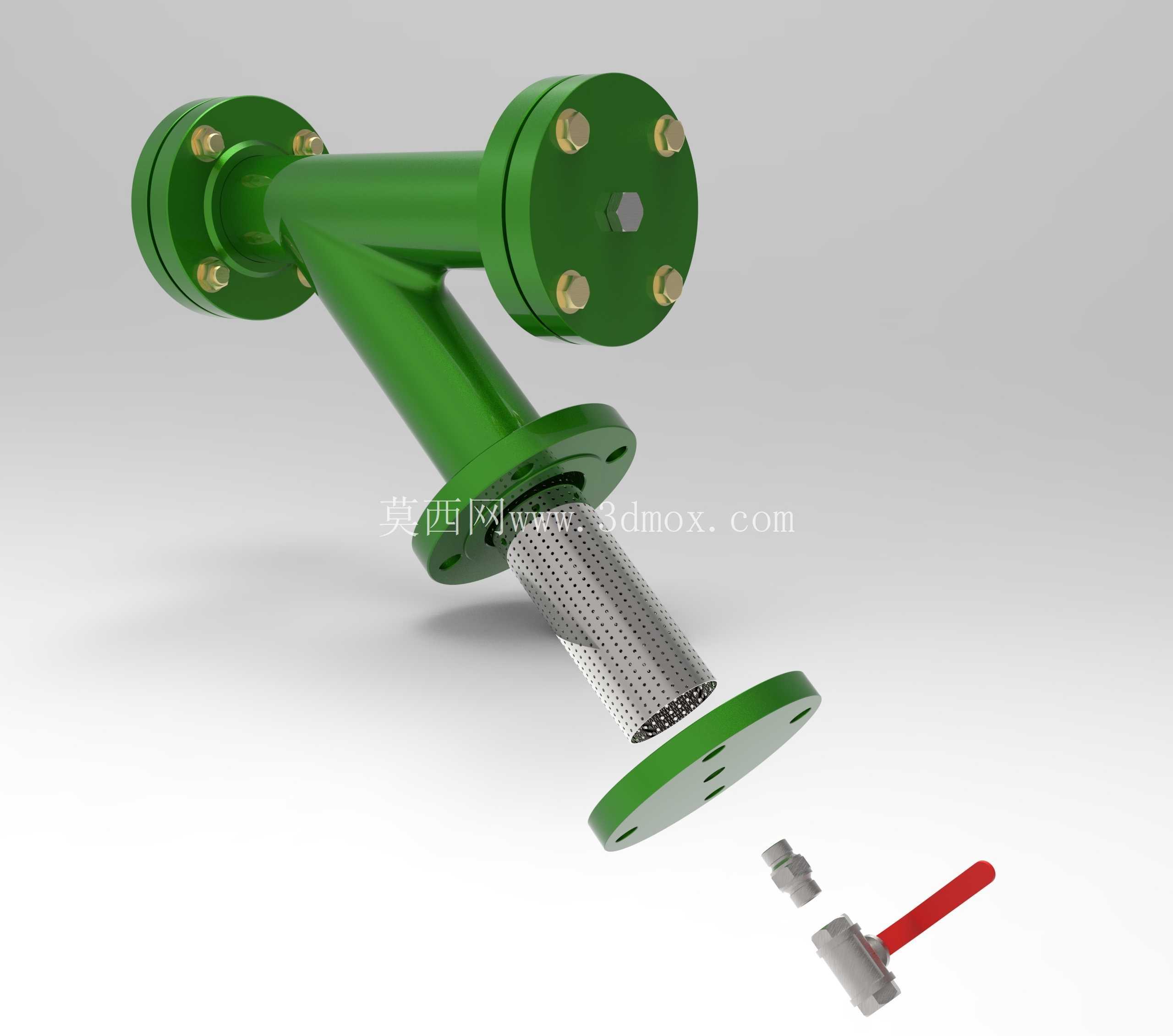

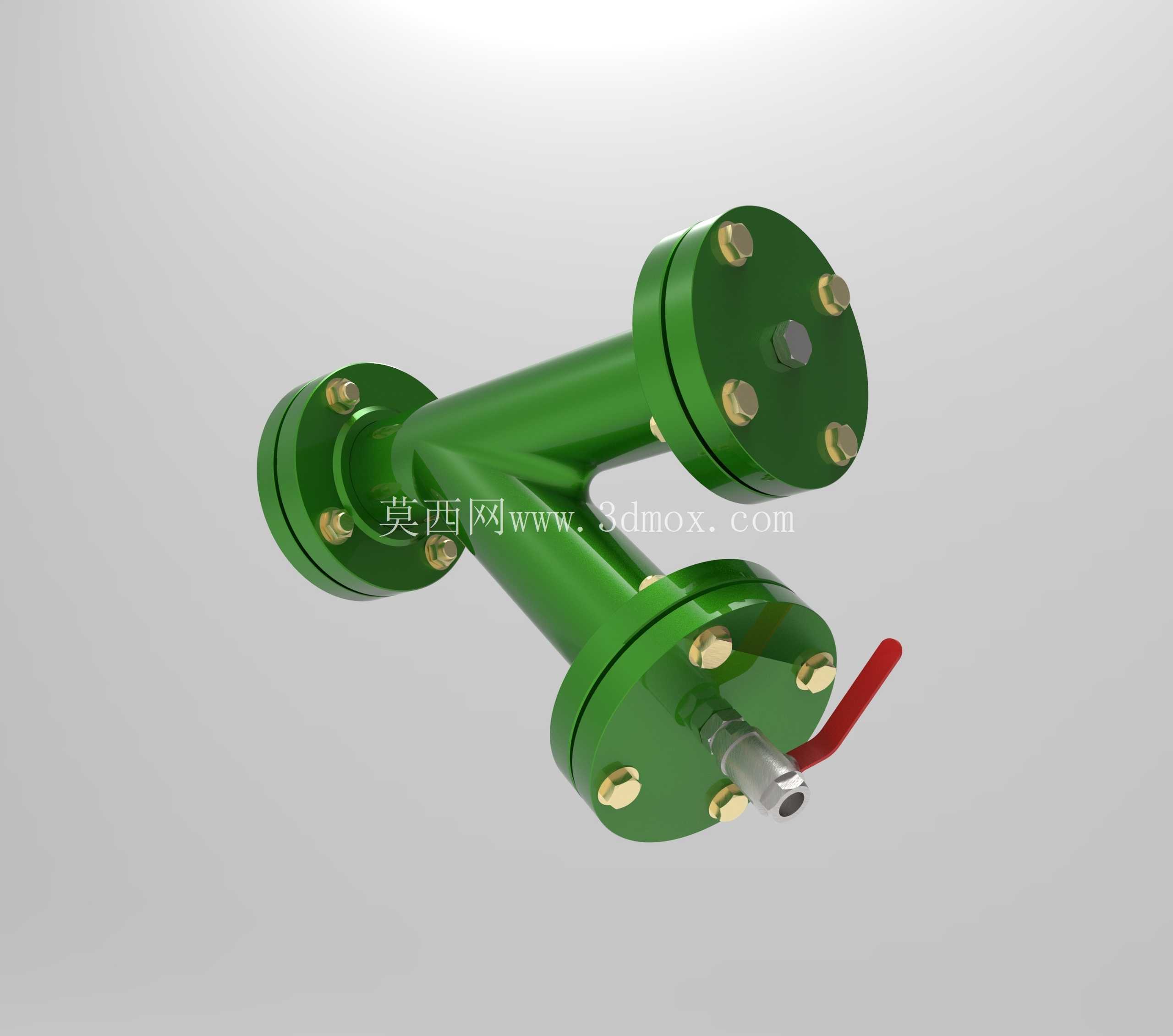

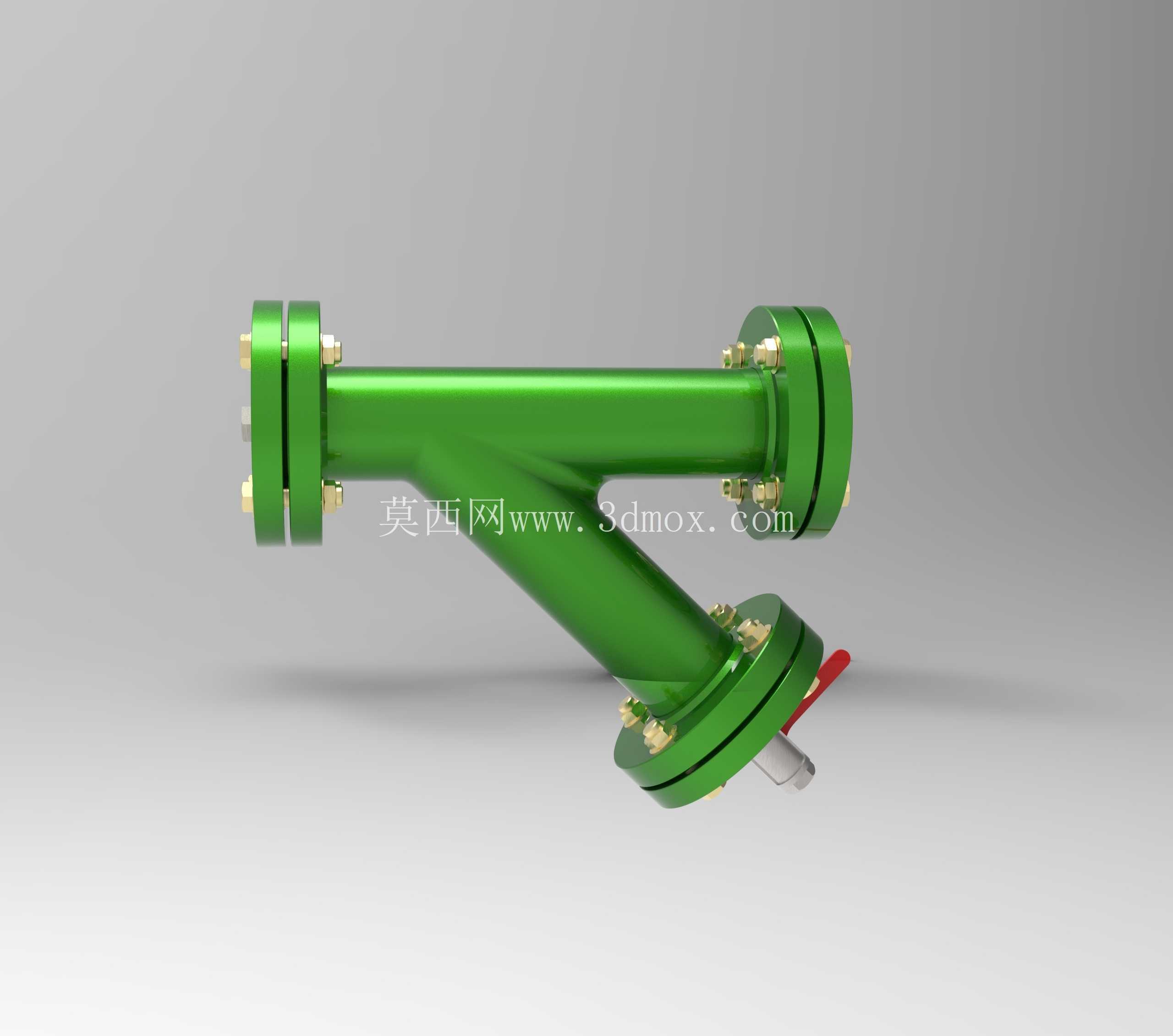

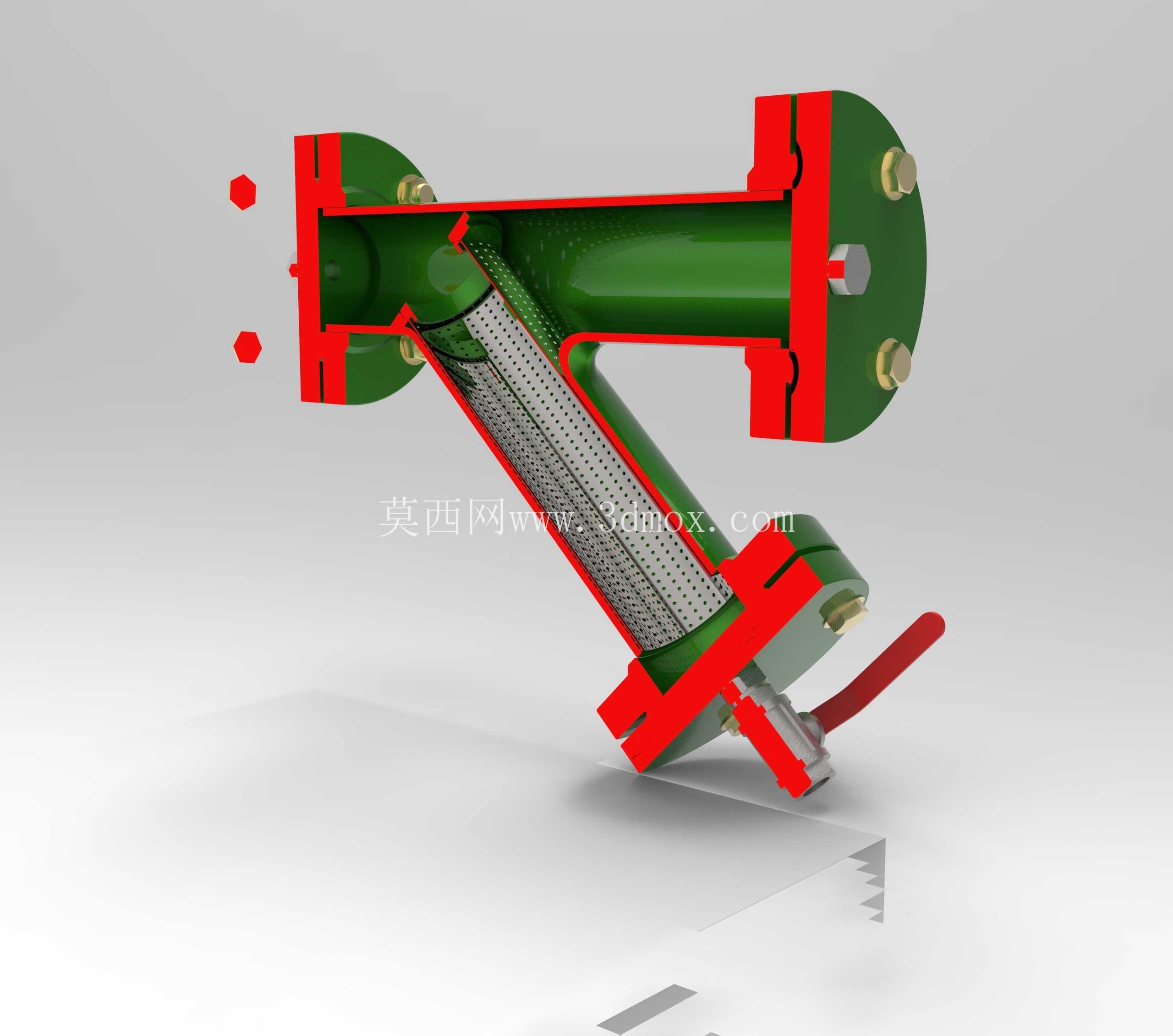

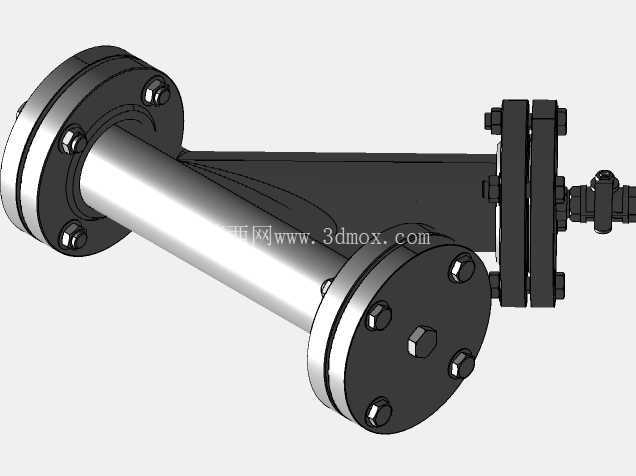

　　在化工流体输送、市政给排水、工业循环水系统、蒸汽管网以及暖通空调管路的设计选型中，管路杂质拦截是保障后端设备稳定运行的核心环节，Y型过滤器作为管路系统中最常用的粗过滤装置，承担着拦截流体中焊渣、铁锈、固体颗粒杂质的关键作用，避免杂质进入泵体、仪表、控制阀、疏水阀、调节阀等精密过流部件，造成阀芯卡涩、叶轮磨损、密封面划伤等故障，降低非计划停机检修的概率。这款DN80通径的Y型过滤器，采用法兰连接结构，适配公称通径80mm的工业管路，整体结构采用Y型斜置滤腔布局，相比直通式过滤器，在相同通径下拥有更大的过滤面积，同时流体转向角度更小，运行过程中的压损更低，适合长期连续运行的管路场景。从结构设计来看，主体分为三个核心部分：两端的法兰连接段、斜向布置的滤筒容纳腔、底部的排污排空结构。两端法兰采用标准凸面法兰设计，法兰盘上均匀布置螺栓孔，安装时可通过螺栓与管路法兰紧固，中间加装密封垫片保证连接密封性，法兰端面的加工精度直接决定安装后的密封可靠性，建模过程中严格遵循法兰连接的尺寸公差要求，保证螺栓孔的位置度、法兰端面的平面度符合管路安装的通用规范。斜置的滤腔与主管路呈固定夹角，内部可适配穿孔板或者金属丝网过滤元件，过滤精度可根据实际工况需求更换不同目数的滤网，滤腔端部采用压盖紧固结构，压盖通过周向均匀布置的螺栓与腔体连接，拆卸压盖即可抽出内部滤筒进行清洗或者更换，无需将整个过滤器从管路上切割拆除，大幅降低后期维护的工作量。底部设置的带手柄排污阀，可在系统不停机或者短暂停机的状态下，打开阀门排出滤腔底部沉积的杂质，手柄采用杠杆式结构，操作力矩小，开关状态直观，便于现场运维人员快速操作。

　　在建模过程中，首先确定主管路的通径尺寸，以DN80对应的管路外径、壁厚参数为基础，构建主管路的流道结构，再根据Y型过滤器的夹角参数，确定斜向滤腔的轴线位置，保证滤腔与主管路的相交处过渡平滑，避免出现流道突变造成的局部涡流或者应力集中。法兰部分的建模严格匹配对应压力等级的法兰标准，螺栓孔的数量、分布圆直径、螺栓孔直径均符合通用管路安装要求，保证模型可直接用于工程选型的干涉检查、管路布局模拟。滤腔压盖的螺栓布置考虑了紧固过程中的受力均匀性，沿压盖周向等角度分布，避免压盖压紧过程中出现偏斜导致密封失效。

　　排污阀的接口位置设置在滤腔的最低处，保证沉积的杂质可以在重力作用下汇集到排污口附近，提升排污操作的杂质排出效率，避免杂质在滤腔底部残留堆积。从安装边界来看，这款过滤器安装时需要在斜向滤腔的下方预留足够的操作空间，用于拆卸滤筒压盖、抽出滤网进行维护，同时排污阀的手柄操作方向需要避开周边的管路或者结构件，保证运维人员可以顺利开关阀门。流体从过滤器一端法兰进入后，经过内部滤网的拦截，杂质被截留在滤筒的迎流侧，过滤后的洁净流体从另一端法兰流出进入后端管路，当滤筒表面截留的杂质积累到一定程度时，可通过打开底部排污阀进行在线排污，或者停机后拆开压盖取出滤筒彻底清洗。

　　在实际工程应用中，这类Y型过滤器通常安装在泵的入口端、控制阀的上游、仪表的前端位置，根据输送介质的不同，可选择铸铁、铸钢、不锈钢等不同材质，适配水、油品、蒸汽、弱腐蚀性化工介质等多种流体工况，相比其他结构的过滤装置，Y型过滤器结构紧凑、安装方向灵活，既可以水平安装也可以垂直安装，仅需保证滤腔的排污口朝向下方即可，在空间受限的管路布局中拥有更强的适配性。建模过程中对所有的密封面位置、连接结构都做了细节还原，包括法兰的密封水线、压盖与腔体之间的密封槽、排污阀的密封结构，保证模型的结构完整性，可用于管路装配模拟、安装空间校核、运维操作空间验证等工程场景，也可作为同类型过滤器结构设计的参考基准，帮助设计人员快速掌握Y型过滤器的结构组成、尺寸匹配逻辑以及安装注意事项，减少选型和设计过程中的尺寸错配、结构干涉等问题。
