方形磷酸铁锂储能动力电芯结构

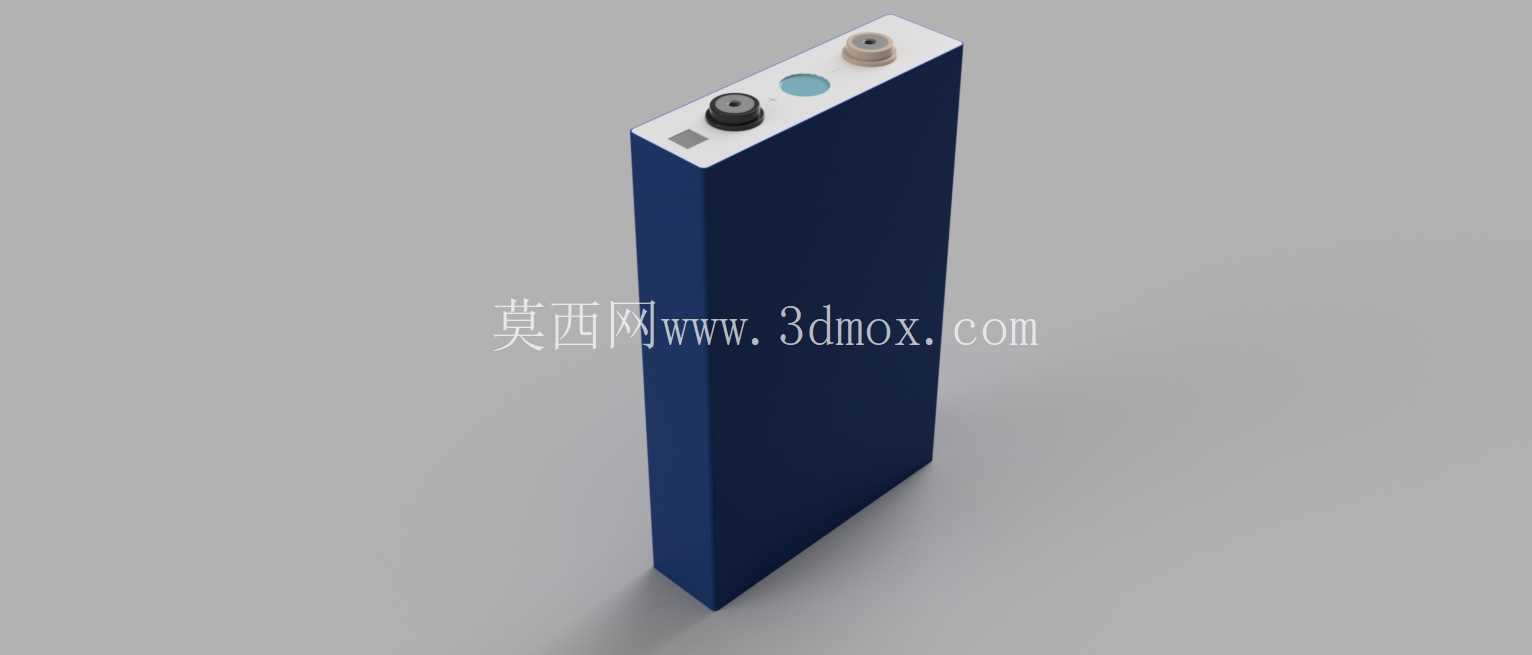

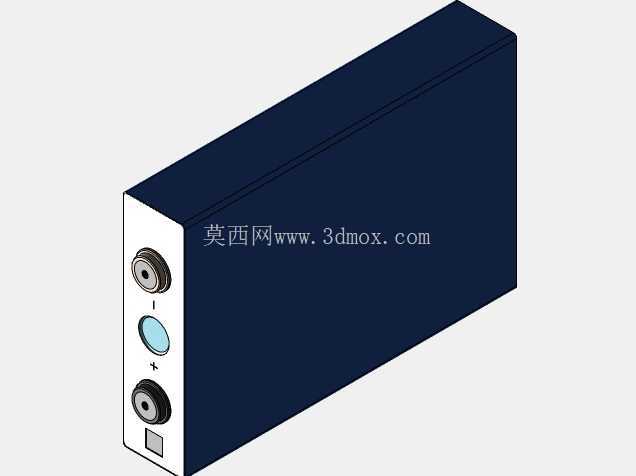

　　这款方形磷酸铁锂电芯的三维结构，是当前储能电站、低速电动车、后备电源系统里应用占比极高的单体储能单元，做结构设计时首先要考虑的就是成组后的空间利用率，所以采用了规整的长方体硬壳封装，没有多余的异形凸起，能在模组堆叠时做到相邻电芯侧壁完全贴合，最大限度压缩模组内部的无效空隙，提升整个电池包的体积能量密度。从实际使用场景来看，这类电芯既可以搭配汇流排组装成工商业储能柜的基础模组，也能多组串并联后作为电动叉车、场地观光车的动力源，还能单独作为小型离网光伏系统的储能载体，适配场景覆盖从几十瓦的便携电源到兆瓦级储能电站的不同层级需求。

　　设计上把正负极端柱布置在电芯顶面的同一侧，同时预留了泄压阀的安装位置，这种布局能极大简化成组时的汇流排走线设计，不用在电芯不同侧面做跨接铜排，既减少了连接部件的数量，也降低了连接点的接触电阻，大电流充放电时的发热点更集中，方便后续模组做统一的热管理设计。顶面的端柱采用了内嵌式的固定结构，比外凸式极柱更抗磕碰，在电芯转运、堆叠组装的过程中，不会因为侧面碰撞导致极柱变形、密封失效，这一点在批量自动化产线组装时尤为重要，能有效降低生产过程中的零部件损耗率。

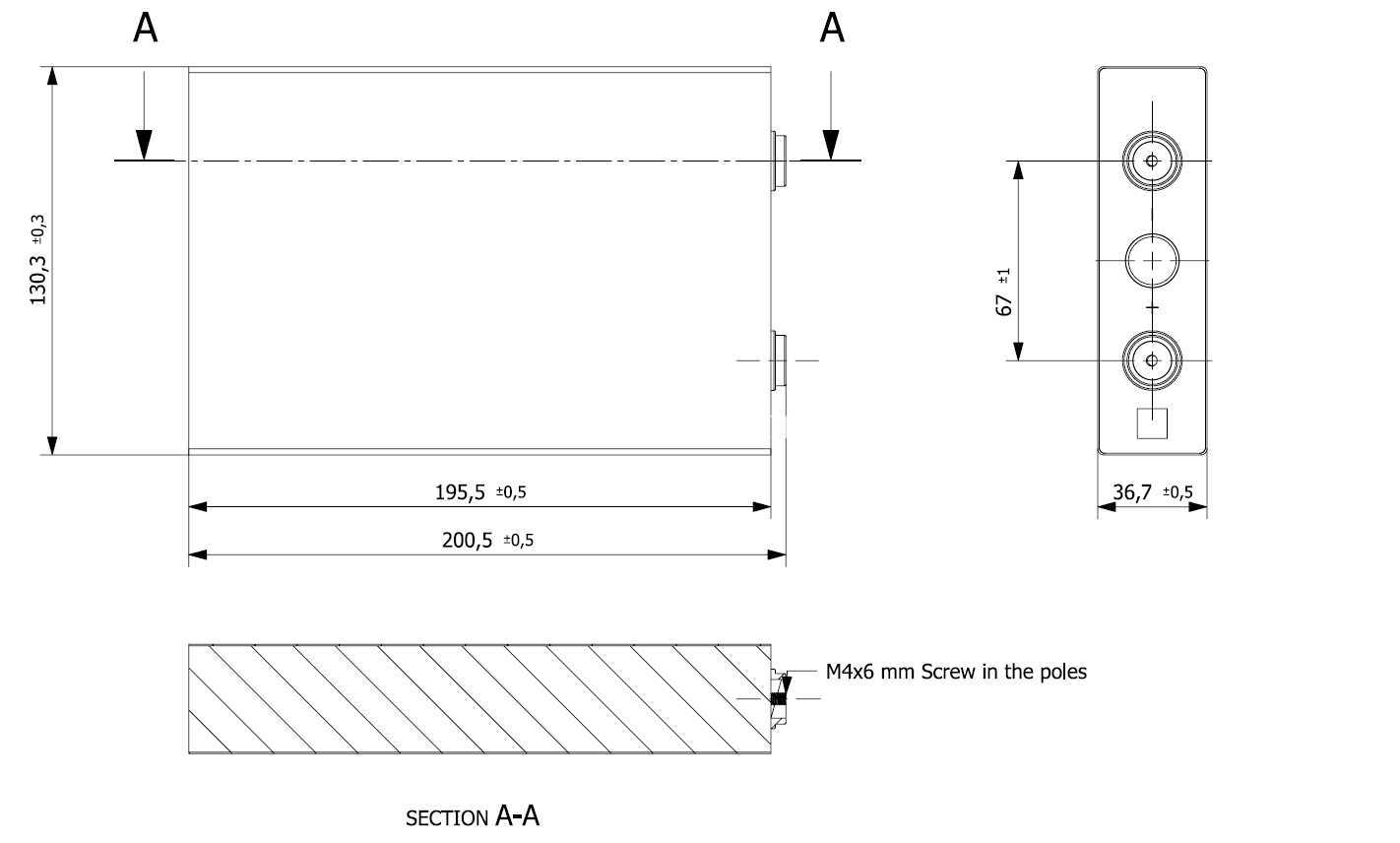

　　从安装边界来看，电芯的四个棱边做了微小的倒角处理，避免硬壳边缘的锐边在堆叠时刮蹭相邻电芯的绝缘膜，壳体侧壁的平面度控制在极小的公差范围内，保证相邻电芯贴合时不会出现局部间隙过大的问题，配合导热结构胶使用时，能让胶层厚度保持均匀，既保证粘接强度，也能让电芯工作时产生的热量均匀传导到模组的散热结构上。很多工程师在做电池包结构设计时容易忽略电芯顶面的部件高度差，这款模型里精准还原了极柱、泄压阀、标识点的相对高度，在设计模组上盖的绝缘隔离层时，可以直接参考这个尺寸预留避让空间，不会出现上盖压到极柱导致绝缘失效的问题。

　　另外电芯的底面为完全平整的结构，在模组里安装时可以直接贴合模组底板的定位槽，不需要额外做适配垫块，既能减少组装工序，也能保证每个电芯在模组里的位置一致性，避免长期使用过程中因为电芯移位导致的连接片受力疲劳。在做热仿真分析的时候，这个模型的规整外形也能大幅简化网格划分的工作量，不需要对复杂曲面做额外的几何清理，直接导入仿真软件就能赋予壳体、极柱对应的材料属性，快速计算不同充放电倍率下的电芯温度分布，为后续的散热通道设计提供准确的几何依据。这类方形磷酸铁锂电芯的循环寿命长、安全性能好，是当前电化学储能领域的主流选型，准确的三维模型能让结构工程师在设计阶段就完成干涉检查、安装空间校核、连接路径规划等工作，减少后续打样验证时的改模次数，缩短整个电池包产品的开发周期。
