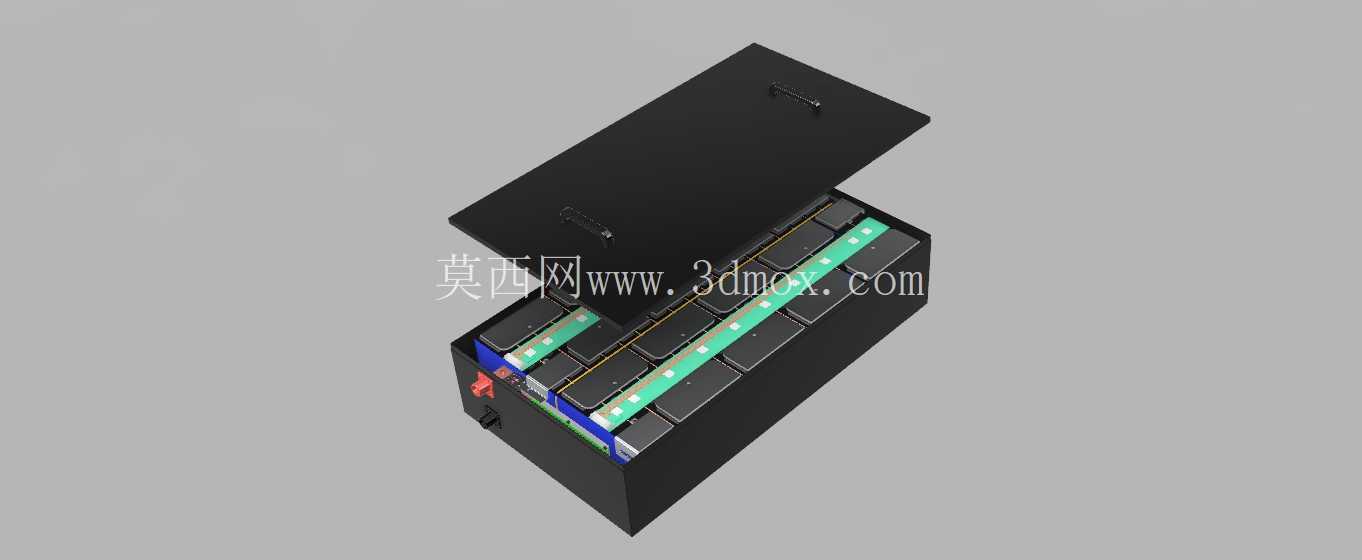

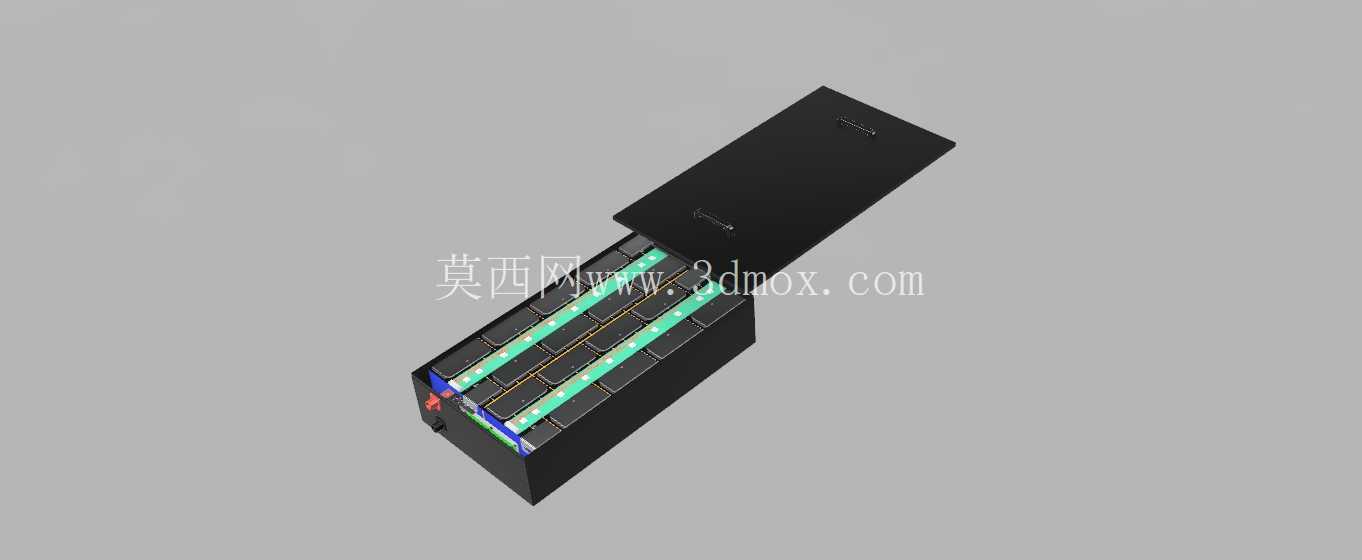

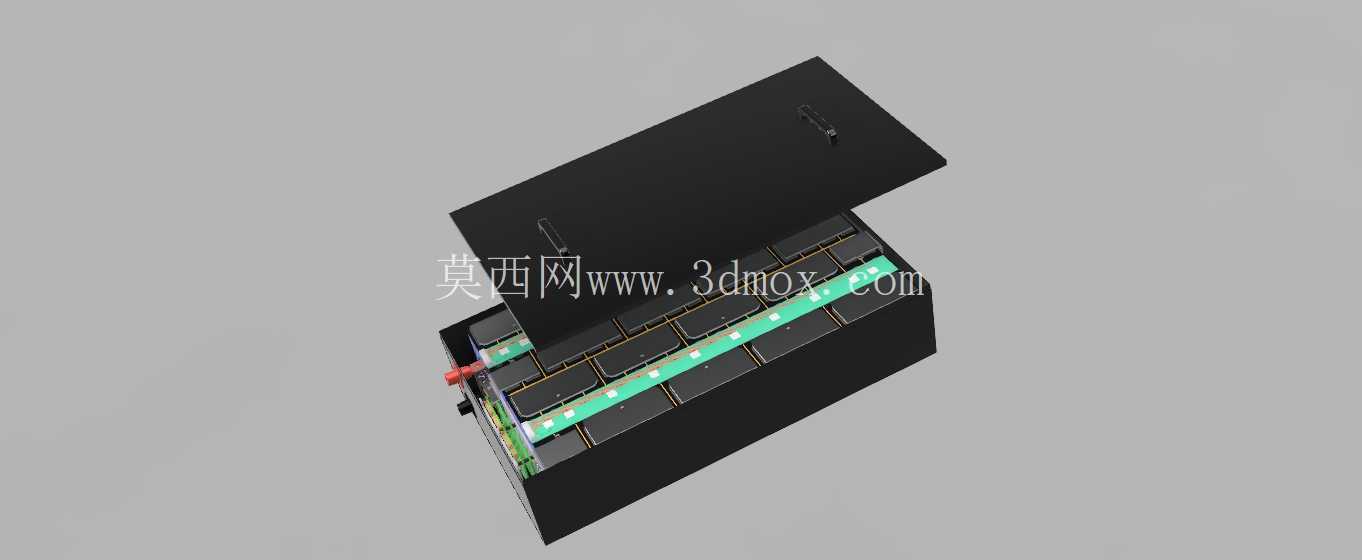

7.5kW三元锂电池储能电源组结构设计

　　做家用储能和三轮车载电源配套的结构设计时，最先要平衡的就是防护性能、内部走线效率和安装维护的便捷性，这套7.5kW的20S2P三元电池组结构，就是围绕这几个核心需求落地的。先从实际应用场景说，这类电池组一方面要适配家庭分布式储能的备电需求，要能在室内或阳台这类有限空间内放置，另一方面要兼容三轮电动代步车、移动储能电源车的车载安装场景，所以外壳的抗振、耐磕碰性能是设计时的第一优先级，最终选用不锈钢材质做外箱体，就是考虑到不锈钢本身的结构强度足够，不需要额外做太多加强筋就能满足车载工况下的振动冲击要求，同时不锈钢的耐锈蚀特性也能应对家庭阳台的潮湿环境、户外临时放置的雨淋风险，比普通冷轧钢板喷塑的外壳耐用性更强，长期使用不会出现漆面脱落、基材锈蚀的问题。

　　从内部功能布局来看，这套电池组搭载了适配20串三元电芯的BMS管理系统，设计时特意将BMS的安装位靠近箱体侧面的接口区域，缩短高压采样线、动力输出线的走线长度，减少线束上的压降损耗，也避免长线束在箱体内部晃动造成的磨损风险。内部的线束全部采用PCB集成式汇流方案，替代传统的散线接线端子，一方面能让电芯之间的连接一致性更好，每一串的连接电阻偏差控制在极小范围内，避免因连接电阻不均造成的电芯充放电不一致问题，另一方面PCB汇流板本身带有绝缘防护层，能减少人工接线时的错接、虚接风险，批量装配时的效率也比散线连接高很多。

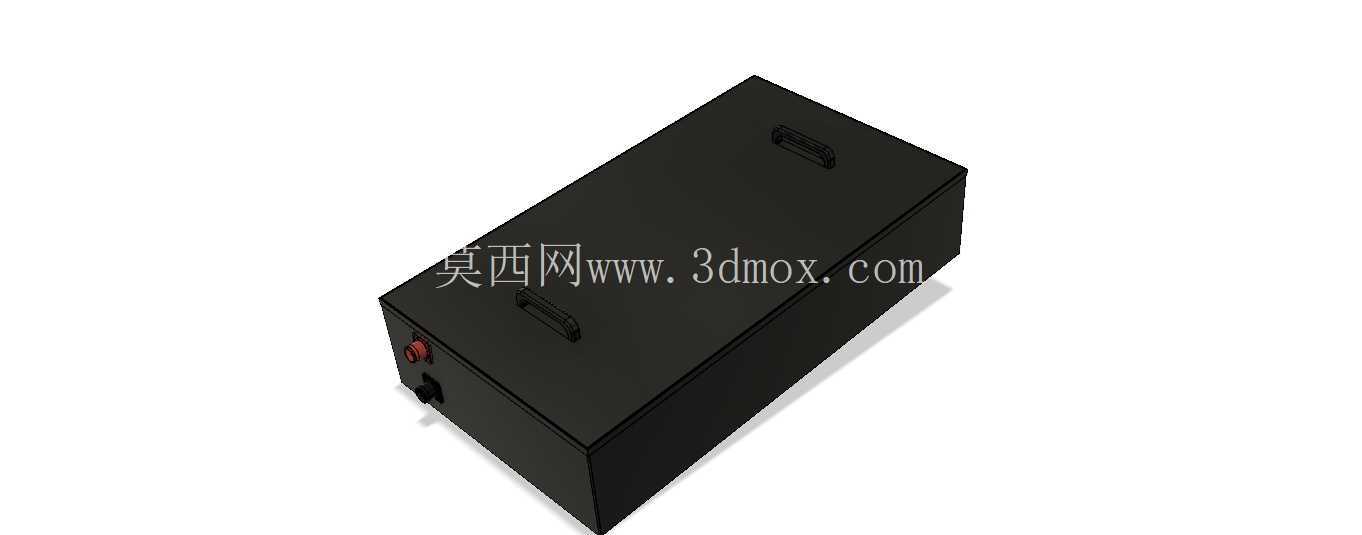

　　外形设计上采用了规整的长方体结构，顶部设置两个内嵌式提手，提手的安装位做了局部加厚处理，单人就能完成搬运移位，不会出现提手脱落的问题。箱体侧面预留了动力输出接口、通讯接口和状态指示灯的安装位，接口全部做了内凹设计，避免搬运过程中磕碰损坏接口，同时接口周边做了密封胶条的安装槽，配合箱体上下盖之间的密封结构，能达到基础的防尘防水要求，满足日常使用的防护需求。安装边界方面，箱体底部做了四个通用的安装固定孔位，孔位间距适配市面上常见的三轮车电池仓安装尺寸，也能匹配家用储能支架的固定孔距，不需要额外做转接板就能直接固定，放置在平面上时底部的凸起垫脚能让箱体和接触面之间留出空隙，避免地面潮气直接侵蚀箱体底部，也能给箱体底部留出一定的散热空间。

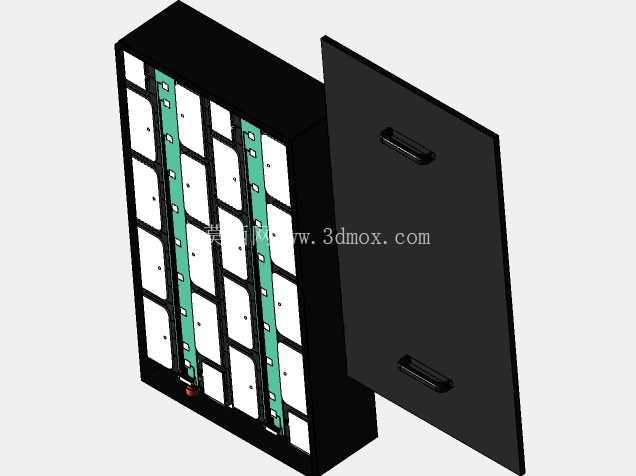

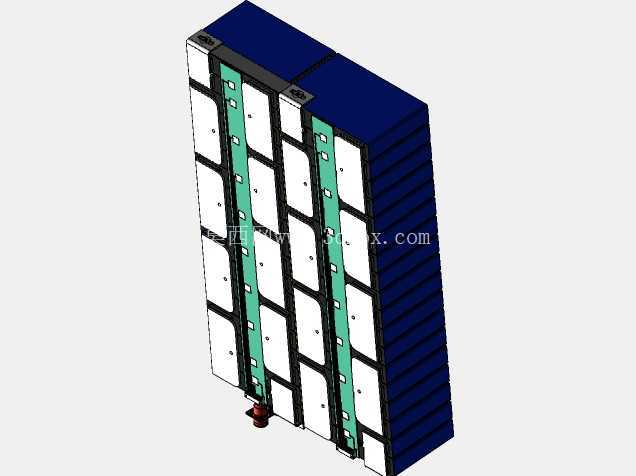

　　设计时也考虑到了后期维护的便利性，箱体上盖采用快拆式螺丝固定，拆开上盖就能直接看到内部的电芯模组、BMS和汇流板，不需要拆解其他结构就能完成电芯检测、BMS参数调试、线束更换等维护操作。电芯模组在箱体内部的固定采用模块化卡槽设计，每个电芯都有独立的限位槽，配合缓冲泡棉填充，能吸收车载工况下的振动冲击力，避免电芯之间相互摩擦造成外皮破损，也能让电芯的位置保持固定，不会因为长期振动出现移位导致连接松动。散热方面没有额外加装散热风扇，依靠不锈钢外壳本身的导热性，配合箱体内部的空隙形成自然对流散热，因为三元电芯在正常充放电工况下的发热量本身不大，自然散热就能满足温度控制要求，去掉风扇也能减少故障点，降低运行时的噪音，更适合家庭室内使用的场景。

　　从结构强度验证的角度，箱体的边角处做了圆弧过渡处理，既避免尖锐边角造成的搬运磕碰伤害，也能提升箱体整体的抗形变能力，在受到侧面撞击时，圆弧结构能分散冲击力，不会出现直角处容易凹陷变形的问题。内部的高压走线和低压通讯线做了分区域布置，高压汇流部分靠近动力输出接口，低压通讯线单独走侧边的走线槽，两者之间保持足够的安全间距，避免高压干扰通讯信号，也减少高压漏电影响低压电路的风险。整套结构没有多余的复杂设计，所有的结构特征都是围绕实际使用中的可靠性、装配效率、维护便捷性来设置的，不管是家用储能固定安装，还是三轮车、移动电源的车载使用场景，都能满足长期稳定运行的结构要求。
