铁路货运车辆CBC耦合连接装置结构

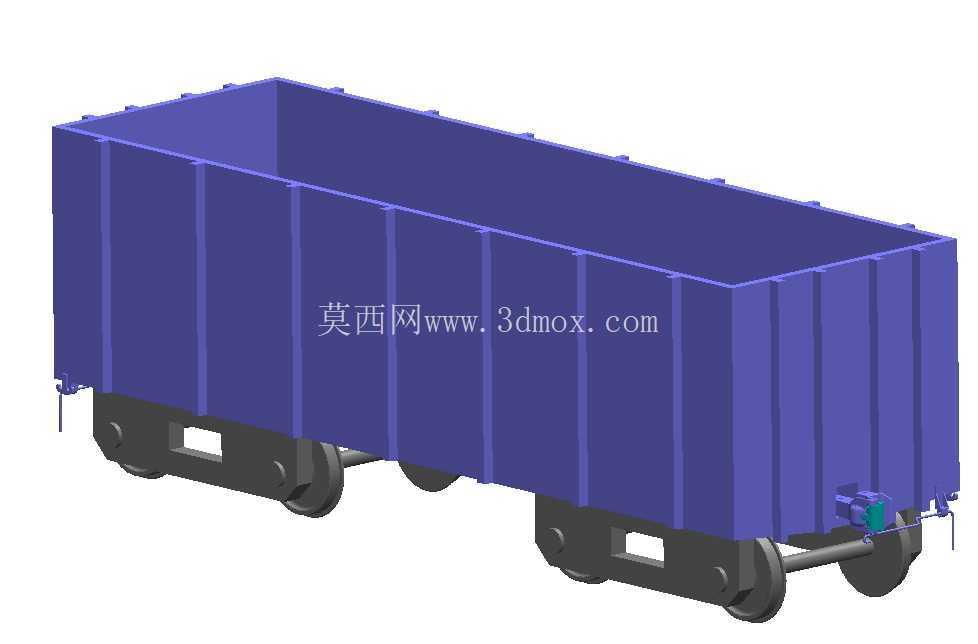

　　在铁路货运场站的编组作业环节，不同载重、不同编组序列的货运车厢需要完成频繁的连挂与解编操作，车端连接装置的结构可靠性直接决定整列货运列车的运行安全与编组作业效率，本次呈现的CBC耦合连接结构，正是适配铁路货运车厢连挂需求的核心连接部件。从实际线路运行的工况来看，货运列车在启动、制动、通过曲线轨道以及道岔区段时，车厢之间会产生纵向的冲击载荷、横向的错位偏移以及垂向的振动位移，这就要求耦合装置既要具备足够的结构强度承载纵向牵引力与冲击力，也要预留合理的活动间隙适配不同方向的位移补偿，避免刚性连接在复杂工况下出现结构断裂或者卡滞问题。

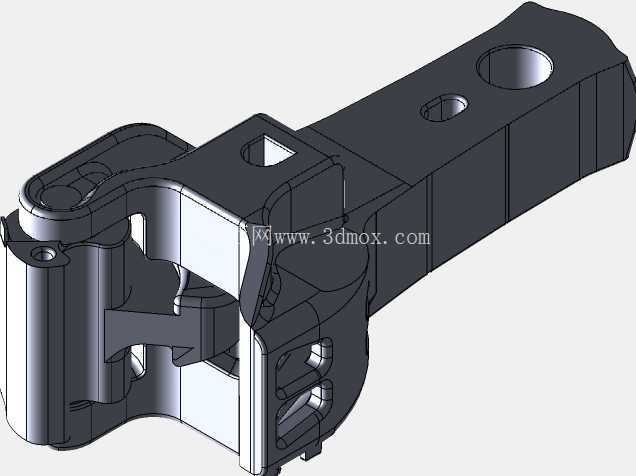

　　该耦合装置的主体连接结构采用分体式装配设计，核心受力部位的钩体轮廓做了圆弧过渡处理，在连挂对位过程中，相邻车厢的耦合部件可以通过导向斜面自动滑入对位锁止位置，降低编组作业时的对位精度要求，提升场站连挂作业的效率。装置侧面设置的缓冲连接模块采用弹性吸能结构，能够在列车启动或者紧急制动时吸收纵向冲击能量，减少冲击力对车厢底架以及所载货物的刚性冲击，尤其适配大宗散货、重型设备等对运输振动较为敏感的货运场景。从安装边界来看，该耦合装置的安装基座完全匹配标准铁路货运车厢的端梁安装孔位，不需要对现有车厢的端架结构做额外改造即可完成换装，装置整体的外轮廓尺寸严格控制在车辆限界要求范围内，不会在会车、通过隧道以及沿线设施时发生干涉。

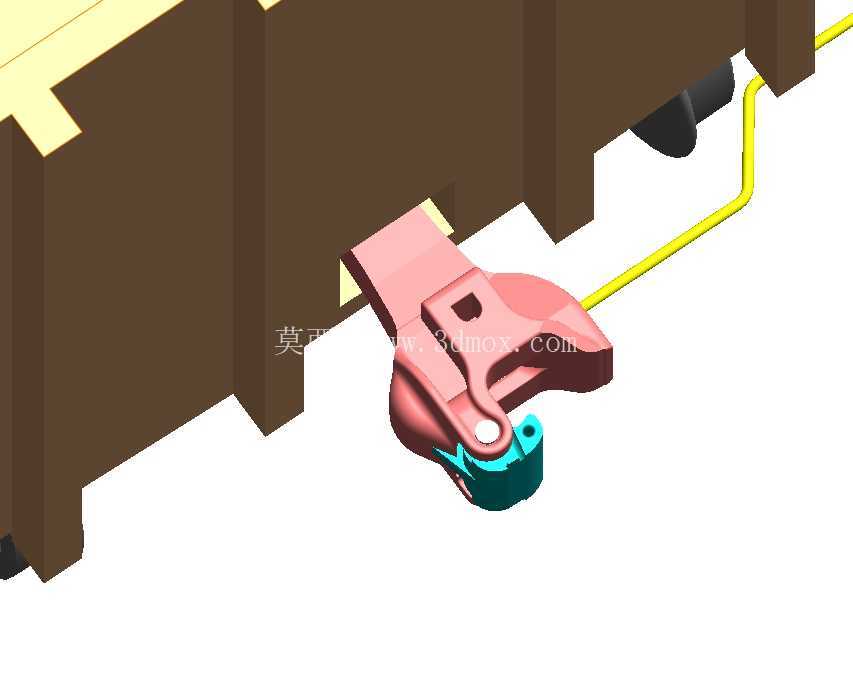

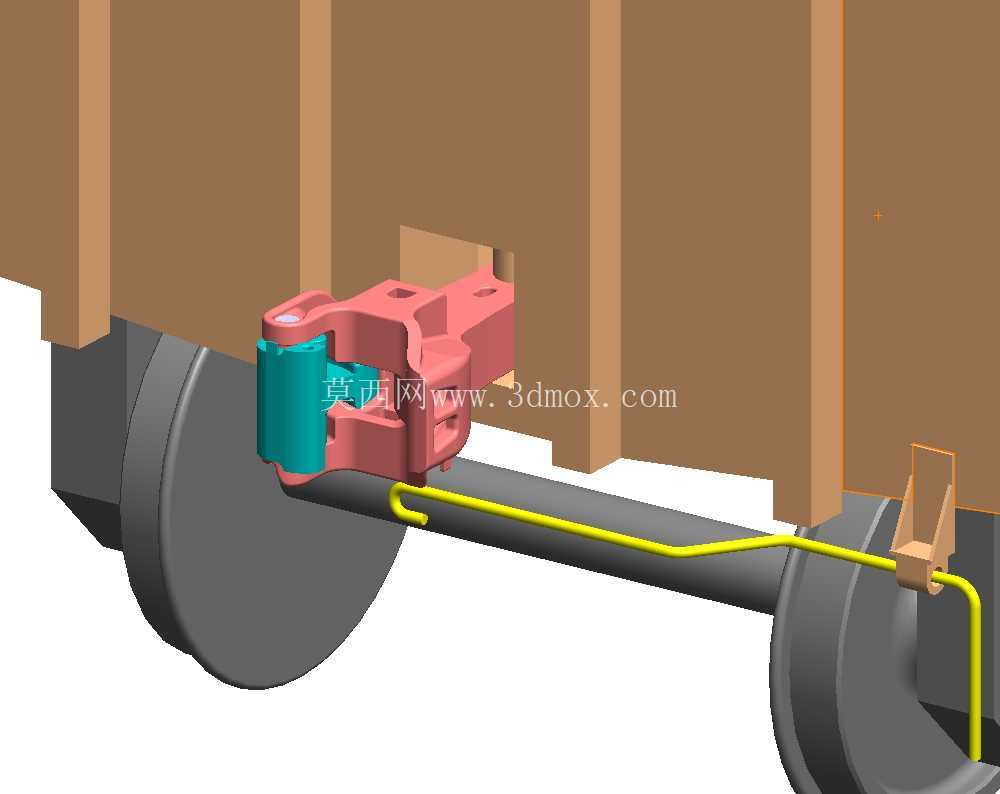

　　连接气路的黄色管路沿车底架侧梁布置，管路走向做了弯折缓冲处理，在车厢发生相对位移时管路可以通过自身形变补偿位移量，避免管路受拉出现破损漏气，保障列车制动系统的气路连通可靠性。在结构设计过程中，耦合装置的锁止机构采用重力式自锁结构，连挂到位后锁舌自动卡入对位槽，不需要人工额外操作即可完成锁止，解编时通过侧方的操作杆即可抬起锁舌完成分离，适配人工与自动化编组的不同作业需求。钩体与安装座的连接部位设置了耐磨衬套，长期运行过程中磨损后仅需更换衬套即可恢复配合精度，降低全生命周期的维护成本。所有活动配合面都预留了合理的润滑脂存储槽，在户外雨雪、扬尘等恶劣工况下可以减少配合面的磨粒磨损，延长部件的检修周期。

　　从实际应用的场景覆盖来看，该结构既可以适配通用敞车、棚车等常规货运车厢的连挂需求，也可以满足部分专用货运车辆在重载工况下的连接强度要求，装置的整体受力经过载荷校核，在额定牵引载荷下的结构安全系数满足铁路行业的相关设计标准，不会在长期交变载荷作用下出现疲劳裂纹。气路接口采用标准铁路制动管路接头，与现有货运车辆的制动系统完全兼容，换装后不需要对整车制动管路做调整即可投入使用。在三维建模过程中，所有配合面的公差带都按照铁路车辆部件的加工精度要求设置，活动部件的运动间隙经过运动仿真验证，在最大设计转角、最大垂向位移工况下都不会出现运动干涉，连挂与解编的动作流程顺畅无卡滞，能够为后续的结构优化、有限元分析以及生产加工提供精准的三维数模支撑。
